74VHC175SJX

产品分类: 触发器
厂牌: ON SEMICONDUCTOR
产品描述: 正边沿 4μA 9.3ns@ 5V,50pF 反相,非反相 Complimentary 1 2V 5.5V 8mA Master Reset VHC 单端 4pF 8mA 115MHz SOP-16 贴片安装,黏合安装 10.2mm*5.3mm*1.8mm
供应商型号: FL-74VHC175SJX
供应商: 海外现货
标准整包数: 1

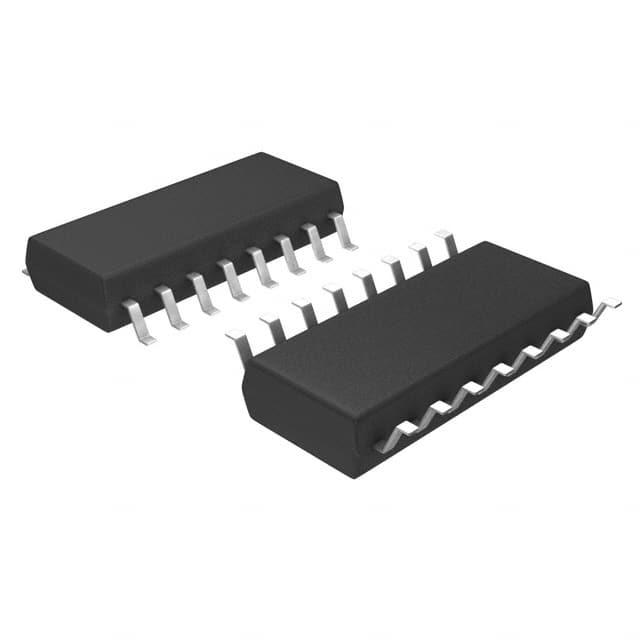

ON SEMICONDUCTOR 触发器 74VHC175SJX

74VHC175SJX概述


    产品简介


    74VHC175 是一款高集成度、高性能的四路D型触发器,属于Fairchild Semiconductor(现为ON Semiconductor)的VHC系列。这款触发器设计用于广泛的应用场合,包括数字电路、逻辑控制系统、时序电路等领域。它能够存储和传输二进制数据,并提供互补输出,以满足不同逻辑门的要求。该器件采用先进的CMOS工艺制造,提供了高速度、低功耗和高噪声容限的特点。

    技术参数


    - 电源电压范围:2.0V 至 5.5V
    - 输入电压范围:0V 至 5.5V
    - 输出电压范围:0V 至 VCC
    - 最高时钟频率:3.3V 时为140 MHz(负载电容为15pF),5.0V 时为210 MHz(负载电容为15pF)
    - 传播延迟时间:3.3V 时为11.5 ns(负载电容为15pF),5.0V 时为7.3 ns(负载电容为15pF)
    - 最小脉冲宽度:3.3V 时为5.0 ns,5.0V 时为4.0 ns
    - 最大静态电流:40.0 µA(VCC = 5.5V)
    - 工作温度范围:-40°C 至 +85°C
    - 封装类型:16引脚SOIC、SOP、TSSOP

    产品特点和优势


    1. 高可靠性:通过先进的CMOS工艺制造,具有较高的信号完整性。
    2. 高噪声容限:保证了在恶劣环境下的稳定工作。
    3. 快速响应:最高时钟频率可达210MHz,适合高频应用。
    4. 低功耗:最大静态电流仅为40.0 µA,适用于电池供电的系统。
    5. 兼容性强:与传统的74HC175系列兼容,易于替换。

    应用案例和使用建议


    应用案例
    74VHC175 通常用于数字电路中实现信号的同步和存储。例如,在时序逻辑电路中,可以利用它的功能来控制数据流,提高系统的可靠性。在存储系统中,它可以作为存储单元的一部分,用于存储二进制数据。
    使用建议
    - 信号完整性:在设计时要考虑到负载电容的影响,确保传播延迟时间符合应用要求。
    - 电源管理:在多芯片应用中,合理分配电源,确保各芯片之间不互相干扰。
    - 散热设计:在高频率工作环境下,需要进行有效的散热设计,以避免因过热而导致的性能下降。

    兼容性和支持


    74VHC175 与多种系统和标准兼容,适用于5V到3V的接口转换,方便用于不同电压等级的系统之间通信。ON Semiconductor 提供全面的技术支持,包括文档、样片和客户支持服务,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:在高速操作时,触发器的传播延迟时间过长。
    - 解决方案:检查并调整电路布局,减小负载电容,选择更合适的封装形式。
    2. 问题:在电源不稳定时,触发器工作异常。
    - 解决方案:增加电源滤波器,改善电源稳定性,或者使用带有电源下拉保护功能的器件。

    总结和推荐


    74VHC175 是一款非常优秀的D型触发器,具备高可靠性和高灵活性,特别适用于需要高性能和低功耗的应用场景。对于需要同步和存储二进制数据的数字系统来说,74VHC175 是一个非常值得推荐的选择。无论是从技术指标还是实际应用来看,它都表现出了卓越的性能。因此,强烈推荐此产品用于各种高精度数字电路设计中。

74VHC175SJX参数

参数
触发器类型 正边沿
极性 反相,非反相
传播延迟时间 9.3ns@ 5V,50pF
低电平输出电流 8mA
Iq-静态电流 4μA
元件数量 1
逻辑系列 VHC
输出类型 Complimentary
输入电容 4pF
时钟频率 115MHz
最小工作供电电压 2V
输入类型 单端
高电平输出电流 8mA
逻辑功能 Master Reset
最大工作供电电压 5.5V
长*宽*高 10.2mm*5.3mm*1.8mm
通用封装 SOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

74VHC175SJX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74VHC175SJX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 触发器 ON SEMICONDUCTOR 74VHC175SJX 74VHC175SJX数据手册

74VHC175SJX封装设计

查看详情并下载
Symbol
Footprint
3D Model
