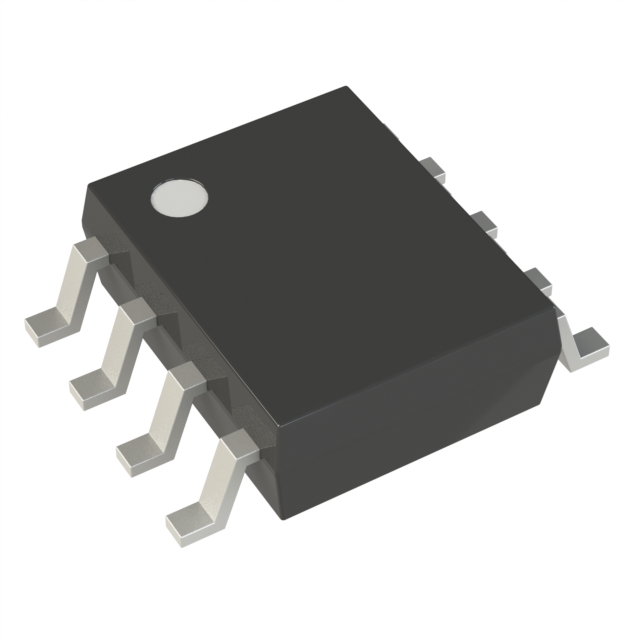

NLV74HC74ADTR2G

产品分类: 触发器
厂牌: ON SEMICONDUCTOR
产品描述: 正边沿 2μA 17ns@ 6V,50pF 反相,非反相 互补 2 2V 6V 5.2mA Set(Preset) and Reset HC 10pF 5.2mA 35MHz TSSOP-14 贴片安装,黏合安装
供应商型号: AV-S-ONSNLV74HC74ADTR2G
供应商: Avnet
标准整包数: 2500
ON SEMICONDUCTOR 触发器 NLV74HC74ADTR2G

NLV74HC74ADTR2G概述

    MC74HC74A 双D触发器产品手册概述

    1. 产品简介


    MC74HC74A 是一款高可靠性的双D触发器,属于高性能硅栅CMOS器件。这款器件具有两组独立的D触发器,每组包含一个D输入、一个时钟输入、一个置位(SET)输入和一个复位(RESET)输入。它与LS74引脚配置一致,支持标准CMOS输出和带有上拉电阻的LSTTL输出兼容。广泛应用于数字电路、微处理器接口等领域。

    2. 技术参数


    - 供电电压范围: 2.0V 至 6.0V
    - 最大输入电压: -0.5V 至 7.0V
    - 最大输出电压: -0.5V 至 7.0V
    - 电源电流 (ICC): ±50mA
    - 输入电流 (Iin): ±20mA
    - 输出电流 (Iout): ±25mA
    - 输出驱动能力: 10个LSTTL负载
    - 工作温度范围: -55°C 至 +125°C
    - 最大时钟频率 (fmax):
    - 2.0V:6.0 MHz
    - 3.0V:15 MHz
    - 4.5V:30 MHz
    - 6.0V:35 MHz
    - 最大传播延迟时间:
    - 时钟到Q或Q:100ns(2.0V)
    - 置位或复位到Q或Q:105ns(2.0V)

    3. 产品特点和优势


    - 兼容性强: 支持标准CMOS、NMOS和TTL接口。
    - 低功耗: 具备低输入电流和高噪声容限特性。
    - 可靠性高: 符合JEDEC标准要求,具有AEC-Q100认证资格。
    - 环保设计: 无铅、无卤素、符合RoHS标准。
    - 高集成度: 128个FETs或32个等效门。

    4. 应用案例和使用建议


    - 应用案例: MC74HC74A 广泛用于数字信号处理、微控制器系统、计数器和定时器等场合。
    - 使用建议:
    - 在使用过程中,确保所有未使用的输入端应连接至适当的逻辑电平(GND 或 VCC)。
    - 输出端需留空,以避免干扰。
    - 在高噪声环境中使用时,增加滤波电容可进一步提高抗干扰能力。

    5. 兼容性和支持


    - 兼容性: 该器件与其他CMOS、NMOS和TTL设备兼容,适用于多种电路系统。
    - 厂商支持: 提供详细的订购和配送信息,且所有封装均采用无铅包装。

    6. 常见问题与解决方案


    - 问题1: 设备在高静态电压或电场下损坏。
    - 解决方案: 使用适当的防静电措施,避免超过器件额定电压的应用。

    - 问题2: 输入端接收到的电压超出限定范围。
    - 解决方案: 确保输入电压始终在GND和VCC之间。

    - 问题3: 设备在高温度环境下表现异常。
    - 解决方案: 遵守推荐的工作温度范围,避免设备过热。

    7. 总结和推荐


    MC74HC74A 作为一款高性能、高可靠性且环境友好的双D触发器,在多个领域的应用中表现出色。其高兼容性、低功耗和广泛的温度适应范围使其成为众多设计的理想选择。强烈推荐用于需要稳定和高效工作的数字电路中。
    通过本文档,我们可以全面了解MC74HC74A的功能和性能,以及如何正确使用它来满足不同应用场景的需求。

NLV74HC74ADTR2G参数

参数
Iq-静态电流 2μA
传播延迟时间 17ns@ 6V,50pF
高电平输出电流 5.2mA
低电平输出电流 5.2mA
最大工作供电电压 6V
逻辑系列 HC
逻辑功能 Set(Preset) and Reset
元件数量 2
输出类型 互补
输入类型 -
触发器类型 正边沿
时钟频率 35MHz
最小工作供电电压 2V
输入电容 10pF
极性 反相,非反相
5.1mm(Max)
4.5mm(Max)
1.2mm(Max)
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装
