NLX1G74MUTCG

产品分类: 触发器
厂牌: ON SEMICONDUCTOR
产品描述: 正边沿 1μA 5ns@ 5V,50pF 反相,非反相 互补 1 1.65V 5.5V 32mA Set(Preset) and Reset 7pF 32mA 200MHz QFN 贴片安装,黏合安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: 2774658
供应商: 海外现货
标准整包数: 5

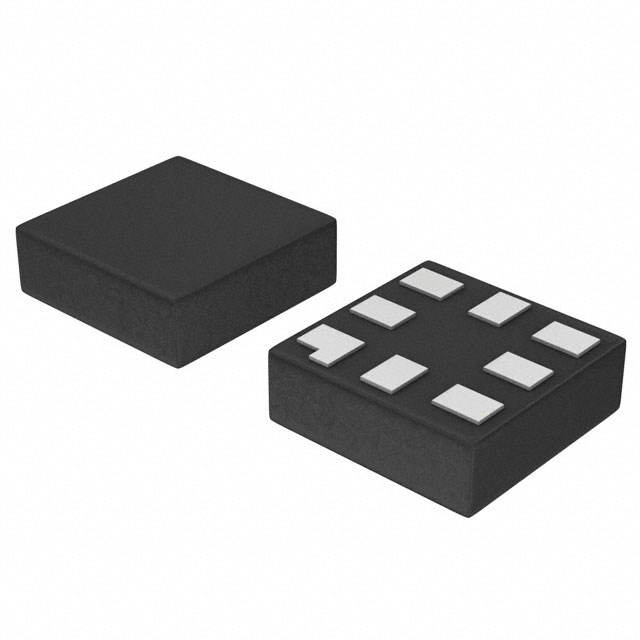

ON SEMICONDUCTOR 触发器 NLX1G74MUTCG

NLX1G74MUTCG概述

    单边D触发器:NLX1G74

    1. 产品简介


    产品类型:
    NLX1G74 是一款高性能的全功能边沿触发式D触发器,采用了超小封装设计。这款产品以其卓越的速度和高可靠性而闻名。
    主要功能:
    - 实现数据传输和锁存功能;
    - 支持数据读取和寄存操作;
    - 提供清零和置位异步控制信号。
    应用领域:
    广泛应用于计算机、通信设备及消费电子产品中,尤其是在需要高速响应和精确时序控制的应用场合。

    2. 技术参数


    基本规格:
    - 电压范围:VCC = 1.65V 至 5.5V
    - 输入电压:VI = 0V 至 5.5V
    - 输出电压:VO = 0V 至 VCC
    - 工作温度:TA = -40°C 至 +85°C
    性能参数:
    - 传播延迟时间:典型值 2.6 ns(VCC = 5.0 V)
    - 最大时钟频率:fMAX = 250 MHz(VCC = 5.0 V)
    - 输出电流能力:±24 mA
    - 输入泄漏电流:≤ 1 μA
    - 电源电流:ICC ≤ 1 μA(TA = 25°C)
    环境要求:
    - 存储温度:-65°C 至 +150°C
    - 引脚温度:TL ≤ 260°C(1mm距离,持续10秒)

    3. 产品特点和优势


    - 极高速度:该触发器具备极高的时钟频率处理能力(fMAX 最高达 250 MHz);
    - 低功耗:典型情况下电源电流小于 1 μA;
    - 容错输入:允许最高7V的电压输入,不受供电电压限制;
    - 小型化封装:采用 UQFN8 封装,尺寸仅为 1.6x1.6mm,非常适合空间受限的应用;
    - 高可靠性:AEC-Q100 认证和PPAP生产能力确保了汽车和工业应用中的高可靠性;
    - 无铅制造:环保材料,符合RoHS标准。

    4. 应用案例和使用建议


    实际应用场景:
    在实际应用中,NLX1G74可以作为数字电路中的时序控制组件。例如,在计算机系统中,它可以用于缓存管理;在通信设备中,可以用于时钟同步。
    使用建议:
    - 在设计电路时要合理分配时钟信号线和控制信号线,避免信号干扰;
    - 要特别注意电源的稳定性和噪声过滤,以确保信号完整性;
    - 选择合适的电容值来匹配触发器的负载电容,以优化性能。

    5. 兼容性和支持


    兼容性:
    - 可与其他符合相关标准的电子元器件无缝对接,尤其是那些针对相同电压范围和温度条件的产品;
    - 与NLV前缀版本兼容,适用于汽车和其他特殊应用场合。
    支持和服务:
    - ON Semiconductor提供全面的技术支持,包括详细的参考手册、技术支持热线及在线资源;
    - 提供样品和评估板,方便客户进行快速验证和测试。

    6. 常见问题与解决方案


    常见问题:
    - 电源电流过大:确保负载电流不超过额定值;
    - 输出不稳定:检查时钟信号质量和外部电容匹配情况;
    - 引脚短路:避免引脚间直接短接,确保电路布局合理。
    解决方案:
    - 调整外部电路:重新评估并优化外部电容和电阻的选择;
    - 增加滤波电容:减少电源和接地之间的杂散电感,增强稳定性;
    - 正确连接引脚:仔细阅读数据手册,正确连接各引脚,确保电气连接可靠。

    7. 总结和推荐


    综合评估:
    NLX1G74 单边D触发器凭借其卓越的速度、低功耗和紧凑的设计,成为了众多应用领域的理想选择。它的高可靠性、易于集成的特性使其在计算机、通信和消费电子产品中得到广泛应用。
    推荐使用:
    鉴于其优异的性能和可靠性,NLX1G74特别适合于对响应速度和功耗有较高要求的应用场合。无论是开发新项目还是替换现有部件,它都是一个值得考虑的高性能解决方案。
    通过以上分析可以看出,NLX1G74是一款值得推荐的电子元器件产品,无论是在技术参数还是在实际应用中,都表现出了卓越的性能。希望这些信息能帮助您更好地理解和使用该产品。

NLX1G74MUTCG参数

参数
时钟频率 200MHz
逻辑功能 Set(Preset) and Reset
元件数量 1
高电平输出电流 32mA
逻辑系列 -
输出类型 互补
最大工作供电电压 5.5V
Iq-静态电流 1μA
低电平输出电流 32mA
输入电容 7pF
输入类型 -
最小工作供电电压 1.65V
传播延迟时间 5ns@ 5V,50pF
极性 反相,非反相
触发器类型 正边沿
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NLX1G74MUTCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLX1G74MUTCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 触发器 ON SEMICONDUCTOR NLX1G74MUTCG NLX1G74MUTCG数据手册

NLX1G74MUTCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.995
10+ ¥ 1.5718
100+ ¥ 1.4509
500+ ¥ 1.33
3000+ ¥ 1.3058
9000+ ¥ 1.3058
24000+ ¥ 1.3058
45000+ ¥ 1.3058
库存: 5821
起订量: 35 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.71
