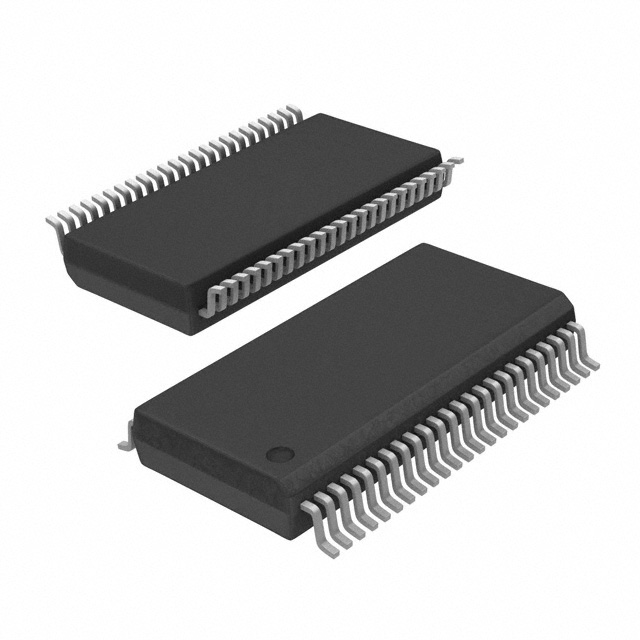

74LVTH162374MTX

产品分类: 触发器
厂牌: ON SEMICONDUCTOR
产品描述: 正边沿 190μA 5.3ns@ 3.3V,50pF 非反相 三态,非反相 2 2.7V 3.6V 12mA Standard LVT 单端 4pF 12mA 160MHz TSSOP-48 贴片安装,黏合安装 12.5mm*6.1mm*900μm
供应商型号: CY-74LVTH162374MTX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 触发器 74LVTH162374MTX

74LVTH162374MTX概述


    产品简介


    74LVTH162374是一款低电压16位D型触发器,具有三态输出和25Ω串联电阻。该芯片适用于总线导向应用,具有强大的输入输出接口能力,可处理多种电压系统(如3.3V和5V)。它的主要功能包括数据缓冲、三态输出控制和内置布线保持(bushold),这些特性使其成为许多高可靠性应用的理想选择。

    技术参数


    - 工作电压范围:2.7V至3.6V
    - 输入电压范围:-0.5V至+7.0V
    - 输出电压范围:-0.5V至+7.0V
    - 输入钳位二极管电压:最大为-1.2V
    - 输入高电平电压:2.0V至3.6V
    - 输入低电平电压:0.8V至3.6V
    - 输出高电平电压:VCC-0.2V
    - 输出低电平电压:最大0.8V
    - 数据输入端口:I0-I15
    - 输出端口:O0-O15
    - 控制信号:OE1/OE2(输出使能)
    - 时钟信号:CP1/CP2

    产品特点和优势


    74LVTH162374具备多项显著优势:
    1. 输入和输出接口兼容性强:能够适应不同的电压系统,包括5V VCC环境。
    2. 布线保持(bushold)功能:无需外部上拉电阻即可保持未使用的输入状态。
    3. 活插拔功能:允许在线插入或移除,增强了设备的灵活性。
    4. 低阻抗输出:在高低状态下的输出均有25Ω的等效串联电阻,减少噪声和反射。
    5. 功能兼容性:与74系列的16374兼容,便于集成和替换。
    6. 高抗干扰能力:超过500mA的击穿电流性能,以及优异的静电放电保护(ESD)。
    7. 先进工艺制造:采用先进的BiCMOS技术,提供高速度和低功耗。

    应用案例和使用建议


    74LVTH162374常用于内存地址驱动、时钟驱动和总线收发器/发送器等场合。具体应用案例包括计算机系统中的数据存储单元、工业控制系统中的信号传递等。
    使用建议:
    - 确保所有数据输入端口在设置时间和保持时间内满足要求。
    - 在接通输出使能(OE)前确保所有时钟脉冲已正确加载数据。
    - 仔细管理电源供应和接地以确保最佳性能。

    兼容性和支持


    74LVTH162374与多种封装形式兼容,包括FBGA、SSOP和TSSOP,方便用户根据具体需求选择合适的封装。制造商Fairchild Semiconductor提供了详尽的技术支持文档和售后服务,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    - Q: 如何确保芯片正常工作?
    A: 检查供电电压是否在规定范围内,确保输入输出信号满足电气特性的要求。

    - Q: 如何避免数据传输错误?
    A: 确认数据输入端口的时序和保持时间符合标准,并合理设计电路板布局以减少电磁干扰。

    - Q: 如何实现芯片的活插拔功能?
    A: 在设计电路时考虑活插拔功能,通常需要在电路中增加相应的缓冲和保护措施。

    总结和推荐


    74LVTH162374作为一款高性能、多功能的低电压16位D型触发器,在内存和信号传输应用中表现出色。其强大的电气特性和灵活的应用方式使其成为同类产品中的佼佼者。因此,强烈推荐在相关项目中使用该产品。对于任何设计挑战,都可以通过官方技术支持获得有效的解决方案。

74LVTH162374MTX参数

参数
输入电容 4pF
最小工作供电电压 2.7V
时钟频率 160MHz
高电平输出电流 12mA
极性 非反相
逻辑系列 LVT
低电平输出电流 12mA
Iq-静态电流 190μA
输入类型 单端
传播延迟时间 5.3ns@ 3.3V,50pF
输出类型 三态,非反相
最大工作供电电压 3.6V
触发器类型 正边沿
元件数量 2
逻辑功能 Standard
长*宽*高 12.5mm*6.1mm*900μm
通用封装 TSSOP-48
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

74LVTH162374MTX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LVTH162374MTX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 触发器 ON SEMICONDUCTOR 74LVTH162374MTX 74LVTH162374MTX数据手册

74LVTH162374MTX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0944 ¥ 9.4174
300+ $ 1.0844 ¥ 9.3326
500+ $ 1.0743 ¥ 9.2477
1000+ $ 1.0442 ¥ 8.8235
5000+ $ 1.0442 ¥ 8.8235
库存: 10154
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 941.74
