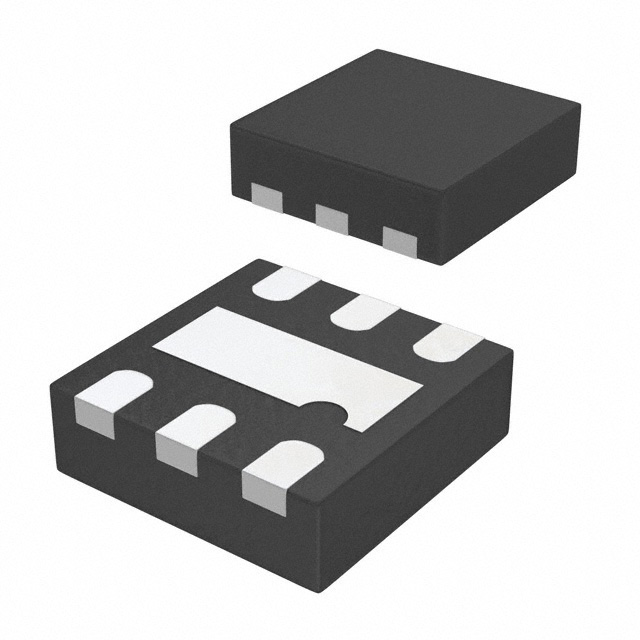

NCP133AMX105TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~70dB(1kHz) 正极 Fixed 500mA 1 1.05V 800mV 1.05V 5.5V 250mV@ 500mA 1.5mV 0.01(Typ) DFN 贴片安装,黏合安装 1.2mm*1.2mm*340μm
供应商型号: FL-NCP133AMX105TCG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP133AMX105TCG

NCP133AMX105TCG概述


    产品简介


    NCP133是一款具有500mA低输入电压的CMOS线性稳压器,内部集成NMOS通路晶体管和独立的偏置电源(VBIAS)。该器件提供非常稳定且准确的输出电压,适用于空间受限、对噪声敏感的应用场合。特别设计用于便携式电池供电设备,NCP133具有超低静态电流消耗(IQ),适合延长电池使用寿命。NCP133采用紧凑型XDFN6 1.2mm x 1.2mm封装,非常适合应用于空间受限的设计中。

    技术参数


    - 输入电压范围: 0.8V至5.5V
    - 偏置电压范围: 2.4V至5.5V
    - 输出电压范围: 固定版本:0.8V至2.1V;可调版本:0.8V至3.6V
    - 输出电压精度: 固定版本:±1.5%,25°C时0.5%
    - 低压差电压(VDO): 固定版本:典型值140mV(500mA)
    - 偏置输入电流: 典型值80μA
    - 禁用模式下的偏置输入电流: 典型值0.5μA
    - 逻辑电平使能输入: 用于开/关控制
    - 陶瓷电容器稳定性: 稳定于2.2μF陶瓷电容
    - 封装: XDFN6 - 1.2mm x 1.2mm x 0.4mm
    - 无铅,无卤素/无BFR,RoHS符合

    产品特点和优势


    - 超低低压差电压:典型的140mV(500mA)使得NCP133能在很低的输入输出电压差下工作。
    - 非常低的静态电流:典型值80μA,有助于延长电池寿命。
    - 精确的输出电压调节:固定版本输出电压精度±1.5%,25°C时为0.5%。
    - 高集成度:采用NMOS通路晶体管,具有良好的稳定性和低输入输出电压差。
    - 逻辑电平使能输入:便于通过微处理器或其他控制电路进行开关控制。

    应用案例和使用建议


    NCP133适用于多种便携式设备,如智能手机、平板电脑、摄像头、数字视频录像机(DVR)、机顶盒(STB)和摄像机。一个典型的应用是作为低电压直流到直流后调节器,实现输出电压的精准调节(见图12)。
    - 使用建议:
    - 在使用陶瓷电容时,确保有效电容值在2.2μF至10μF之间。
    - 尽量将输入和输出电容直接连接到NCP133的相应引脚,避免通过过孔。
    - 选择合适的外部电阻(R1和R2)以调整所需的输出电压。

    兼容性和支持


    - 兼容性:NCP133可以与其他标准电压和电流范围的电子设备兼容。
    - 支持和维护:ON Semiconductor公司提供了详细的技术文档、应用指南和客户支持服务。如有需要,可以通过其官方网站或联系销售代表获取更多帮助。

    常见问题与解决方案


    - 问题: NCP133的输入电压和偏置电压如何确定?
    - 解决方案: 输入电压范围为0.8V至5.5V,偏置电压范围为2.4V至5.5V。应确保输入电压大于输出电压加0.3V,且偏置电压大于输出电压加1.4V。

    - 问题: 如何设置NCP133的输出电压?
    - 解决方案: 通过调整外部电阻R1和R2来设置输出电压。具体值可以在表1中找到推荐的电阻组合。

    总结和推荐


    NCP133是一款优秀的低输入电压线性稳压器,具有多种优势,如超低低压差电压、极低的静态电流和高输出电压精度。其紧凑的封装和广泛的适用范围使其成为便携式设备的理想选择。如果您的设计需要一个高效的低电压调节器,NCP133无疑是一个值得考虑的产品。

NCP133AMX105TCG参数

参数
负载调节 1.5mV
纹波抑制-PSRR 80dB~70dB(1kHz)
最大输入电压 5.5V
线路调节 0.01(Typ)
输出电流 500mA
输出类型 Fixed
稳压器数量 1
最大输出电压 1.05V
最大压差@电流 250mV@ 500mA
最小输入电压 800mV
极性 正极
Iq-静态电流 -
最小输出电压 1.05V
长*宽*高 1.2mm*1.2mm*340μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP133AMX105TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
