NCP693DMN10TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 90μA 正极 Fixed 1A 1 1V 1.6V 1V 6.5V 1.45V@ 1A 120mV 0.1%/V UDFN-6(EP) 贴片安装,黏合安装 1.8mm(长度)*2mm(宽度)
供应商型号: CY-NCP693DMN10TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP693DMN10TCG

NCP693DMN10TCG概述

    NCP693 CMOS Low-Dropout Voltage Regulator

    产品简介


    NCP693 系列是专为便携式电池供电设备设计的固定输出低电压降线性稳压器,能够提供高达 1A 的高输出电流。该系列芯片包含电压参考单元、误差放大器、PMOS 功率晶体管和用于设置输出电压的电阻。此外,它还集成了过流保护和热关断电路。在关闭模式下,芯片可实现超低功耗。

    技术参数


    - 最大输入电压:6.5 V
    - 输出电压选项:0.8 V 至 3.3 V
    - 输出电压精度:±1%
    - 热关断温度:165°C
    - 冷却温度滞回:30°C
    - 额定负载条件下的电源电流:65 μA 至 90 μA
    - 外部器件的最大热阻:114°C/W(铜厚度 1 盎司,面积 100 mm²)

    产品特点和优势


    - 低输出电压选项:最低可降至 0.8 V,满足低压应用需求。
    - 高精度输出电压:输出电压精度高达 ±1%,确保稳定运行。
    - 内置自动放电功能:特别针对 D 版本,提高系统可靠性。
    - 无铅环保设计:符合环保要求,适应现代电子产品制造标准。

    应用案例和使用建议


    - 典型应用:适用于电池供电仪器、手持设备、摄像机和移动通信设备等。
    - 实际使用场景:例如在便携式摄像机中,NCP693 可以确保摄像机即使在电池电量较低时仍能正常工作。
    - 使用建议:为了确保性能,务必使输入电压和地线线路足够宽,减少噪声干扰;外部元件,尤其是输出电容,应尽可能靠近电路放置,缩短引线长度。

    兼容性和支持


    - 兼容性:可以与多种电子元器件和其他设备兼容。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,确保用户能够高效地使用和维护设备。

    常见问题与解决方案


    - Q: 如何避免输出电压波动?
    - A: 使用低 ESR 的陶瓷或钽电解电容器,确保其靠近 NCP693 的引脚。
    - Q: 设备如何进入低功耗模式?
    - A: 通过拉低 CE 引脚将设备置于低功耗待机状态,如果该功能不使用,应将 CE 引脚连接到 VIN。

    总结和推荐


    NCP693 是一款高性能的低电压降线性稳压器,适用于各种便携式电池供电设备。其高精度、低输出电压选项和低功耗特性使其在市场上具有很强的竞争优势。考虑到其广泛的应用范围和出色的性能表现,强烈推荐使用 NCP693。

NCP693DMN10TCG参数

参数
最小输出电压 1V
线路调节 0.1%/V
最大输出电压 1V
负载调节 120mV
最小输入电压 1.6V
输出类型 Fixed
输出电流 1A
最大输入电压 6.5V
纹波抑制-PSRR 70dB(1kHz)
最大压差@电流 1.45V@ 1A
Iq-静态电流 90μA
极性 正极
稳压器数量 1
长*宽*高 1.8mm(长度)*2mm(宽度)

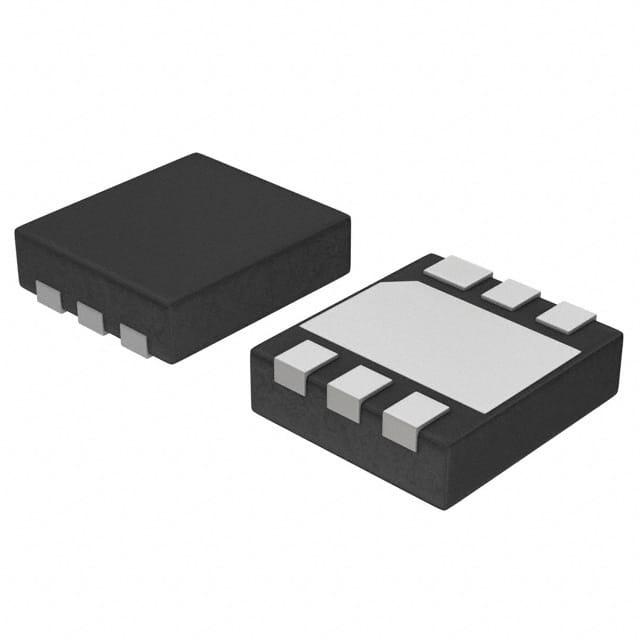

通用封装 UDFN-6(EP)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP693DMN10TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP693DMN10TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP693DMN10TCG NCP693DMN10TCG数据手册

NCP693DMN10TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4794 ¥ 4.125
300+ $ 0.475 ¥ 4.0878
500+ $ 0.4706 ¥ 4.0507
1000+ $ 0.4574 ¥ 3.8648
5000+ $ 0.4574 ¥ 3.8648
库存: 9572
起订量: 243 增量: 1
交货地:
最小起订量为:100
合计: ¥ 412.5
