首页  >  产品百科  >  NCP718BSN330T1G

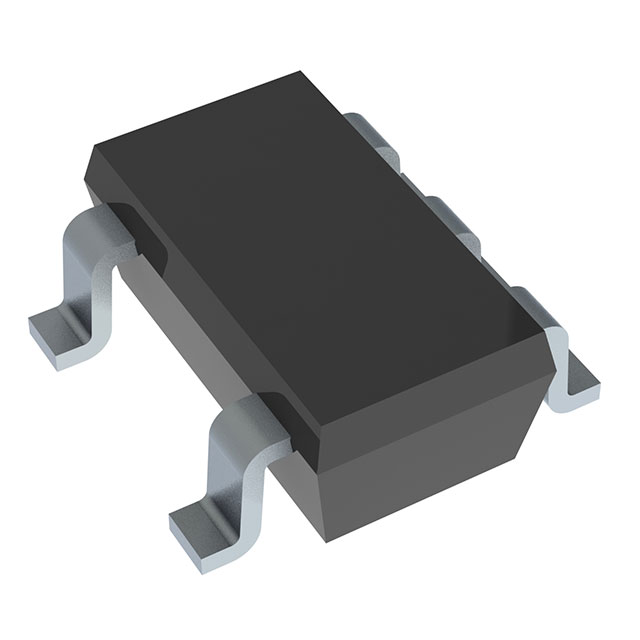

NCP718BSN330T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 3.3 V输出, 300mA最大输出, 单路输出, TSOT-23, 表面贴装, 5针
供应商型号: 3280612
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP718BSN330T1G

NCP718BSN330T1G概述

    NCP718 Voltage Regulator: Technical Overview

    1. 产品简介


    产品类型:低压差线性稳压器
    主要功能:提供稳定且准确的电压输出,具有极低的静态电流消耗(典型值为4 μA)和宽输入电压范围(高达24 V)。
    应用领域:无线充电器、便携式设备、通信系统等。

    2. 技术参数


    - 操作输入电压范围:2.5 V 至 24 V
    - 固定电压选项:1.2 V 至 5 V(需请求)
    - 可调电压选项:1.2 V 至 5 V
    - 超低静态电流:典型值为4 μA,全温度范围内
    - 精度:负载、线路和温度变化下±2%
    - 电源抑制比 (PSRR):1 kHz时为60 dB
    - 噪声:典型值为36 μVrms,频率范围100 Hz至100 kHz
    - 热关断和限流保护
    - 封装:TSOT-23-5 和 WDFN6 2x2 mm

    3. 产品特点和优势


    - 高稳定性:在整个负载、线路和温度变化范围内提供稳定的电压输出。
    - 超低静态电流:典型的静态电流消耗为4 μA,非常适合低功耗应用。
    - 宽输入电压范围:可承受高达24 V的输入电压,适用于多种供电环境。
    - 集成保护功能:包含热关断和电流限制保护,确保安全可靠运行。
    - 封装多样性:提供TSOT-23-5和WDFN6两种封装形式,方便灵活安装。

    4. 应用案例和使用建议


    典型应用:无线充电器、便携式设备、通信系统等。
    连接图:如图1所示,连接输入端(IN)、输出端(OUT)、接地端(GND),并添加电容(CIN 和 COUT)以保证稳定运行。
    建议:
    - 确保输入端(IN)连接一个至少1 μF的陶瓷电容以减少噪声。
    - 输出端(OUT)也应连接1 μF的陶瓷电容,以确保输出电压的稳定性。
    - 尽量缩短输入和输出引脚到外部元件的距离,避免引脚阻抗过高导致噪声拾取或误操作。

    5. 兼容性和支持


    - 封装兼容性:TSOT-23-5 和 WDFN6 可以兼容不同的板设计需求。
    - 厂商支持:提供详细的订购和发货信息,见第7页的数据表部分。

    6. 常见问题与解决方案


    - Q: 静态电流过高的问题?
    A: 检查是否所有电容连接正确,尤其是输入端和输出端的陶瓷电容。
    - Q: 输出电压不稳定怎么办?
    A: 确认输出电容的ESR是否合适,建议使用1 μF或更大的标准陶瓷电容。
    - Q: 热关断频繁触发?
    A: 检查电路板的设计,增加散热措施,如增大安装垫配置或优化环境温度。

    7. 总结和推荐


    综述:NCP718是一款高性能、低功耗的低压差线性稳压器,适用于多种应用场景。它具有优秀的性能指标,包括超低静态电流、高精度、宽输入电压范围等。
    推荐:鉴于其卓越的技术参数和广泛的应用领域,NCP718是一个值得推荐的产品。它特别适合于对低功耗有较高要求的应用场合,如无线充电器、便携式设备及通信系统。

NCP718BSN330T1G参数

参数
最小输入电压 2.5V
极性 正极
负载调节 10mV
最大压差@电流 440mV@ 300mA
稳压器数量 1
最小输出电压 3.3V
输出类型 Fixed
最大输入电压 24V
纹波抑制-PSRR 60dB(1kHz)
Iq-静态电流 8μA
线路调节 10mV
输出电流 300mA
最大输出电压 3.3V
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP718BSN330T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP718BSN330T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP718BSN330T1G NCP718BSN330T1G数据手册

NCP718BSN330T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
