NCP4632DDT33T5G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 55dB(1kHz) 430μA 正极 Fixed 3A 1 3.3V 1.6V 3.3V 5.25V 560mV@ 3A 3mV 0.15(Typ) DPAK,TO-252 贴片安装,黏合安装
供应商型号: FL-NCP4632DDT33T5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4632DDT33T5G

NCP4632DDT33T5G概述

    # NCP4632 3A低电压低压差线性稳压器技术手册

    产品简介


    NCP4632是一款高性能CMOS线性稳压器,专为高输出电流(最高可达3A)的应用设计。该产品可提供最低0.8V的输出电压,同时具有极低的压差电压(典型值为510mV@满载)。NCP4632通过软启动电路和反向电流保护电路确保设备和应用的安全运行,其输出电压精度达到±1%,非常适合便携式设备及电池供电的应用场景。此款稳压器提供固定和可调两种输出电压选项,并以无铅DPAK-5封装形式供货。
    主要功能:
    - 高输出电流能力:最高达3A
    - 超低压差电压:典型值510mV@3A负载
    - 输出电压范围:0.8V至4.5V
    - 软启动功能
    - 反向电流保护功能
    - 稳定性好,兼容陶瓷电容
    应用领域:
    - 电池供电设备
    - 移动通信设备
    - 摄像机、录像机和摄像机组合设备
    - 家用电器

    技术参数


    以下是NCP4632的主要技术规格和性能参数:
    | 参数 | 规格范围 |

    | 输入电压范围 | 1.6V至5.25V |
    | 输出电压范围 | 0.8V至4.5V(固定步长0.1V) |
    | 供应电流 | 正常模式:350μA
    待机模式:1μA |
    | 压差电压 | 150mV@1A负载,2.5V输出
    510mV@3A负载,2.5V输出 |
    | 输出电压精度 | ±1% |
    | 线性调节率 | 0.15%/V(典型值) |
    | 输出电流 | 最大3A |
    | 短路电流限制 | 220mA |
    | 热关断保护 | 自动 |

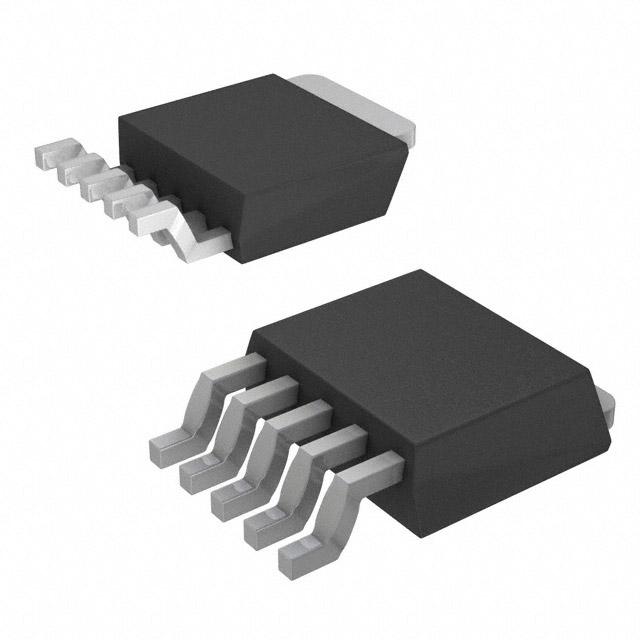

    | 封装形式 | DPAK-5(TO252-5) |

    产品特点和优势


    1. 高效能输出:NCP4632能在极低的输入电压下提供稳定的输出电压,适合电池供电设备。
    2. 低功耗设计:正常模式下的电流消耗仅为350μA,而待机模式下仅为1μA,有效延长设备续航时间。
    3. 反向电流保护:具备强大的反向电流保护功能,防止意外情况下的电流倒流。
    4. 紧凑型封装:采用无铅DPAK-5封装,体积小巧且便于集成。
    5. 高性价比:相比其他同类产品,其成本更低,性能优越,尤其适合大批量生产。

    应用案例和使用建议


    典型应用场景:
    1. 便携式电源管理:为智能手机和平板电脑提供稳定的电源供应。
    2. 音频系统:作为小型音频设备的稳压源,保证音质不受电压波动影响。
    3. 智能家居:用于智能照明、传感器等低功耗设备。
    使用建议:
    - 在设计电路时,确保输入和输出端的滤波电容尽可能靠近芯片引脚,减少寄生效应。
    - 如果需要更高的输出电压稳定性,可以考虑增加输出端电容容量并降低等效串联电阻(ESR)。
    - 对于电池供电设备,建议启用自动放电功能,以便快速释放残余电荷。

    兼容性和支持


    NCP4632与多种标准接口兼容,并且提供了详细的订单信息和包装细节。制造商ON Semiconductor还提供了全面的技术支持和服务保障,帮助客户解决各种使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备无法正常启动 | 检查CE引脚是否正确连接至VIN引脚 |
    | 输出电压不稳定 | 调整外部电阻分压器的比例,重新计算输出电压 |
    | 过热保护触发 | 检查散热措施是否到位,必要时加装散热片 |

    总结和推荐


    综上所述,NCP4632凭借其卓越的性能表现、紧凑的设计和高可靠性,成为一款非常值得推荐的产品。无论是对于便携式电子产品还是家庭自动化设备,它都能提供可靠的电源解决方案。如果您正在寻找一款既能满足严格电压要求又能降低功耗的线性稳压器,NCP4632无疑是一个理想选择。因此,我们强烈建议将这款产品纳入您的项目开发计划中。

NCP4632DDT33T5G参数

参数
最大压差@电流 560mV@ 3A
Iq-静态电流 430μA
输出电流 3A
最大输出电压 3.3V
最大输入电压 5.25V
纹波抑制-PSRR 55dB(1kHz)
最小输入电压 1.6V
极性 正极
稳压器数量 1
输出类型 Fixed
线路调节 0.15(Typ)
最小输出电压 3.3V
负载调节 3mV
6.8mm(Max)
6.3mm(Max)
2.5mm(Max)
通用封装 DPAK,TO-252
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP4632DDT33T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4632DDT33T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP4632DDT33T5G NCP4632DDT33T5G数据手册

NCP4632DDT33T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
