NCP163AFCS285T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~60dB(100Hz~100kHz) 20μA 正极 Fixed 250mA 1 2.85V 2.2V 2.85V 5.5V 160mV 0.001 %/mA 0.02%/V 贴片安装,黏合安装 640μm*640μm*250μm
供应商型号: FL-NCP163AFCS285T2G
供应商: 海外现货
标准整包数: 1

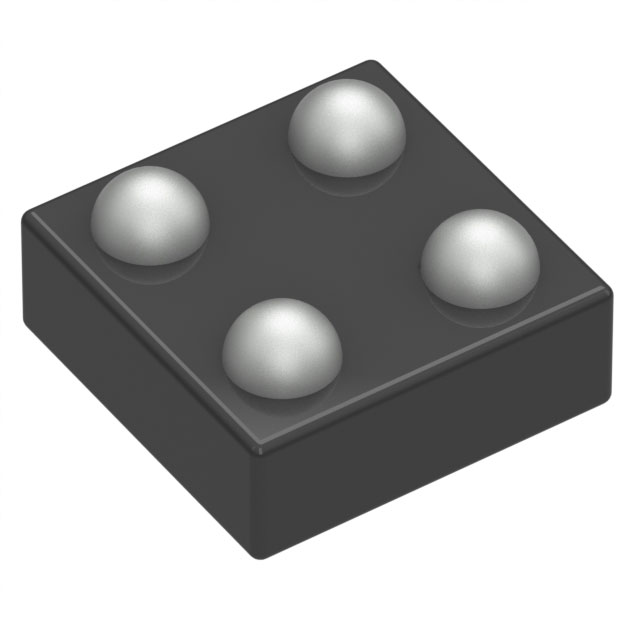

ON SEMICONDUCTOR LDO稳压器 NCP163AFCS285T2G

NCP163AFCS285T2G概述


    产品简介


    基本介绍
    NCP163是一款超低噪声线性稳压器(LDO),能够提供高达250mA的输出电流。该器件设计旨在满足RF(射频)和高性能模拟电路的要求,具备出色的电源抑制比(PSRR)、超低噪声和极低静态电流等特点。该产品适用于电池供电设备、无线局域网设备、智能手机、平板电脑、相机、数字录像机(DVR)、卫星电视接收机(STB)和摄像机等应用。
    应用领域
    - 电池供电设备
    - 无线局域网设备
    - 智能手机和平板电脑
    - 摄像头、DVR、STB和摄像机

    技术参数


    - 输入电压范围:2.2V 至 5.5V
    - 固定电压选项:1.2V 至 5.3V
    - 输出电压精度:±2%
    - 超低静态电流:典型值为12μA
    - 待机电流:典型值为0.1μA
    - 非常低的压差电压:250mA时为80mV
    - 超高的电源抑制比:典型值为92dB(20mA时,f=1kHz)
    - 超低噪声:6.5μVRMS
    - 热保护阈值温度:上升至160°C,下降至140°C
    - 封装:WLCSP4(0.65mm x 0.65mm x 0.33mm),WLCSP4(0.65mm x 0.65mm x 0.4mm),XDFN4(1mm x 1mm x 0.4mm),SOT23−5L(2.9mm x 2.8mm x 1.2mm)

    产品特点和优势


    1. 超低噪声和高PSRR:NCP163具备极低的输出噪声和卓越的电源抑制比,使其非常适合对噪声敏感的应用。
    2. 超低静态电流和待机电流:低功耗特性延长了电池寿命,适用于便携式设备。
    3. 小封装尺寸:适合空间受限的设计,例如智能手机和平板电脑。
    4. 高精度输出电压:保证在负载和温度变化下的稳定性。
    5. 超低压差电压:适用于要求极高效率的应用场合。
    6. 内置保护机制:如过热保护和短路保护,确保安全可靠运行。

    应用案例和使用建议


    典型应用场景
    1. 无线局域网设备:NCP163在无线局域网设备中用于稳压和滤波,提升信号质量。
    2. 智能手机和平板电脑:用于各种传感器和模块的稳压,提升整体性能。
    3. 摄像头和DVR:确保视频录制过程中的稳定电源供应。
    使用建议
    1. 陶瓷电容选择:推荐使用1μF陶瓷电容作为输入和输出电容,以确保稳定性能。
    2. 散热设计:选择合适的封装类型并进行良好的散热设计,特别是对于高功率应用。
    3. 测试和验证:在最终部署前进行全面的测试和验证,确保符合应用需求。

    兼容性和支持


    NCP163与其他主流的电子元器件和设备具有良好的兼容性。该产品提供详细的订购信息和标记说明,可以在制造商网站上下载相关文档。此外,厂商提供了详尽的技术支持和维护服务,包括热线电话、在线技术支持和应用指南。

    常见问题与解决方案


    1. 问:如何确保正确的电容配置?
    - 答:使用1μF陶瓷电容作为输入和输出电容,确保它们具有稳定的ESR(等效串联电阻)值。
    2. 问:如何判断是否达到热关断条件?
    - 答:当检测到芯片温度达到160°C时,热关断机制会启动,切断输出电流,保护器件免受损坏。
    3. 问:如何避免欠压情况?
    - 答:确保输入电压始终高于输出电压2.2V以上,以维持正常工作状态。

    总结和推荐


    综上所述,NCP163凭借其超低噪声、高PSRR、超低静态电流和小封装尺寸等显著特点,在电池供电设备、无线局域网设备、智能手机、平板电脑、摄像头及DVR等领域有着广泛的应用前景。它不仅提供了卓越的性能,还通过完善的保护机制确保了可靠性。因此,强烈推荐在上述应用中选用NCP163。

NCP163AFCS285T2G参数

参数
稳压器数量 1
负载调节 0.001 %/mA
输出电流 250mA
最大压差@电流 160mV
最小输入电压 2.2V
线路调节 0.02%/V
最小输出电压 2.85V
纹波抑制-PSRR 91dB~60dB(100Hz~100kHz)
Iq-静态电流 20μA
极性 正极
最大输入电压 5.5V
输出类型 Fixed
最大输出电压 2.85V
长*宽*高 640μm*640μm*250μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP163AFCS285T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP163AFCS285T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP163AFCS285T2G NCP163AFCS285T2G数据手册

NCP163AFCS285T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
