NCV8718AMT500TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB~35dB(100Hz~100kHz) 8μA Fixed 300mA 1 5V 24V WDFN-6-EP 贴片安装,黏合安装
供应商型号: 863-NCV8718AMT500TBG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8718AMT500TBG

NCV8718AMT500TBG概述

    NCV8718低功耗线性稳压器技术手册

    1. 产品简介


    产品类型:
    NCV8718是一款300毫安(mA)低压差(LDO)线性电压调节器。它具有极低的静态电流消耗(典型值为4微安(µA)),并支持宽输入电压范围(最高达24伏特(V))。
    主要功能:
    - 超低静态电流:典型值为4 µA,覆盖全温度范围。
    - 高精度输出电压:在整个负载、线路和温度变化范围内精度为±2%。
    - 高电源抑制比(PSRR):1 kHz时达到60分贝(dB)。
    - 内置热关断和限流保护功能。
    - 支持软启动以减少浪涌电流和过冲。
    应用领域:
    - 无线充电器
    - 便携式设备
    - 通信系统
    - 车载网络
    - 远程信息处理、娱乐信息系统及集群
    - 普通汽车应用

    2. 技术参数


    - 操作输入电压范围: 2.5 V 至 24 V
    - 固定输出电压选项: 可提供1.2 V 至 5 V 的固定输出电压(需定制)
    - 可调输出电压范围: 1.2 V 至 5 V
    - 电源抑制比 (PSRR): 1 kHz 时为60 dB
    - 噪声: 典型值为36 µVRMS(100 Hz 至 100 kHz)
    - 热关断温度: 温度上升时165°C,温度下降时下降至140°C(滞后25°C)

    3. 产品特点和优势


    - 超低静态电流: 在全温度范围内典型值为4 µA,适用于电池供电设备。
    - 高精度: 输出电压在整个工作温度范围内精度为±2%,确保了稳定性和可靠性。
    - 优良的瞬态响应: 支持小容量陶瓷电容(1 µF)进行稳定。
    - 高集成度: 内置热关断和电流限制保护,提升了系统的安全性和稳定性。

    4. 应用案例和使用建议


    - 无线充电器: 可用于便携式设备的无线充电应用,保证稳定的充电电压。
    - 便携式设备: 低功耗特性适合电池驱动的便携设备。
    - 车载应用: 汽车电子系统要求严格的温度适应性和电源稳定性,NCV8718可以满足这些需求。
    - 使用建议: 确保在输入端连接至少1 µF的陶瓷电容器,以减小输入电压上的纹波和噪声。在输出端使用相同类型的电容器,可增强系统稳定性。

    5. 兼容性和支持


    - 兼容性: 该产品与多种标准陶瓷电容兼容,特别是X5R和X7R类型。
    - 支持: 包含详细的订购和发货信息。ON Semiconductor提供技术支持服务。

    6. 常见问题与解决方案


    - 问题: 无法正常启动?
    - 解决方法: 确保EN引脚处于高电平状态。如果设备仍然不启动,请检查输入电压和接线是否正确。
    - 问题: 稳压器输出电压不稳定?
    - 解决方法: 检查输入电容和输出电容是否符合规范。确保它们是高质量的陶瓷电容,且容量和Esr符合要求。

    7. 总结和推荐


    综合评估:
    NCV8718是一款出色的低功耗线性稳压器,特别适用于需要超低静态电流和高精度的应用。它在车载电子、便携式设备和无线充电器等领域有着广泛的应用前景。强烈推荐使用这款产品以提升系统的整体性能和可靠性。

NCV8718AMT500TBG参数

参数
纹波抑制-PSRR 70dB~35dB(100Hz~100kHz)
Iq-静态电流 8μA
最小输出电压 5V
线路调节 -
极性 -
负载调节 -
最小输入电压 -
输出类型 Fixed
输出电流 300mA
最大输出电压 -
稳压器数量 1
最大输入电压 24V
最大压差@电流 -

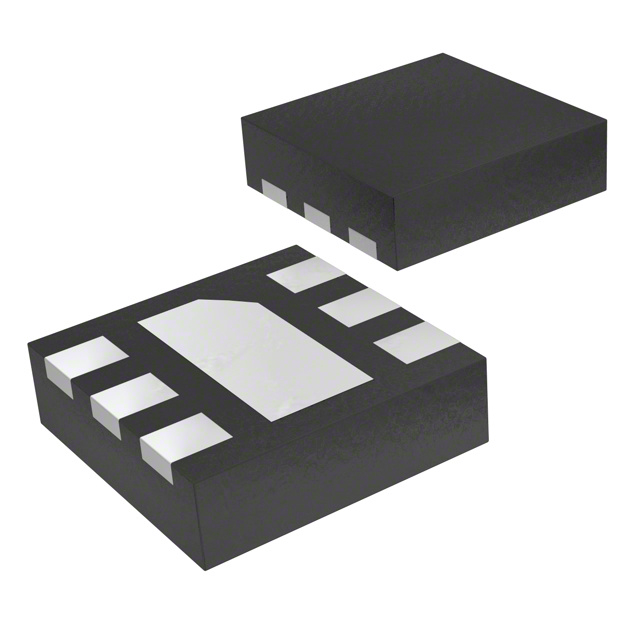

通用封装 WDFN-6-EP
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8718AMT500TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8718AMT500TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8718AMT500TBG NCV8718AMT500TBG数据手册

NCV8718AMT500TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
