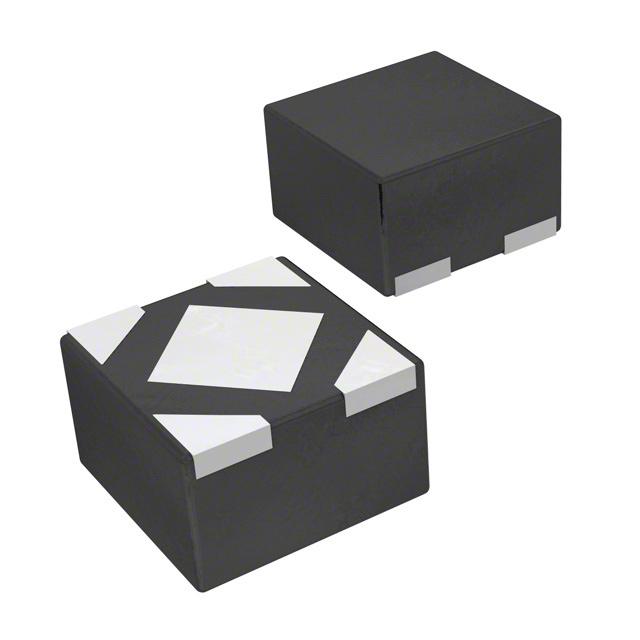

NCP103AMX220TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 95μA 正极 Fixed 150mA 1 2.2V 1.7V 2.2V 5.5V 10mV 0.01(Typ) DFN 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP103AMX220TCG
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP103AMX220TCG

NCP103AMX220TCG概述

    NCP103 低dropout调节器(低压差线性稳压器)

    1. 产品简介


    NCP103是一款150mA低压差线性稳压器,专为需要高稳定性、低噪声电压的应用而设计,特别适合于空间受限且对噪声敏感的电池供电设备,如PDA、移动电话、GPS、智能手机、无线手持设备、无线局域网、蓝牙、Zigbee、便携式医疗设备以及其他电池驱动的应用。

    2. 技术参数


    - 输入电压范围: 1.7 V至5.5 V
    - 固定输出电压选项: 0.9 V至3.5 V (请联系工厂获取其他电压选项)
    - 静态电流: 典型值为50 μA
    - 待机电流消耗: 典型值为0.1 μA
    - 最低压降: 在150mA负载时典型值为75 mV
    - 温度精度: 室温下±1%
    - 电源抑制比: 75 dB(1kHz时)
    - 保护功能: 过热保护和过流限制
    - 稳定性: 使用1μF陶瓷电容器稳定
    - 封装: uDFN 1.0 x 1.0 mm
    - 环保标准: 无铅、无卤素、BFR-free,并符合RoHS标准

    3. 产品特点和优势


    NCP103具备以下独特功能和优势:
    - 极低的静态电流: 仅为50 μA,非常适合电池供电设备。
    - 低待机电流: 待机模式下仅消耗0.1 μA,延长电池寿命。
    - 高电源抑制比: 在1kHz时高达75 dB,有效降低输入电压纹波。
    - 快速响应: 输出负载或输入电压变化时,动态响应快,提高系统的稳定性。
    - 超低压降: 在满载时仅75 mV,使得电池电压几乎完全利用。
    - 内置过热保护和过流限制:确保长期可靠运行。
    - 环保封装:采用无铅、无卤素材料,符合RoHS标准。

    4. 应用案例和使用建议


    典型应用场景:
    - PDA、手机、GPS、智能手表
    - 无线手持设备、无线局域网、蓝牙、Zigbee
    - 便携式医疗设备
    - 其他电池供电应用
    使用建议:
    - 输入电容选择: 建议使用至少1μF的陶瓷X5R或X7R电容,放置在IN引脚附近,用于提供低阻抗路径以处理AC信号或噪声。
    - 输出电容选择: 推荐使用1μF的X7R或X5R电容,放置在输出引脚附近,确保稳定性和良好的瞬态响应。
    - 大负载瞬态响应: 如果应用中遇到快速和大负载瞬态,可能需要更大的输入电容以减少瞬态影响。
    - 避免使用钽电容: 由于钽电容的ESR较高,不利于高频PSRR性能。

    5. 兼容性和支持


    NCP103与大多数陶瓷电容器兼容,适用于各种便携式设备。安森美半导体提供详尽的技术支持,包括设计指南、应用手册和现场技术支持,以帮助用户快速集成到设计中并确保其正常运行。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压超出范围 | 检查并调整输入电压,确保在1.7 V至5.5 V范围内 |
    | 输出电压不准确 | 调整输入电容,确保其值在推荐范围内 |
    | 瞬态响应不佳 | 增加输出电容值或更换为更低ESR的电容 |
    | 过热 | 检查散热设计,确保有效的散热措施 |

    7. 总结和推荐


    总结:
    NCP103以其出色的电源抑制比、低噪声、快速响应时间和紧凑的设计成为众多便携式电子设备的理想选择。它具有广泛的输入电压范围、极低的静态电流、高效的瞬态响应和强大的保护机制,使其在各种电池供电的应用中表现出色。
    推荐:
    强烈推荐使用NCP103。无论是开发新设备还是升级现有设备,它的高效性能和广泛应用使它成为无可替代的选择。对于任何对低功耗、高性能稳压器有需求的工程师来说,NCP103都是一个优秀的解决方案。

NCP103AMX220TCG参数

参数
线路调节 0.01(Typ)
最大压差@电流 -
极性 正极
最大输出电压 2.2V
输出电流 150mA
Iq-静态电流 95μA
最小输入电压 1.7V
纹波抑制-PSRR 75dB(1kHz)
最小输出电压 2.2V
最大输入电压 5.5V
输出类型 Fixed
稳压器数量 1
负载调节 10mV
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装
