KA78RH33RTF

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 55dB(120Hz) 10mA 正极 Fixed 800mA 1 3.3V 4.8V 3.3V 15V 1.4V@ 800mA 20mV 10mV TO-252-3 贴片安装,黏合安装
供应商型号: KA78RH33RTFDKR-ND
供应商: Digi-Key
标准整包数: 1

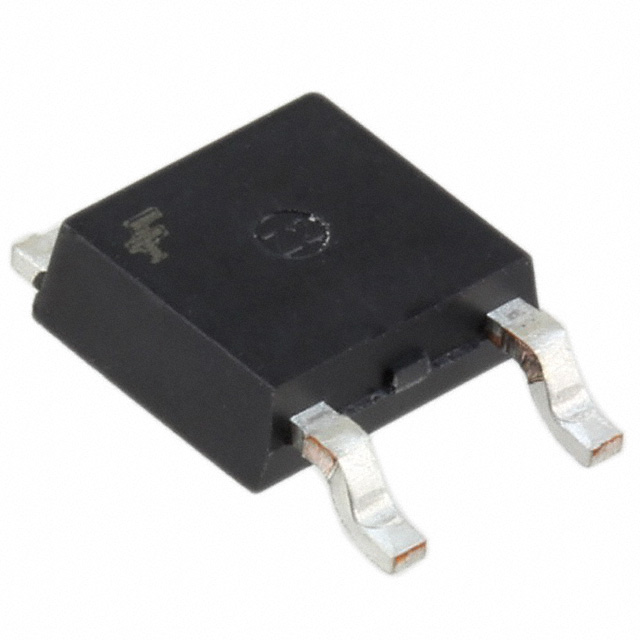

ON SEMICONDUCTOR LDO稳压器 KA78RH33RTF

KA78RH33RTF概述


    产品简介


    KA78RH33R低损耗电压调节器是一款专为低电压操作设计的固定输出电压调节器,其典型输出电压为+3.3V。此调节器采用空间节省型表面贴装技术(SMD),型号为DPAK。适用于各种低功耗电子设备,特别适合需要稳定供电的应用场合,如通信设备、工业自动化控制系统和消费电子产品等。

    技术参数


    - 输入电压范围:15V
    - 最大负载电流:800mA
    - 纹波抑制比(f=120Hz, IO=500mA, VIN=6.3±1Vrms):55dB
    - 输出电压:
    - 当IO=10mA, TJ=25°C时:3.27V至3.33V
    - 当VIN=4.8V至12V, IO=10mA至800mA, TJ=-25°C至125°C时:3.23V至3.37V
    - 静态电流:5mA至10mA
    - 最高结温:150°C
    - 储存温度范围:-55°C至150°C
    - 温度系数:±0.02%/°C

    产品特点和优势


    - 低损耗:在800mA负载电流下,典型的压降仅为1V。
    - 高稳定性:提供±1%的输出电压精度。
    - 无最低负载要求:不需要最小负载电流即可正常工作。
    - 保护机制:内置过流保护和热关断功能。
    - 紧凑型封装:采用DPAK封装,体积小且易于安装。

    应用案例和使用建议


    应用案例:
    KA78RH33R广泛应用于通信设备、工业自动化系统及消费电子等领域,能够为这些设备提供稳定的+3.3V电源。例如,在一台需要稳定5V输入转换为3.3V输出的无线路由器中,该调节器可以作为关键部件来确保电源供应的稳定性和可靠性。
    使用建议:
    为了确保最佳性能,建议在电路板上放置一个0.1μF的输入电容和10μF的输出电容以改善整体性能。此外,考虑到高工作温度下的稳定性,建议在高负载条件下进行额外的热管理措施。

    兼容性和支持


    兼容性:
    KA78RH33R低损耗电压调节器适用于多种标准DPAK封装插座,这使得它非常容易集成到现有的设计中。并且由于采用的是标准SMD封装,因此与大多数现代PCB制造工艺兼容。
    支持信息:
    ON Semiconductor提供详尽的技术文档和在线技术支持,用户可以通过访问官网获取最新的产品更新、数据表和技术指南。如有任何疑问,还可以通过技术支持热线联系ON Semiconductor的专业工程师。

    常见问题与解决方案


    1. 问:KA78RH33R的输入电压上限是多少?
    - 答:KA78RH33R的最大输入电压为15V。
    2. 问:如何防止KA78RH33R在高温环境下过热?
    - 答:在高温环境下使用时,建议采取适当的散热措施,如增加散热片或强制通风,以保证设备正常运行。
    3. 问:KA78RH33R是否适用于医疗设备?
    - 答:不建议将KA78RH33R用于医疗设备,因其并未经过医疗级别的测试和认证。

    总结和推荐


    综合评估:
    KA78RH33R低损耗电压调节器以其高稳定性、紧凑封装和丰富的保护机制,成为众多低功耗设备的理想选择。其优秀的性能表现和广泛的适用性使其在市场上具备很强的竞争优势。
    推荐结论:
    综上所述,强烈推荐使用KA78RH33R低损耗电压调节器。特别是在需要紧凑、高效、可靠的电源解决方案的应用场景中,它能发挥出色的表现,帮助设计师和工程师实现可靠且高效的电力传输和管理。

KA78RH33RTF参数

参数
负载调节 20mV
最大压差@电流 1.4V@ 800mA
Iq-静态电流 10mA
最大输入电压 15V
输出类型 Fixed
最小输出电压 3.3V
最小输入电压 4.8V
极性 正极
稳压器数量 1
线路调节 10mV
输出电流 800mA
纹波抑制-PSRR 55dB(120Hz)
最大输出电压 3.3V
6.73mm(Max)
6.22mm(Max)
2.39mm(Max)
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

KA78RH33RTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA78RH33RTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR KA78RH33RTF KA78RH33RTF数据手册

KA78RH33RTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
