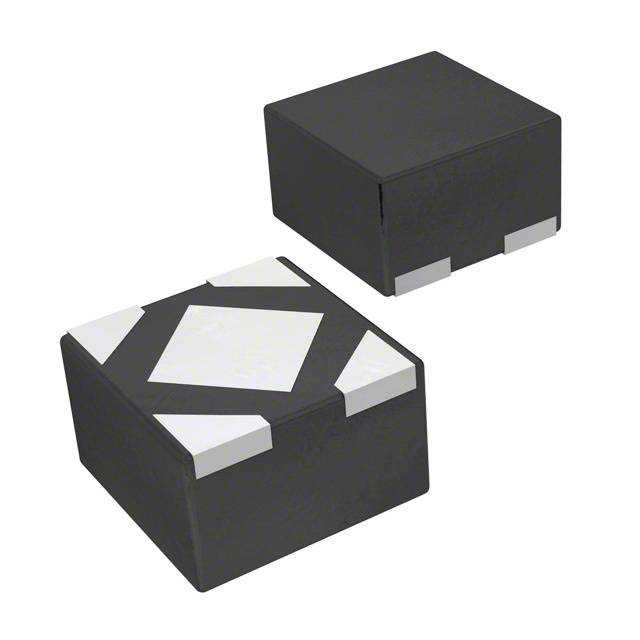

NCV8161BMX180TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~48dB(100Hz~100kHz) 23μA 正极 Fixed 450mA 1 1.8V 1.9V 5.14V 5.5V 450mV@ 450mA 0.001 %/mA 0.02%/V XDFN-4 贴片安装
供应商型号: CY-NCV8161BMX180TBG
供应商:
标准整包数: 1

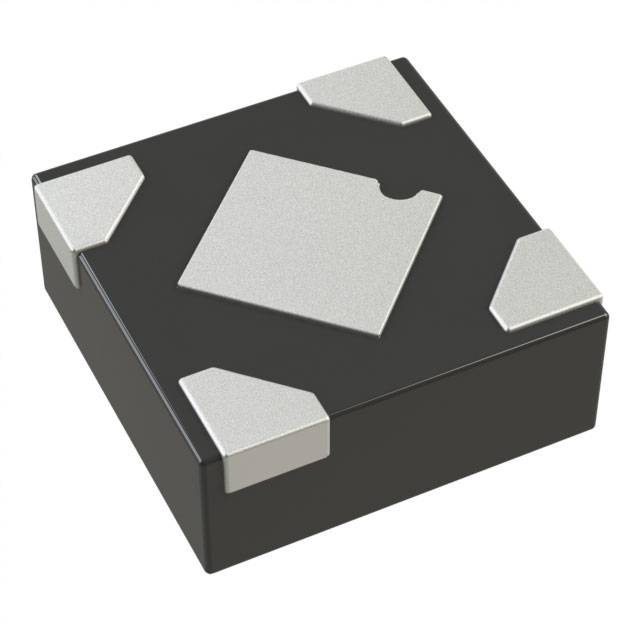

ON SEMICONDUCTOR LDO稳压器 NCV8161BMX180TBG

NCV8161BMX180TBG概述

    NCV8161 LDO Regulator: Ultra-Low Noise, High PSRR, RF and Analog Circuits

    1. 产品简介


    产品类型: 线性稳压器
    主要功能: 输出电流可达450mA,适用于RF(射频)和模拟电路的应用。
    应用领域: 包括停车摄像头模块、无线手持设备、无线局域网、蓝牙、Zigbee等。此产品还广泛应用于汽车娱乐信息系统以及其他电池供电设备中。

    2. 技术参数


    - 输入电压范围: 1.9V 至 5.5V
    - 输出电压精度: ±2%
    - 超低静态电流: 18μA (典型值)
    - 待机电流: 0.1μA (典型值)
    - 极低dropout电压: 225mV (在450mA输出时)
    - 超高PSRR: 98dB (在20mA,1kHz频率下)
    - 超低噪声: 10μVRMS
    - 封装形式: TSOP-5 和 XDFN4
    - 温度范围: -40°C 至 +125°C
    - 无铅/卤素/溴化物自由/符合RoHS标准

    3. 产品特点和优势


    特点:
    - 高精度输出电压:在整个温度范围内±2%。
    - 极低的静态电流和待机电流,非常适合电池供电的应用。
    - 非常低的dropout电压,确保效率。
    - 超高的电源抑制比(PSRR),非常适合RF和模拟电路。
    - 超低噪声设计,适合敏感信号处理。
    优势:
    - 在电池供电设备中表现出色,如手机、平板电脑等。
    - 完全保护过流、短路和过热。
    - 与陶瓷电容配合使用可以提供出色的动态响应。
    - 稳定且可靠的工作环境:-40°C 至 +125°C。

    4. 应用案例和使用建议


    应用案例:
    - 停车摄像头模块:这种模块需要稳定的电源供应以确保图像质量。
    - 无线手持设备:智能手机和平板电脑等电池供电设备,需要低功耗和高效率的电源管理。
    使用建议:
    - 输入端应连接1μF以上的陶瓷电容器,以提供最佳的动态性能。
    - 输出端也应连接1μF陶瓷电容器,并且建议选择ESR(等效串联电阻)小于2Ω的电容器,以获得更好的负载瞬态响应和高频PSRR。
    - 为了保证良好的稳定性,尽量将输入和输出电容器放置在靠近芯片的位置。

    5. 兼容性和支持


    - 该产品具有出色的兼容性,支持多种电池供电设备。
    - 产品具备AEC-Q100认证,并且能够提供PPAP能力,表明其适用于汽车和其他要求独特站点和控制变更要求的应用。
    - 厂商提供了全面的支持和维护服务,包括产品的长期技术支持和生产测试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统不启动 | 检查输入电压是否在1.9V至5.5V之间,检查EN引脚是否有正确的逻辑状态。 |
    | 输出电压不稳定 | 检查输入和输出电容器的规格是否符合要求。 |
    | 输出电流过大导致系统过热 | 检查系统是否过载,如果超过最大电流限制(700mA),考虑使用外部限流措施。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 超低噪声、高PSRR特性使其成为RF和模拟电路的理想选择。
    - 非常适合于电池供电设备,具备优秀的静态电流和超低dropout电压。
    - 封装形式多样,能够适应不同的设计需求。
    - 推荐:
    - 强烈推荐用于对电源稳定性有高要求的应用场合,特别是在需要极低噪声的射频和模拟电路设计中。其卓越的性能和广泛的适用范围使其成为电子设计工程师的重要工具。

NCV8161BMX180TBG参数

参数
最小输出电压 1.8V
最大压差@电流 450mV@ 450mA
最大输出电压 5.14V
极性 正极
线路调节 0.02%/V
输出类型 Fixed
输出电流 450mA
纹波抑制-PSRR 91dB~48dB(100Hz~100kHz)
最大输入电压 5.5V
最小输入电压 1.9V
负载调节 0.001 %/mA
稳压器数量 1
Iq-静态电流 23μA
通用封装 XDFN-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8161BMX180TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8161BMX180TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8161BMX180TBG NCV8161BMX180TBG数据手册

NCV8161BMX180TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
