NCP694D08HT1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 100μA 正极 Fixed 1A 1 800mV 1.4V 800mV 6V 720mV@ 1A (Typ) 15mV 0.2%/V SOT-89-5 贴片安装,黏合安装
供应商型号: CY-NCP694D08HT1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP694D08HT1G

NCP694D08HT1G概述

    NCP694 系列低压差线性稳压器:产品技术综述

    1. 产品简介


    NCP694系列是一种固定输出超低滴漏线性稳压器,设计用于便携式电池供电的应用,能够处理高达1A的大电流输出,并在1A负载下的典型负载调节为-3mV。每个设备包含电压参考单元、误差放大器、PMOS功率晶体管、用于设定输出电压的电阻器、过流保护电路和热关断功能。此外,还具备待机模式以实现极低功耗。
    主要应用领域包括电池驱动仪表、手持设备、摄像机和照相机以及便携式通信设备。

    2. 技术参数


    - 最大输入电压: 6.5 V
    - 最小输出电压: 0.8 V(固定版本),1.0 V(可调版本)
    - 负载调节: -3 mV(在1 A输出电流时)
    - 功率耗散: 900 mW(SOT-89-5和HSON-6封装)
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+125°C

    3. 产品特点和优势


    - 高输出电流: 最大可达1A,适用于需要高电流输出的应用。
    - 低漂移电压: 具备优秀的负载调节能力,确保输出电压稳定。
    - 内置自动放电功能: 可选的D版本具备该功能,有助于提高系统可靠性。
    - 低功耗待机模式: 通过芯片使能功能可以实现超低功耗待机模式。
    - 无铅封装: 保证环保合规。

    4. 应用案例和使用建议


    应用案例:
    - 电池驱动仪表: 如血糖仪或血压计。
    - 手持设备: 例如智能手机或平板电脑的电源管理。
    - 摄像机和照相机: 确保稳定的电源供应。
    - 便携式通信设备: 如对讲机和移动电话。
    使用建议:
    - 输入和接地线路: 确保连接线足够宽,减少噪声干扰和不稳定操作的可能性。
    - 外部组件放置: 尤其是输出电容器应尽可能靠近电路,并且引线应尽量短,以提高响应速度和降低噪声。
    - 热管理: 当NCP694功率增加时,可能需要提供散热措施。建议采用良好的PCB设计,如铜箔布局,以提高热导率。

    5. 兼容性和支持


    NCP694系列采用SOT-89-5和HSON-6两种封装,便于集成到不同的电路板设计中。制造商提供了详尽的技术支持和文档资源,包括应用指南、封装信息等。

    6. 常见问题与解决方案


    问题: 输出电压不稳定
    解决方案: 检查输入电压是否在额定范围内,并确保外部电容器的值和质量符合要求。
    问题: 待机电流过高
    解决方案: 确认使能输入(CE)信号被正确配置为输入电压(VIN)或者低电平,避免待机模式下的误触发。

    7. 总结和推荐


    总体评价:
    NCP694系列低压差线性稳压器以其出色的输出电流能力和负载调节性能,非常适合应用于便携式电子设备。其低功耗待机模式和优秀的热稳定性也使其在多种应用场景下表现卓越。
    推荐:
    鉴于其高性能和广泛应用性,我们强烈推荐使用NCP694系列低压差线性稳压器。无论是设计开发还是批量生产,都能满足需求并确保设备运行的稳定性和可靠性。

NCP694D08HT1G参数

参数
负载调节 15mV
Iq-静态电流 100μA
最小输出电压 800mV
最大输出电压 800mV
稳压器数量 1
极性 正极
最大压差@电流 720mV@ 1A (Typ)
输出类型 Fixed
最大输入电压 6V
线路调节 0.2%/V
输出电流 1A
纹波抑制-PSRR 70dB(1kHz)
最小输入电压 1.4V
4.6mm(Max)
2.6mm(Max)
1.6mm(Max)

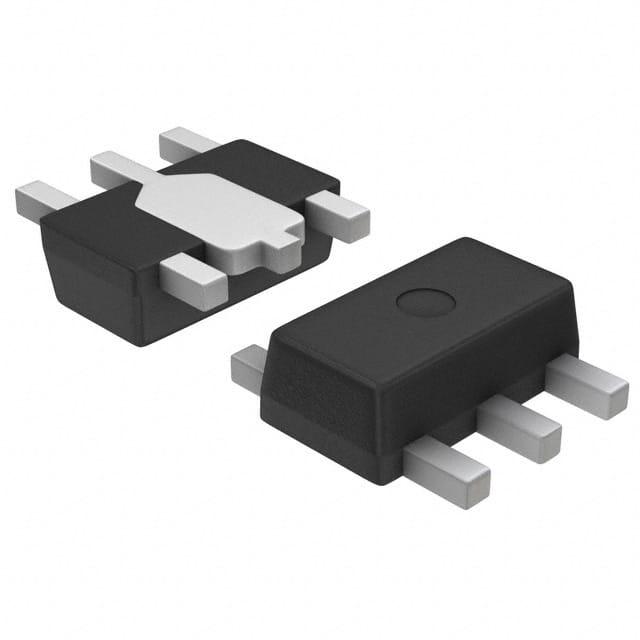

通用封装 SOT-89-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP694D08HT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP694D08HT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP694D08HT1G NCP694D08HT1G数据手册

NCP694D08HT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5789 ¥ 4.9811
300+ $ 0.5735 ¥ 4.9362
500+ $ 0.5682 ¥ 4.8914
1000+ $ 0.5523 ¥ 4.667
5000+ $ 0.5523 ¥ 4.667
库存: 3829
起订量: 201 增量: 1
交货地:
最小起订量为:100
合计: ¥ 498.11
直接购买
加入购物车
