首页  >  产品百科  >  KA78R09CTU

KA78R09CTU

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 10mA 正极 Fixed 1A 1 9V 10V 9V 35V 500mV@ 1A 2% 2.5% TO-220F-4L 通孔安装 10mm*4.5mm*15.7mm
供应商型号: KA78R09CTU
供应商: 国内现货
标准整包数: 0

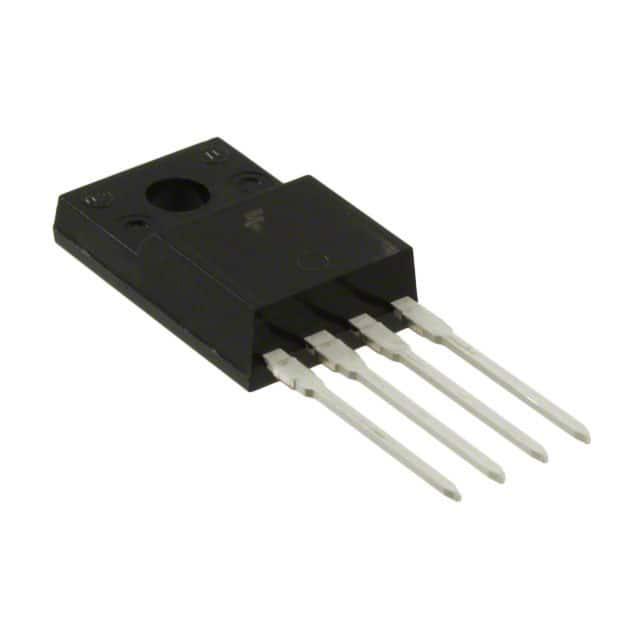

ON SEMICONDUCTOR LDO稳压器 KA78R09CTU

KA78R09CTU概述

    文章标题:KA78RXXC系列低功耗电压调节器的技术详解

    1. 产品简介


    KA78RXXC 系列是一款适用于多种电子设备的低功耗电压调节器(Low Dropout Voltage Regulator)。它通过 TO-220-4 全封装设计提供稳定的恒压输出,广泛应用于通信、工业控制及消费类电子产品等领域。其主要功能包括过流保护、热关断、过压保护以及输出禁用功能,这些特性使其成为可靠性极高的电源管理解决方案。
    - 产品类型:低功耗电压调节器
    - 主要功能:稳压输出、过流保护、短路保护、过温保护
    - 应用领域:工业控制、通信设备、消费电子产品

    2. 技术参数


    以下是 KA78RXXC 系列的关键技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压 | Vin | - | 35 | - | V |
    | 输出电流 | Io | - | 1.0 | - | A |
    | 滴落电压 | Vdrop | - | - | 0.5 | V |
    | 输出电压(典型值) | Vo | 3.3 | 5.0 | 15.0 | V |
    | 负载调整率 | Rload | - | 0.1 | 2.0 | % |
    | 线路调整率 | Rline | - | 0.5 | 2.5 | % |
    | 热关断温度 | Tj | -20 | +150 | - | °C |
    | 封装类型 | - | TO-220F-4L |
    其他关键指标:
    - 过压保护
    - 短路保护
    - 输出禁用功能

    3. 产品特点和优势


    - 高可靠性:具备过流保护和热关断功能,确保设备在异常情况下能够安全运行。
    - 低功耗设计:在全负载范围内滴落电压低于 0.5V,降低系统功耗,提高能效。
    - 多功能集成:集成了短路保护、过压保护以及输出禁用功能,适用于多样化的应用场景。
    - 易于使用:采用标准的 TO-220-4 封装,方便安装和布线。
    相比同类产品,KA78RXXC 系列的优势在于其更高的可靠性和更灵活的功能组合,适合复杂且严苛的工作环境。

    4. 应用案例和使用建议


    KA78RXXC 系列常用于以下应用场景:
    - 工业自动化设备的电源模块
    - 通信基站的辅助供电系统
    - 家用电器的主控板电源管理
    使用建议:
    - 在设计电路时,需根据具体应用场景选择合适的输入电压范围,例如 KA78R05C 的输入电压范围为 6V 至 12V。
    - 增加输出电容(如 Co > 47μF)可以改善系统的稳定性和瞬态响应。
    - 在高功耗场景下,建议增加散热片以避免芯片过热。

    5. 兼容性和支持


    - 兼容性:KA78RXXC 系列可与市面上主流的 TO-220 封装的元件兼容,便于替换或升级现有设计。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,用户可通过官网获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容 Ci 和输出电容 Co 是否满足要求 |
    | 短路导致设备停机 | 检查负载是否超出额定值 |
    | 设备过热 | 添加外部散热装置 |

    7. 总结和推荐


    综上所述,KA78RXXC 系列低功耗电压调节器凭借其高可靠性、多功能集成及良好的适用性,成为电子设备电源管理的理想选择。其优异的性能表现和广泛的适用范围使其在市场上具有很强的竞争力。
    推荐结论:对于需要高性能、稳定性和多功能集成的电子设备,KA78RXXC 系列是一个值得信赖的选择。
    如需更多详细信息,请访问 [ON Semiconductor 官网](https://www.onsemi.com)。

KA78R09CTU参数

参数
纹波抑制-PSRR -
线路调节 2.5%
最小输入电压 10V
输出电流 1A
输出类型 Fixed
负载调节 2%
最小输出电压 9V
最大压差@电流 500mV@ 1A
极性 正极
稳压器数量 1
Iq-静态电流 10mA
最大输出电压 9V
最大输入电压 35V
长*宽*高 10mm*4.5mm*15.7mm
通用封装 TO-220F-4L
安装方式 通孔安装
零件状态 停产
包装方式 管装

KA78R09CTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA78R09CTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR KA78R09CTU KA78R09CTU数据手册

KA78R09CTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
