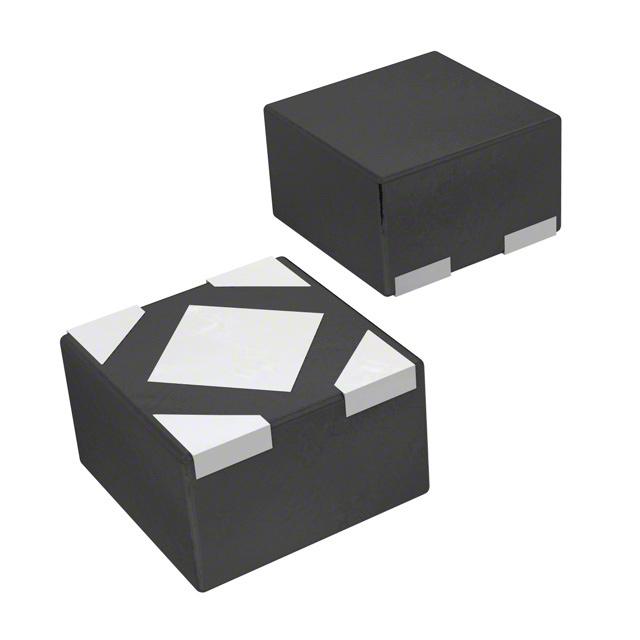

NCP140BMXC330TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 62dB~55dB(100Hz~1kHz) 75μA 正极 Fixed 150mA 1 3.3V 1.6V 3.3V 5.5V 220mV@ 150mA 10 mV 1mV XDFN-4 贴片安装,黏合安装
供应商型号: FL-NCP140BMXC330TCG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP140BMXC330TCG

NCP140BMXC330TCG概述

    NCP140 LDO Voltage Regulator – Cap-Free, Low Noise

    产品简介


    NCP140是一款非常低dropout(低压差)稳压器,能够提供高达150mA的输出电流。它具有出色的电压精度和清洁的输出电压,适用于对电源敏感的应用。由于其极低的静态电流和几乎零电流的禁用模式,NCP140特别适合电池供电的应用。此外,该器件无论是否使用输出电容都能稳定运行,允许最小化封装面积和物料清单(BOM)。NCP140采用XDFN4封装,适用于空间受限的应用。

    技术参数


    - 输入电压范围:1.6 V至5.5 V
    - 固定电压选项:1.5 V至5 V(请联系工厂获取其他电压选项)
    - 温度精度:±1%(典型值@25°C)
    - 静态电流:典型值45 µA
    - 关断电流:0.1 µA
    - 低压差:3.3 V时为125 mV(@150 mA)
    - 电源抑制比(PSRR):55 dB @ 1 kHz
    - 封装:XDFN4 – 0.8 mm x 0.8 mm x 0.4 mm
    XDFN4 – 1.0 mm x 1.0 mm x 0.4 mm
    - 环境温度范围:-55°C至150°C
    - 热阻:XDFN4 0.8 mm x 0.8 mm时为252°C/W
    XDFN4 1.0 mm x 1.0 mm时为265°C/W

    产品特点和优势


    1. 无电容稳定性:NCP140可以在没有输出电容的情况下保持稳定,这使其非常适合空间受限的设计。
    2. 超低静态电流:在禁用状态下几乎不消耗电流,有助于延长电池寿命。
    3. 小尺寸封装:XDFN4封装(0.8 mm x 0.8 mm和1.0 mm x 1.0 mm),适用于高度集成的系统。
    4. 高精度:±1%的电压精度确保了输出电压的稳定性和可靠性。
    5. 高电源抑制比(PSRR):在1 kHz下达到55 dB,可以有效抑制输入电源噪声。

    应用案例和使用建议


    - 典型应用场景:智能手机、平板电脑、摄像头、DVR、机顶盒和摄像机。
    - 使用建议:
    - 在需要快速负载瞬态响应的应用中,可以添加一个小陶瓷电容器以改善动态性能。
    - 确保在禁用状态下拉低EN引脚,以便最小化静态电流消耗。
    - 避免长时间短路输出端,以免过热。

    兼容性和支持


    - 兼容性:NCP140可以与大多数陶瓷电容和其他类型的电容兼容。
    - 支持:该器件无铅、无卤素且符合RoHS标准。NCP140由安森美半导体公司(ON Semiconductor)生产并提供技术支持和维修服务。

    常见问题与解决方案


    1. 问题:如何启用NCP140?
    - 解决办法:将EN引脚驱动到高于0.9 V的电压以启用设备。低于0.4 V的电压将设备置于关闭状态。
    2. 问题:如何测量输出电流限制?
    - 解决办法:通过观察输出电压下降至90%的额定电压时的电流来测量。通常最大输出电流为230 mA。
    3. 问题:如何确保输出短路保护?
    - 解决办法:在输出端直接短接时,NCP140会将输出电流限制在约250 mA。

    总结和推荐


    NCP140是一款专为电池供电和空间受限应用设计的高性能低压差稳压器。其优秀的电压精度、极低的静态电流和小尺寸封装使其成为智能设备、便携式电子设备的理想选择。对于希望提高电源管理效率并节省电路板空间的设计师而言,NCP140无疑是一个值得考虑的选择。强烈推荐使用此产品。

NCP140BMXC330TCG参数

参数
线路调节 1mV
负载调节 10 mV
最大压差@电流 220mV@ 150mA
稳压器数量 1
最小输出电压 3.3V
Iq-静态电流 75μA
最大输入电压 5.5V
输出电流 150mA
纹波抑制-PSRR 62dB~55dB(100Hz~1kHz)
最小输入电压 1.6V
输出类型 Fixed
最大输出电压 3.3V
极性 正极
通用封装 XDFN-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP140BMXC330TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
