NCP148AFCT280T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 2.8 V输出, 450mA最大输出, 单路输出, WLCSP, 表面贴装, 4针
供应商型号: 10B-2981147-4
供应商: 国内现货
标准整包数: 5

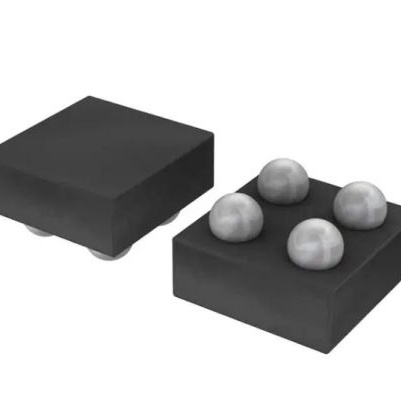

ON SEMICONDUCTOR LDO稳压器 NCP148AFCT280T2G

NCP148AFCT280T2G概述


    产品简介


    NCP148线性稳压器
    NCP148是一款线性稳压器,能够提供高达450 mA的输出电流。设计用于满足RF(射频)和模拟电路的要求,该器件具备低噪声、高电源抑制比(PSRR)、低静态电流和优秀的负载/线路瞬态响应等特点。适用于摄像模块的软启动功能提供了优化的上升速率控制。该器件采用1 µF输入和1 µF输出陶瓷电容器设计,并提供超小型0.35P封装,尺寸为0.64 mm x 0.64 mm的芯片级封装(CSP)。

    技术参数


    - 工作输入电压范围:1.9 V 至 5.5 V
    - 固定电压选项:1.8 V 至 5.14 V
    - 启动上升速率优化:适用于相机传感器
    - 精度:±2% 负载/温度范围内
    - 静态电流:典型值 55 nA
    - 关机电流:典型值 0.1 nA
    - 非常低的压差:450 mA时 150 mV
    - 超高电源抑制比(PSRR):典型值 98 dB @ 20 mA, f = 1 kHz
    - 超低噪声:10 µVRMS
    - 稳定性的陶瓷电容大小:1 µF
    - 封装形式:WLCSP4 0.64 mm x 0.64 mm x 0.33 mm CASE 567JZ
    - 无铅/无卤素/无溴阻燃剂,符合RoHS标准

    产品特点和优势


    NCP148的主要特点是其卓越的低噪声性能和高PSRR,使其非常适合对噪声敏感的应用场景。此外,它还具有低静态电流和非常低的压差,从而有助于延长电池寿命并提高效率。软启动功能能够确保稳定启动,避免因大电流涌入导致的损害。同时,内部过流保护和热关断功能提供了全面的安全保障。

    应用案例和使用建议


    典型应用场景
    - 摄像模块
    - 便携式设备
    - 智能手机、平板电脑
    - 相机、DVR、STB和摄像机
    使用建议
    - 输入电容选择:输入电容器应靠近器件放置以确保稳定性,建议使用X7R或X5R介电材料,电容值应大于或等于1 µF。
    - 输出去耦电容:推荐使用1 µF的X7R或X5R陶瓷电容器,并且最大ESR不应超过2 Ω。
    - 启用操作:EN引脚用于控制器件的启用/禁用状态。当EN引脚电压低于0.4 V时,器件被禁用,输出电压通过一个280 Ω电阻拉到GND。当EN引脚电压高于1.2 V时,器件被启用。启用时,软启动功能可防止过大的浪涌电流损坏被供电设备。

    兼容性和支持


    - 兼容性:该器件与多数常用陶瓷电容器兼容,但不推荐使用钽电容器。
    - 支持:厂商提供详细的技术文档、应用程序指南和客户支持服务。

    常见问题与解决方案


    1. 问题:输出电压不稳定
    - 解决方法:检查输入电容器是否按要求选用,并且电容器必须足够靠近器件放置。
    2. 问题:输出电流限制无法正常工作
    - 解决方法:确保短路保护功能未被触发,并确认输入电压在规定的范围内。
    3. 问题:器件在高温下性能下降
    - 解决方法:检查器件的散热情况,确保足够的通风和散热。

    总结和推荐


    综上所述,NCP148线性稳压器是一款高性能、高可靠性的低压差稳压器,适用于多种对噪声敏感的应用场景。其独特的低噪声性能、高PSRR和软启动功能使得它成为RF和模拟电路的理想选择。由于其优异的性能和广泛的适用性,我们强烈推荐此产品用于相关领域。

NCP148AFCT280T2G参数

参数
最大压差@电流 290mV@ 450mA
线路调节 0.02(Typ)
输出电流 450mA
纹波抑制-PSRR 91dB~48dB(100Hz~100kHz)
输出类型 Fixed
稳压器数量 1
最小输出电压 2.8V
负载调节 0.001%/mA(Typ)
极性 正极
最大输入电压 5.5V
最小输入电压 1.9V
Iq-静态电流 65μA
最大输出电压 2.8V
长*宽*高 670μm*670μm*250μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP148AFCT280T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP148AFCT280T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP148AFCT280T2G NCP148AFCT280T2G数据手册

NCP148AFCT280T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
