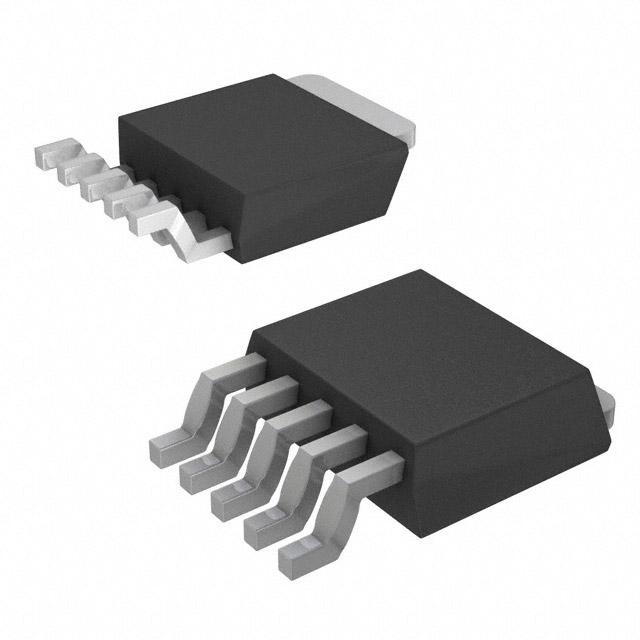

NCP4629HDT060T5G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(1kHz) 130μA 正极 Fixed 500mA 1 6V 4V 6V 24V 180mV@ 200mA 60mV 0.1%/V DPAK-5,TO-252 贴片安装,黏合安装
供应商型号: CY-NCP4629HDT060T5G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP4629HDT060T5G

NCP4629HDT060T5G概述


    产品简介


    NCP4629 是一款采用CMOS工艺制造的500mA低压差线性稳压器(LDO),具有宽输入电压范围,同时保持低静态电流。这款稳压器集成了过流保护和热关断等多项保护功能,使其成为适用于高功率工业应用的理想选择。NCP4629 主要用于家用电器、工业设备、电缆盒、卫星接收器、娱乐系统、汽车音响设备、导航系统、笔记本适配器、液晶电视、无绳电话和企业局域网系统、办公设备(如复印机、打印机、传真机、扫描仪和投影仪)等场合。

    技术参数


    - 输入电压范围:4 V至24 V
    - 输出电压范围:3.0 V至12.0 V(步长为0.1 V)
    - 输出电压精度:±2%
    - 最大输出电流:500 mA(当VIN = VOUT + 1 V时)
    - 线路调节率:0.05%/V
    - 短路电流限制:65 mA
    - 静态电流:70 μA至130 μA
    - 待机电流:0.1 μA至1 μA
    - 热关断温度:160°C
    - 热关断恢复温度:135°C
    - 电源抑制比(PSRR):60 dB(VOUT ≤ 6.0 V),50 dB(VOUT > 6.0 V)
    - 输出噪声电压:125 μVrms
    - 绝对最大额定值:输入电压 -0.3 V 至 36 V;输出电压 -0.3 V 至 VIN;芯片使能输入 -0.3 V 至 VIN
    - 封装:SOT-89-5 和 DPAK-5

    产品特点和优势


    - 高输入电压范围(36 V),适用于高功率工业应用。
    - 内置电流限制和热关断电路,确保稳定运行并延长使用寿命。
    - 宽输出电压范围(3.0 V至12.0 V),满足不同应用场景需求。
    - 优秀的线路和负载调节能力,保证输出电压稳定。
    - 稳压器功耗低,静态电流低(典型值100 μA)。

    应用案例和使用建议


    应用案例
    NCP4629 在多种设备中有广泛应用,例如家用电器、工业设备、车载音频系统和办公室设备等。典型应用电路如下图所示,其中需要考虑保护二极管的选择和摆放位置。
    ```plaintext
    VIN VOUT
    CE
    GND
    C1 C2
    470 nF 10 µF
    VIN VOUT NCP4629x
    ```
    使用建议
    - 在设计应用电路时,应正确放置保护二极管以防止反向电压。
    - 输入端应尽量靠近IC放置一个470 nF的陶瓷电容,以改善线性瞬态响应。
    - 输出端应放置一个10 µF的陶瓷电容,以实现稳定运行。
    - 通过使能引脚(CE)控制开关操作,如果不需要使能功能,可将CE引脚连接到VIN。

    兼容性和支持


    - NCP4629 支持多种封装类型(SOT-89-5 和 DPAK-5),可根据具体需求选择合适的封装。
    - 该产品与多种电子元器件兼容,适用于广泛的应用领域。
    - 厂商提供了详细的技术文档和应用指南,支持客户定制化需求。此外,厂商还提供技术支持和售后服务。

    常见问题与解决方案


    - 问题:稳压器发热严重,无法正常工作。
    - 解决方案:检查散热片是否安装良好,增加散热措施,或考虑使用更高效的散热方案。

    - 问题:输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,确认所有电容正确放置且无短路现象。

    - 问题:启用功能无法正常工作。
    - 解决方案:检查CE引脚的接法是否正确,确认CE引脚电压达到逻辑高电平(大于2.0 V)。

    总结和推荐


    NCP4629 作为一款高性能的低压差线性稳压器,具备出色的电气特性和稳定的性能,特别适合高功率工业应用。其广泛的输出电压范围、高精度、低静态电流和优秀的保护功能使其在市场上具备很强的竞争优势。推荐在需要高效、可靠稳压器的应用中使用此产品,以确保系统的长期稳定运行。

NCP4629HDT060T5G参数

参数
极性 正极
输出电流 500mA
最小输出电压 6V
最小输入电压 4V
最大输出电压 6V
Iq-静态电流 130μA
最大压差@电流 180mV@ 200mA
稳压器数量 1
输出类型 Fixed
最大输入电压 24V
负载调节 60mV
线路调节 0.1%/V
纹波抑制-PSRR 60dB(1kHz)
6.8mm(Max)
6.3mm(Max)
2.5mm(Max)
通用封装 DPAK-5,TO-252
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
