NCP717BMX285TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 35μA 正极 Fixed 300mA 1 2.85V 1.8V 2.85V 5.5V 265mV@ 300mA 12uV/mA(Typ) 400uV/V(Typ) XDFN-4 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP717BMX285TCG
供应商: Avnet
标准整包数: 1

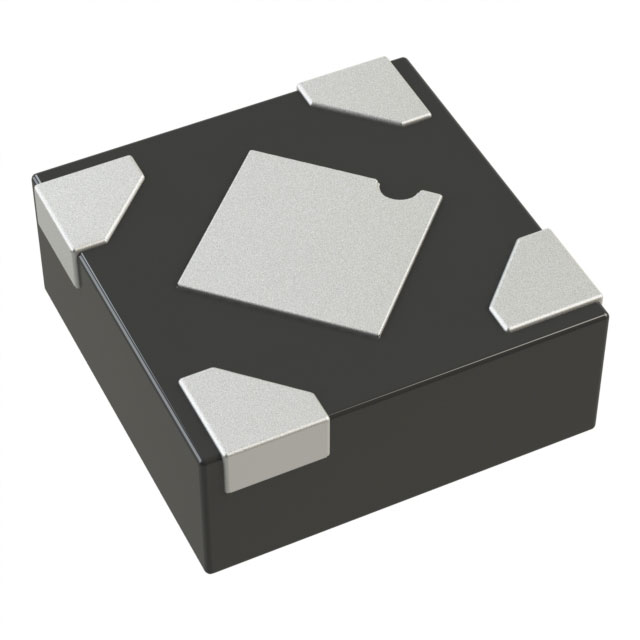

ON SEMICONDUCTOR LDO稳压器 NCP717BMX285TCG

NCP717BMX285TCG概述

    NCP717:300 mA超低静态电流低压差稳压器

    1. 产品简介


    NCP717 是一款300 mA的低压差(LDO)稳压器,适用于空间受限且噪声敏感的应用场合。NCP717 能够为工程师提供稳定的电压输出,具有非常低的静态电流(典型值为25 µA)和极低的噪声水平,特别适合电池供电的手持设备、PDA、智能手机等应用。

    2. 技术参数


    - 输入电压范围:1.8 V 至 5.5 V
    - 输出电压选项:固定输出电压,可选范围0.8 V 至 5 V(需联系工厂获取其他电压选项)
    - 静态电流:典型值为25 µA
    - 噪声:从100 Hz 到 100 kHz 的噪声为22 µVrms
    - 压差:典型值为175 mV(在300 mA时)
    - 精度:±2%
    - 电源抑制比(PSRR):70 dB(在1 kHz)
    - 保护特性:热关断和电流限制保护
    - 封装:XDFN 1.0 x 1.0 mm 封装
    - 无铅:是

    3. 产品特点和优势


    - 超低静态电流:典型值仅为25 µA,显著延长电池寿命。
    - 低噪声设计:从100 Hz到100 kHz的噪声水平低至22 µVrms,保证信号完整性。
    - 高精度输出:在负载、线路和温度范围内保持±2%的精度。
    - 优异的热稳定性:通过内部热关断保护电路确保可靠性。

    4. 应用案例和使用建议


    - PDA、手机、GPS、智能手机:NCP717 可以作为这些设备中关键组件的电源管理单元,确保稳定的电压输出。
    - 无线耳机、无线局域网、蓝牙、Zigbee:通过低功耗设计提高设备的整体能效。
    - 便携式医疗设备:在医疗环境中,低噪声和高精度的电源对于设备的可靠运行至关重要。
    使用建议:为了获得最佳性能,建议使用至少1 µF的陶瓷电容连接到OUT和GND端,确保系统稳定。此外,在选择输入电容时也应考虑其ESR值,以确保系统的稳定性。

    5. 兼容性和支持


    - 兼容性:NCP717 支持多种设备和电路板布局,能够与各种便携式电子产品兼容。
    - 支持和维护:NCP717 由ON Semiconductor公司提供技术支持和售后保障,用户可以通过官网获取详细的订购信息和应用指南。

    6. 常见问题与解决方案


    - 问题:设备无法正常启动。
    解决办法:检查输入电压是否在规定范围内,确认EN引脚正确配置。
    - 问题:输出电压不稳定。
    解决办法:确认输入电容和输出电容的容量及ESR值是否符合要求。
    - 问题:热关断触发频繁。
    解决办法:检查散热条件,必要时增加散热片以提高热效率。

    7. 总结和推荐


    NCP717是一款性能出色的低压差稳压器,具有超低静态电流和低噪声的优点,非常适合于电池供电的便携式电子设备。通过其高精度和可靠的保护机制,NCP717 在众多应用中表现出色,值得推荐。无论是消费电子产品还是工业设备,NCP717 都是一个值得信赖的选择。

NCP717BMX285TCG参数

参数
最小输出电压 2.85V
输出类型 Fixed
最大输出电压 2.85V
最小输入电压 1.8V
负载调节 12uV/mA(Typ)
最大输入电压 5.5V
Iq-静态电流 35μA
线路调节 400uV/V(Typ)
极性 正极
输出电流 300mA
稳压器数量 1
最大压差@电流 265mV@ 300mA
纹波抑制-PSRR -
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 XDFN-4
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

NCP717BMX285TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP717BMX285TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP717BMX285TCG NCP717BMX285TCG数据手册

NCP717BMX285TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
