NCV866710D250R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 49μA 正极 Fixed 5.5V 5V 40V 450mV@ 100mA,600mV@ 150mA 10mV 0mV SOP 贴片安装,黏合安装
供应商型号: CY-NCV866710D250R2G
供应商:
标准整包数: 1

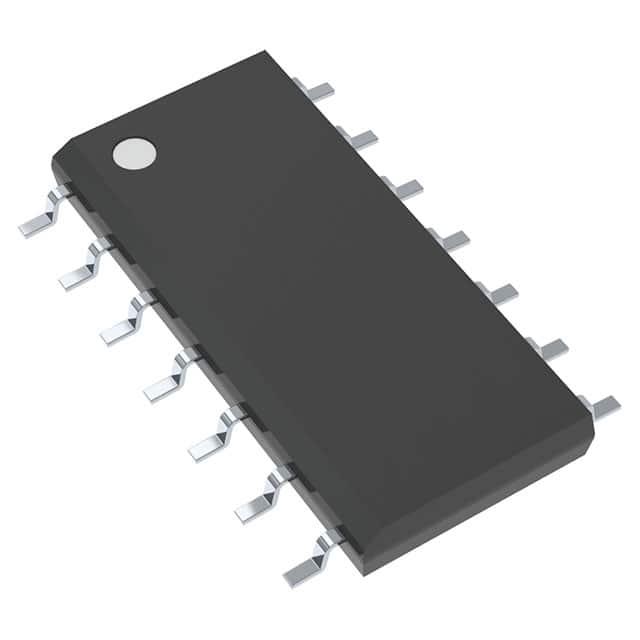

ON SEMICONDUCTOR LDO稳压器 NCV866710D250R2G

NCV866710D250R2G概述


    产品简介


    NCV8667是一款具有150 mA输出电流能力的低压差(LDO)稳压器,专为微处理器应用设计。它集成了启用(Enable)、复位(Reset)及早期预警(Early Warning)功能,能够应对汽车领域的严苛环境。得益于其内置的高精度1 MΩ电阻分压器,NCV8667显著减少了整个系统的静态电流需求,并且减少了外部组件的数量。其非常低的静态电流——可低至28 µA(可调早期预警阈值选项)或42 µA(预设早期预警阈值选项),使其非常适合永久连接到电池上的应用,无论是在负载存在还是不存在的情况下都能保持极低的功耗。此外,启用功能可以进一步将静态电流降低到仅1 µA。NCV8667还包含过流保护、热关断以及反向输出电流保护等功能。

    技术参数


    - 输出电压选项:5 V
    - 输出电压精度:±2%
    - 最大输出电流:150 mA
    - 非常低的静态电流:
    - 可调早期预警阈值选项:典型值28 µA
    - 预设早期预警阈值选项:典型值42 µA
    - 非常低的压降电压
    - 早期预警阈值精度:±10%(在整个温度范围内,使用±1%,100 ppm/°C的外部电阻RSIext)
    - 启用功能(最大关闭时的静态电流为1 µA)
    - 微处理器兼容控制功能:
    - 带可调上电延迟的复位功能
    - 早期预警功能
    - 宽输入电压操作范围:高达40 V
    - 保护特性:
    - 过流限制
    - 热关断
    - 反向输出电流保护
    - 无铅器件

    产品特点和优势


    NCV8667的独特之处在于其高度集成的功能集合,特别是在汽车环境中对稳定性和效率的要求极高。它的早期预警功能通过精确的电阻分压器实现,从而减少了对外部组件的需求,简化了电路设计。此外,其低静态电流特性使得它成为电池供电设备的理想选择,而其强大的保护机制则确保了系统的可靠性和安全性。

    应用案例和使用建议


    NCV8667适用于多种汽车应用,包括车身控制模块、仪表盘和集群系统、乘员保护与舒适系统以及动力总成系统。例如,在车身控制模块中,NCV8667可以用于管理各种传感器和执行器的电源供应,确保系统的稳定运行。对于动力总成系统,它可以作为关键组件来调节和分配电力,提高整体效率。
    使用建议方面,设计师应当注意正确的外部元件选择以最大化产品的性能。例如,选择适当的电容值和ESR范围来保证稳定性。此外,合理设置复位延迟时间和早期预警阈值可以根据具体的应用需求进行调整,增强系统的灵活性。

    兼容性和支持


    NCV8667与市场上广泛使用的微处理器和其他标准组件兼容,便于集成进现有的设计方案中。安森美半导体公司提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题:如何正确选择外部电阻RSIext?
    - 解答:根据所需的早期预警电压阈值选择合适的RSIext阻值。可以通过参考手册中的图表计算得出最佳值。

    - 问题:当负载发生变化时,输出电压是否会受到影响?
    - 解答:不会。NCV8667具有优秀的负载调节性能,即使在较大的负载变化下也能保持稳定的输出电压。

    总结和推荐


    综上所述,NCV8667以其卓越的性能、紧凑的设计和广泛的适用性成为汽车电子领域的一个优秀选择。无论是从技术创新还是实际应用的角度来看,这款产品都展现出了强大的市场竞争力。因此,强烈推荐使用NCV8667来满足各种复杂且严格的汽车电子需求。

NCV866710D250R2G参数

参数
Iq-静态电流 49μA
输出电流 -
最小输出电压 -
稳压器数量 -
最大压差@电流 450mV@ 100mA,600mV@ 150mA
最小输入电压 5.5V
纹波抑制-PSRR -
最大输入电压 40V
最大输出电压 5V
线路调节 0mV
负载调节 10mV
极性 正极
输出类型 Fixed
8.75mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 散装,卷带包装

NCV866710D250R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV866710D250R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV866710D250R2G NCV866710D250R2G数据手册

NCV866710D250R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.9227 ¥ 7.9396
300+ $ 0.9142 ¥ 7.8681
500+ $ 0.9057 ¥ 7.7966
1000+ $ 0.8803 ¥ 7.4389
5000+ $ 0.8803 ¥ 7.4389
库存: 4857
起订量: 126 增量: 1
交货地:
最小起订量为:100
合计: ¥ 793.96
