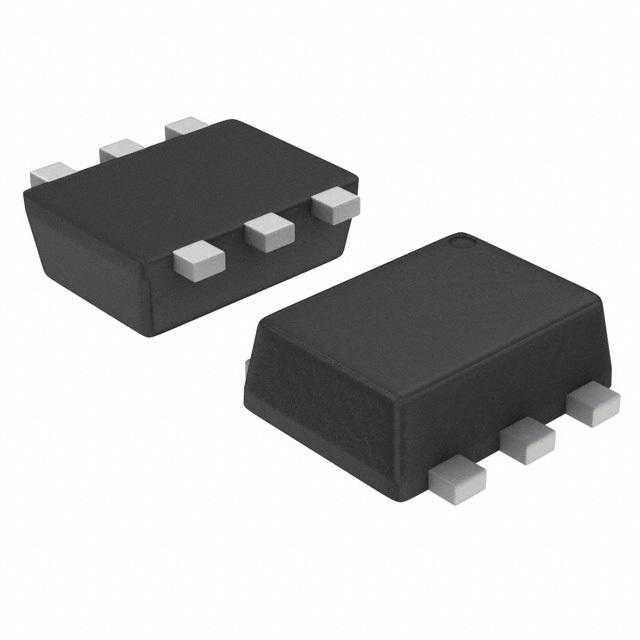

NCV8170BXV300T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 47dB(1kHz) 900nA 正极 fixed 150mA 1 3V 2.2V 3V 5.5V 260mV@ 150mA 20mV 0.2%/V SOT-563 贴片安装 1.6mm*1.2mm*550μm
供应商型号: CY-NCV8170BXV300T2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8170BXV300T2G

NCV8170BXV300T2G概述

    NCV8170 LDO Regulator - 技术手册解析

    1. 产品简介


    NCV8170系列是一种专门用于连续电池供电应用的CMOS低压降(LDO)调节器。这些产品设计用于需要超低静态电流的应用,例如无线通信设备。通过将静态电流降至典型值为0.5 μA,NCV8170能够确保长时间的电池使用寿命。此外,该器件具有动态瞬态增强功能,可以提升设备对瞬变的响应能力。
    主要特点:
    - 输入电压范围:2.2 V至5.5 V
    - 输出电压范围:1.2 V至3.6 V(以0.1 V为步进)
    - 静态电流典型值:0.5 μA
    - 最低压差:170 mV(典型值)
    - 输出精度高:±1%
    - 支持陶瓷电容稳定化
    - 过流保护
    - 热关断保护
    - NCV8170A型号可选主动放电功能
    - 封装形式:1 × 1 mm xDFN4 和 SOT−563
    - 符合AEC-Q100标准,并支持PPAP
    - 无铅,无卤素,符合RoHS标准
    应用领域:
    - 车载远程信息处理和娱乐系统
    - 汽车无钥匙进入系统
    - 先进驾驶辅助系统(ADAS)摄像头模块
    - 导航系统

    2. 技术参数


    NCV8170的技术规格如下:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VIN | 输入电压 | 2.2 | - | 5.5 | V |
    | VOUT | 输出电压 | -40°C ≤ TJ ≤ 125°C | 1.176 | 1.2 | 1.224 | V |
    | LineReg | 线路调整率 | 2.5 V < VIN ≤ 5.5 V, IOUT = 1 mA | - | 0.05 | 0.20 | %/V |
    | LoadReg | 负载调整率 | 0 mA < IOUT ≤ 150 mA, VIN = 2.5 V | -20 | 1 | 20 | mV |
    | VDO | 压差 | - | - | - | mV |
    | IOUT | 输出电流 | - | 150 | - | mA |
    | ISC | 短路电流限制 | VOUT = 0 V | - | 225 | - | mA |
    | IQ | 静态电流 | IOUT = 0 mA | - | 0.5 | 0.9 | μA |
    | ISTB | 待机电流 | VEN = 0 V, TJ = 25°C | - | 0.1 | 0.5 | μA |

    3. 产品特点和优势


    NCV8170的主要特点在于其极低的静态电流,这使得电池寿命显著延长。此外,其低压差特性(170 mV,典型值)能够在负载变化时保持输出电压稳定。过流保护和热关断保护机制进一步提升了其可靠性,适用于汽车和其他需要高度安全性的环境。
    优势:
    - 极低静态电流,确保长电池寿命
    - 低压差,适合宽范围的负载变化
    - 支持陶瓷电容稳定化,减少外部元件数量
    - 高度集成,提供多种封装选择
    - AEC-Q100认证,适用于汽车级应用

    4. 应用案例和使用建议


    NCV8170系列非常适合应用于汽车电子设备,如远程信息处理系统、无钥匙进入系统、导航系统和摄像头模块等。以下是使用建议:
    - 在使用NCV8170时,应确保输入电压范围在2.2 V到5.5 V之间,并根据具体应用选择合适的输出电压。
    - 使用陶瓷电容器时,建议采用至少1 μF的容量以保持稳定。
    - 设备在待机状态下的电流仅为0.5 μA,这对于电池驱动的设备来说是一个重要的节能特性。
    - 在实际应用中,需注意过流保护和热关断保护,以防止电路异常导致损坏。

    5. 兼容性和支持


    NCV8170适用于广泛的电子设备,并且由于其无铅、无卤素、RoHS兼容的特点,与现代环保标准相契合。该系列产品经过AEC-Q100认证,确保了其在汽车环境中的可靠性。此外,厂商提供了详细的订购和标记信息,用户可以根据需求选择合适的封装。

    6. 常见问题与解决方案


    以下是一些可能遇到的问题及其解决方案:
    - 问题1:输出电压不稳定。
    解决方案: 检查输入电压是否在规定范围内,并确认外部电容是否正确安装。如果使用陶瓷电容,请确保电容容量至少为1 μF。

    - 问题2:设备温度过高。
    解决方案: 检查散热措施是否到位,必要时增加散热片或降低负载电流。另外,也可以查看是否有过热保护机制触发。

    - 问题3:设备出现短路。
    解决方案: 确认所有连接正常,并检查负载是否合适。如果发现短路情况,立即切断电源并排查故障点。

    7. 总结和推荐


    总体而言,NCV8170系列是一种高性能的LDO调节器,特别适用于需要低功耗、高可靠性的车载电子系统。其独特的特性使其在市场上具备较高的竞争力。对于需要长时间电池供电且空间受限的应用场合,强烈推荐使用这款产品。
    希望上述解析能够帮助您更好地了解NCV8170 LDO调节器,并为您的设计提供参考。

NCV8170BXV300T2G参数

参数
极性 正极
最大输入电压 5.5V
最小输出电压 3V
纹波抑制-PSRR 47dB(1kHz)
Iq-静态电流 900nA
负载调节 20mV
最大压差@电流 260mV@ 150mA
稳压器数量 1
输出类型 fixed
线路调节 0.2%/V
最小输入电压 2.2V
输出电流 150mA
最大输出电压 3V
长*宽*高 1.6mm*1.2mm*550μm
通用封装 SOT-563
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
