NCV8570BMN180R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 82dB~63dB(1kHz~10kHz) 110μA 正极 Fixed 200mA 1 1.8V 2.5V 1.8V 5.5V 5mV 0.1%/V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCV8570BMN180R2G
供应商: 海外现货
标准整包数: 1

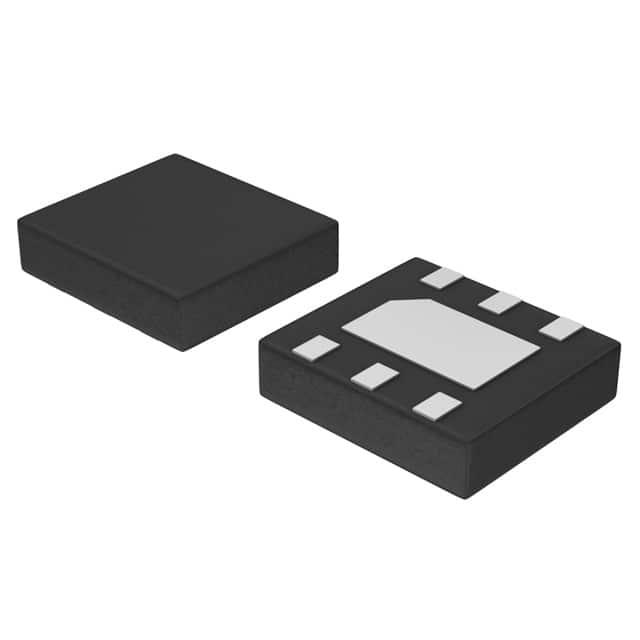

ON SEMICONDUCTOR LDO稳压器 NCV8570BMN180R2G

NCV8570BMN180R2G概述

    NCV8570B 200 mA Linear Voltage Regulator

    产品简介


    NCV8570B是一款具有超低噪声特性的200 mA低压降(Low Dropout, LDO)线性稳压器。它特别适用于射频(RF)、音频和成像应用。这款稳压器采用先进的BiCMOS工艺制造,能够在保持极低接地电流消耗的同时提供卓越的动态性能和低噪声特性。

    技术参数


    - 输入电压范围: 2.5 V至5.5 V
    - 输出电压选项: 1.8 V, 2.5 V, 2.8 V, 3.0 V, 3.3 V
    - 电源纹波抑制比(PSRR): 1 kHz时典型值为82 dB
    - 负载调节: ±0.2%
    - 输出噪声电压: 10 Hz到100 kHz范围内典型值为10 μVrms (1.8 V输出)
    - 最大输出电流: 200 mA
    - 最小输出短路电流: 205 mA
    - 引脚数量: 6针
    - 封装类型: DFN6 (2x2.2 mm) 和 TSOP-5

    产品特点和优势


    1. 超低噪声:1.8 V输出时典型噪声仅为10 μVrms。
    2. 高电源纹波抑制比(PSRR):1 kHz时典型值为82 dB。
    3. 稳定性和快速响应:仅需低值陶瓷电容即可稳定,且在负载变化时表现出色。
    4. 非常低的接地电流:满载条件下典型值为75 μA。
    5. 极低的睡眠模式电流:最大值为1 μA。
    6. 主动放电电路:确保快速关闭输出。
    7. 保护机制:包括过流保护和热关断保护。
    8. 小尺寸封装:DFN6封装尺寸仅为2x2.2 mm,适合便携式设备和空间受限的应用场合。

    应用案例和使用建议


    - 卫星和高清广播:NCV8570B出色的噪声抑制能力和电源纹波抑制能力使其适用于对信号质量要求较高的卫星通信系统。
    - 便携式DVD娱乐系统:由于其超低功耗和小型封装,非常适合便携式娱乐设备。
    - 导航系统:如GPS系统,其中对电源噪声敏感度较高,NCV8570B可以提供所需的高PSRR和低噪声水平。
    - 车载摄像头:用于车道检测和倒车视图系统,保证在汽车内部和外部复杂环境中稳定的电源供应。
    使用建议:
    - 在设计电路板时,确保输入电容(CIN)和输出电容(COUT)尽可能靠近器件引脚,以减少噪声干扰。
    - 对于更高的PSRR需求,可选用更大的噪声旁路电容(Cnoise),但需注意可能增加的启动时间。
    - 避免使用小于10 nF的噪声旁路电容,以防止启动时的过冲现象。

    兼容性和支持


    - NCV8570B与多种类型的输出电容兼容,包括陶瓷电容(如X5R和X7R),最低推荐值为1 μF。
    - 支持自动控制装置,如芯片使能功能,允许逻辑控制输出电压的开启和关闭。
    - 具备内部5 MΩ下拉电阻,确保在EN引脚未连接时设备能够关闭。

    常见问题与解决方案


    - 问题:设备在开启后噪声过大。
    - 解决方案:检查输入和输出电容的选择,建议选择符合推荐值的电容。如果噪声仍不达标,考虑使用更大的噪声旁路电容(如100 nF)。
    - 问题:设备在关闭状态下仍有微弱电流。
    - 解决方案:确保EN引脚通过内部5 MΩ下拉电阻正确连接至GND。如果问题依旧,考虑更换故障部件。

    总结和推荐


    NCV8570B是一款集高性能、低噪声和低功耗于一体的线性稳压器。它不仅在电源管理方面表现优异,还具备出色的热管理和保护功能。其广泛的应用范围和易于使用的特性使其成为众多电子设备的理想选择。对于需要高精度电源稳定性的应用,我们强烈推荐使用NCV8570B。

NCV8570BMN180R2G参数

参数
最大输出电压 1.8V
最小输入电压 2.5V
负载调节 5mV
最小输出电压 1.8V
纹波抑制-PSRR 82dB~63dB(1kHz~10kHz)
最大压差@电流 -
稳压器数量 1
Iq-静态电流 110μA
最大输入电压 5.5V
输出类型 Fixed
线路调节 0.1%/V
输出电流 200mA
极性 正极
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8570BMN180R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8570BMN180R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8570BMN180R2G NCV8570BMN180R2G数据手册

NCV8570BMN180R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
