NCP512SQ27T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 50dB(1kHz) 1μA 正极 fixed 80mA 1 2.7V 2.7V 6V 300mV@ 80mA 0.8mV/mA 3mV/V SOT 贴片安装
供应商型号: FL-NCP512SQ27T2G
供应商: 海外现货
标准整包数: 1

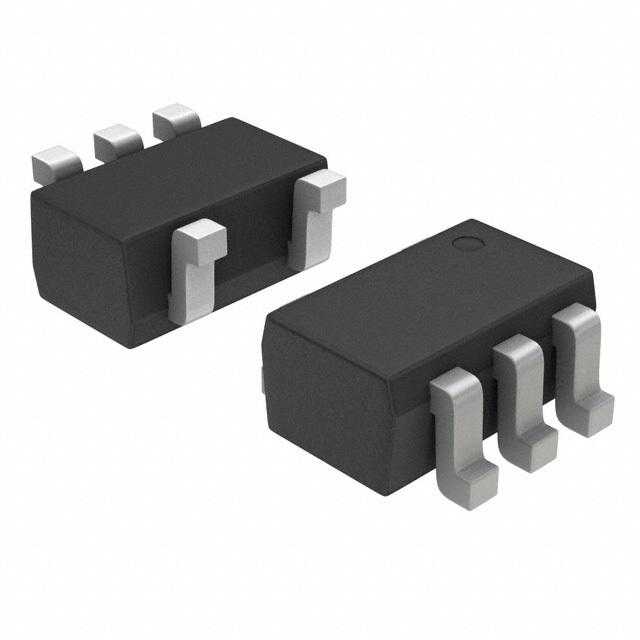

ON SEMICONDUCTOR LDO稳压器 NCP512SQ27T2G

NCP512SQ27T2G概述


    产品简介


    NCP512系列固定输出线性稳压器是专为手持通信设备及便携式电池供电应用设计的,特别适用于需要低静态电流的应用场合。这些设备的超低静态电流(典型值为40 μA)使其非常适合于电池供电的应用。每个设备集成了一个电压基准单元、误差放大器、PMOS功率晶体管以及用于设置输出电压、限流和温度限制保护电路的电阻。

    技术参数


    - 输出电压:1.3 V 至 5.0 V(以100 mV递增)
    - 最大输入电压:6.0 V
    - 静态电流:40 μA 典型值
    - 低输出电流:200 mA
    - 低dropout电压:180 mV 在3.0 V 输出电压下以80 mA 负载电流时
    - 输出电压精度:±2.0%
    - 工作温度范围:-40°C 至 85°C
    - 无铅封装

    产品特点和优势


    NCP512系列稳压器的主要优势在于其超低的静态电流(40 μA),这大大提高了电池供电设备的能效。此外,它具有稳定的输出电压、良好的负载调节能力和线性调节能力。其独特的内部保护电路(如过温保护)确保了设备的安全可靠运行。紧凑的SC70-5表面贴装封装使得NCP512易于集成到空间有限的设备中。

    应用案例和使用建议


    NCP512系列广泛应用于各种便携式电子产品,如蜂窝电话、便携式消费类产品、手持仪器、摄像机和照相机等。根据其在不同应用场景中的表现,建议在使用过程中遵循以下几点建议:
    1. 确保输入和接地线路足够宽,以减少阻抗并防止噪声干扰。
    2. 将外部组件(特别是输出电容)尽可能靠近电路连接,以缩短引线长度。
    3. 注意热管理,特别是在高功率应用中,良好的PCB布局可以有效降低接点温度。

    兼容性和支持


    NCP512系列稳压器适用于多种陶瓷和钽电解电容器,这提高了其灵活性和适用性。NCP512还提供了详细的订购和发货信息,确保用户能够方便地获取所需型号的产品。ON Semiconductor公司提供全方位的支持和维护服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问:NCP512系列的过温保护如何工作?
    - 答: 当接点温度超过典型值160°C时,过温保护电路会激活,使稳压器关闭。这种设计可防止因意外过热导致的故障。

    - 问:如何确定NCP512的最大功耗?
    - 答: 最大功耗可以通过公式 PD = TJ(max) - TA / RθJA 计算得出。例如,在25°C时,最大功耗可达250 mW。

    总结和推荐


    NCP512系列稳压器凭借其卓越的性能参数和多样化的应用潜力,非常适合作为便携式设备的电源管理解决方案。其超低的静态电流、稳定可靠的输出电压和优秀的热管理功能,使其成为市场上同类产品中的佼佼者。因此,强烈推荐在需要高效、低功耗电源管理的项目中使用NCP512系列稳压器。

NCP512SQ27T2G参数

参数
最小输入电压 -
最大压差@电流 300mV@ 80mA
线路调节 3mV/V
输出电流 80mA
最小输出电压 2.7V
最大输入电压 6V
负载调节 0.8mV/mA
输出类型 fixed
最大输出电压 2.7V
Iq-静态电流 1μA
极性 正极
纹波抑制-PSRR 50dB(1kHz)
稳压器数量 1
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SOT
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP512SQ27T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP512SQ27T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP512SQ27T2G NCP512SQ27T2G数据手册

NCP512SQ27T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
