NCV8170BXV250T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 57dB(1kHz) 900nA 正极 fixed 150mA 1 2.5V 2.2V 2.5V 5.5V 350mV@ 150mA 20mV 0.2%/V SOT-563 贴片安装 1.6mm*1.2mm*550μm
供应商型号: CY-NCV8170BXV250T2G
供应商: Avnet
标准整包数: 1

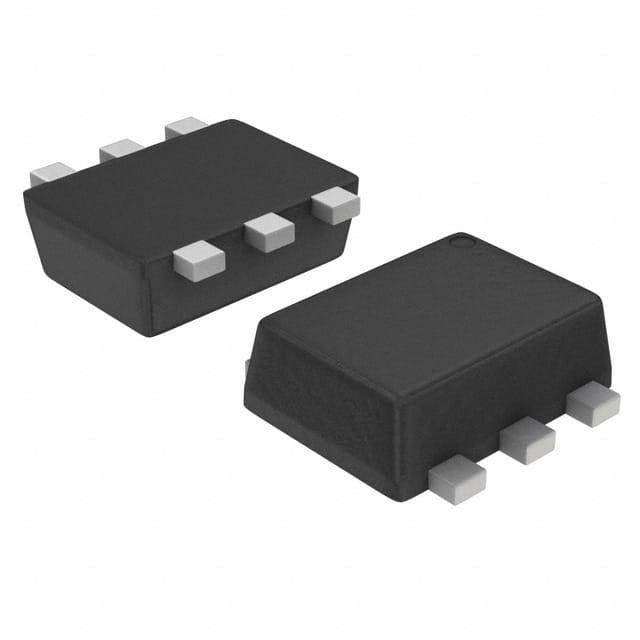

ON SEMICONDUCTOR LDO稳压器 NCV8170BXV250T2G

NCV8170BXV250T2G概述


    产品简介


    NCV8170系列低压差(LDO)稳压器是一种专为电池供电应用设计的超低静态电流(IQ)CMOS线性稳压器。适用于需要长时间电池续航的应用场合,例如车载信息娱乐系统、遥控无钥匙进入系统、高级驾驶辅助系统(ADAS)摄像头模块及导航系统等。该系列产品提供多种输出电压版本,能够满足不同的电压需求,确保设备的稳定运行。

    技术参数


    | 参数 | 基本值 | 最小值 | 最大值 | 单位 |

    | 输入电压范围 | 2.2 V 至 5.5 V | - | - | V |
    | 输出电压范围 | 1.2 V 至 3.6 V (步进0.1 V) | - | - | V |
    | 静态电流(典型值) | 0.5 μA | - | - | μA |
    | 低压差(典型值) | 170 mV (150 mA负载下) | - | - | mV |
    | 输出电压精度 | ±1% | - | - | - |
    | 支持陶瓷电容 | 1 μF | - | - | μF |
    | 过流保护 | 是 | - | - | - |
    | 热关断保护 | 是 | - | - | - |
    | 封装选项 | 1×1 mm xDFN4 和 SOT−563 | - | - | - |

    产品特点和优势


    - 超低静态电流:典型值仅为0.5 μA,显著延长电池寿命。
    - 高输出精度:±1% 的高输出电压精度,确保稳定的电压输出。
    - 动态瞬态增强:采用动态静态电流调整,提升设备在突变负载条件下的响应能力。
    - 小型封装:提供1×1 mm的小型封装,非常适合空间受限的设计。
    - 高集成度:具备过流和热关断保护,内置启用/禁用电路。
    - 环保材料:无铅、无卤素,符合RoHS标准,环保且安全可靠。

    应用案例和使用建议


    应用案例
    - 车载信息娱乐系统:这类系统通常需要高效稳定的电源供应,以保证各种车载娱乐功能的正常运行。NCV8170可确保这些系统的电压输出稳定,不会因为电源波动而影响音视频播放。

    - 汽车遥控无钥匙进入系统:此系统依赖于稳定的电源供应来确保准确识别信号。NCV8170的高输出精度和稳定的电压输出有助于提高系统的可靠性,减少误报现象。
    使用建议
    - 输入滤波:建议在输入端连接一个至少1 μF的陶瓷电容,以降低高频噪声干扰。
    - 输出滤波:选择X5R或X7R类型的陶瓷电容,这些电容具有较低的温度依赖性,推荐用于输出滤波。
    - 布局设计:尽量保持PCB上的VIN和GND走线尽可能宽,以减少阻抗并避免噪声干扰。
    - 热管理:考虑到热关断保护,应注意散热设计,避免因温度过高导致的系统失效。

    兼容性和支持


    - 封装选项:支持1×1 mm的xdfn4和sot-563封装,便于嵌入各种尺寸紧凑的设计中。
    - 认证支持:AEC-Q100认证,适合汽车行业及其他需要独特场地和控制变更要求的应用。
    - 制造商支持:提供详细的技术支持和应用指南,确保用户能充分发挥NCV8170的功能并有效解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品出现异常温升 | 检查散热设计是否合理,增加散热片或改进PCB布局以改善散热效果。 |
    | 输出电压不稳定 | 检查输入和输出电容是否符合规格要求,确保选用适当的陶瓷电容。 |
    | 设备无法启动 | 检查EN引脚电压是否在指定范围内,确保符合启用/禁用的阈值电压要求。 |
    | 系统噪音较大 | 调整外部滤波电容的选型和放置位置,尝试减小电源噪声。 |

    总结和推荐



    总结


    NCV8170系列LDO稳压器凭借其超低静态电流、高精度输出电压、小型封装等特点,在电池供电的应用环境中表现出色。它广泛应用于各种车载系统,为这些系统提供了可靠的电源保障。尤其适合对电源稳定性要求较高的场合,如信息娱乐系统和ADAS摄像头模块。
    推荐
    综上所述,鉴于NCV8170系列的诸多优点及其在不同应用中的出色表现,强烈推荐在需要长电池续航和高性能电源管理的电池供电系统中使用这款稳压器。其卓越的性能、紧凑的体积以及完备的支持服务,使其成为众多应用的理想选择。

NCV8170BXV250T2G参数

参数
输出类型 fixed
线路调节 0.2%/V
最大输入电压 5.5V
稳压器数量 1
最大压差@电流 350mV@ 150mA
输出电流 150mA
最大输出电压 2.5V
负载调节 20mV
最小输入电压 2.2V
Iq-静态电流 900nA
纹波抑制-PSRR 57dB(1kHz)
极性 正极
最小输出电压 2.5V
长*宽*高 1.6mm*1.2mm*550μm
通用封装 SOT-563
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8170BXV250T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8170BXV250T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8170BXV250T2G NCV8170BXV250T2G数据手册

NCV8170BXV250T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
