NCP103AMX160TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 95μA 正极 fixed 150mA 1 1.6V 1.7V 1.6V 5.5V 10mV 0.01(Typ) DFN 贴片安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP103AMX160TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP103AMX160TCG

NCP103AMX160TCG概述

    NCP103低dropout调节器技术手册

    产品简介


    NCP103是一款150mA低压差线性稳压器(LDO),专为高稳定性、低噪声的电源需求设计,适用于空间受限且噪声敏感的应用场景。该产品采用动态静态电流调整技术,能够在空载状态下实现极低的静态电流消耗,特别适合于电池供电的便携式设备。典型应用场景包括PDA、手机、GPS、智能手机、无线电话、无线局域网、蓝牙、Zigbee以及便携式医疗设备等。

    技术参数


    - 输入电压范围:1.7V至5.5V
    - 固定输出电压选项:0.9V至3.5V
    - 静态电流:典型值为50μA
    - 待机电流:典型值为0.1μA
    - 低压差:150mA时典型值为75mV
    - 室温精度:±1%
    - 电源纹波抑制比:75dB @ 1kHz
    - 热关断及限流保护
    - 使用1μF陶瓷电容即可稳定

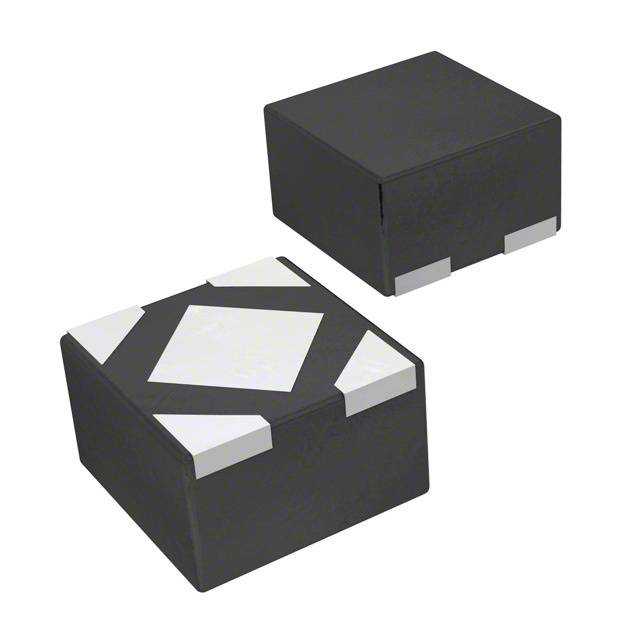

    - 封装形式:uDFN 1.0 x 1.0mm
    - 无铅、无卤素、符合RoHS标准

    产品特点和优势


    NCP103的主要特点是超低的静态电流和极佳的电源纹波抑制能力。其出色的动态性能和负载/线路瞬态响应使得它成为便携式设备的理想选择。此外,它具备热关断和电流限制保护功能,提高了系统的可靠性和鲁棒性。最小的封装尺寸(1.0 x 1.0mm)也使其在空间受限的设计中具有显著的优势。

    应用案例和使用建议


    NCP103非常适合用于便携式电子设备中,如手机和平板电脑等。根据技术手册,为了确保最佳性能,建议在输入端使用至少1μF的陶瓷电容,以提供低阻抗路径来滤除AC信号或噪声。对于输出端,建议使用1μF的陶瓷电容,X7R或X5R电介质以保持良好的温度稳定性。
    在设计时,可以考虑以下几点优化方案:
    1. 使用较小的等效串联电阻(ESR)电容器以提高负载瞬态响应和高频PSRR。
    2. 避免使用电感大的钽电容器,因其ESR大且温度依赖性强。

    兼容性和支持


    NCP103可以直接与其他电子元件或设备兼容,如陶瓷电容等。制造商提供了全面的支持和服务,包括技术文档、样品请求和批量订购服务。

    常见问题与解决方案


    1. 问题:无法启动调节器
    - 解决方案:确保EN引脚电压高于0.9V。
    2. 问题:输出电压不稳定
    - 解决方案:检查并替换输出电容器,确保其容量和ESR在推荐范围内。
    3. 问题:热关断频繁触发
    - 解决方案:增加散热措施,如增加散热铜箔面积或使用更大封装的元件。

    总结和推荐


    NCP103凭借其出色的性能和低功耗特性,在电池供电设备领域具有广泛的应用前景。它不仅在高精度要求的环境中表现出色,而且在极端温度下也能保持稳定的性能。总体来说,这款产品是设计者们一个值得信赖的选择,特别是在需要高性能、低功耗稳压器的应用场合中。因此,我们强烈推荐使用NCP103。

NCP103AMX160TCG参数

参数
纹波抑制-PSRR 75dB(1kHz)
极性 正极
输出电流 150mA
最小输出电压 1.6V
最小输入电压 1.7V
线路调节 0.01(Typ)
输出类型 fixed
稳压器数量 1
Iq-静态电流 95μA
最大压差@电流 -
负载调节 10mV
最大输入电压 5.5V
最大输出电压 1.6V
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP103AMX160TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP103AMX160TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP103AMX160TCG NCP103AMX160TCG数据手册

NCP103AMX160TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0564 ¥ 0.4768
5000+ $ 0.0564 ¥ 0.4768
库存: 1347005
起订量: 2098 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 476.8
