NCV8163AMX180TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 1.8 V输出, 250mA最大输出, 单路输出, XDFN, 表面贴装, 4针
供应商型号: NCV8163AMX180TBG
供应商: 国内现货
标准整包数: 10

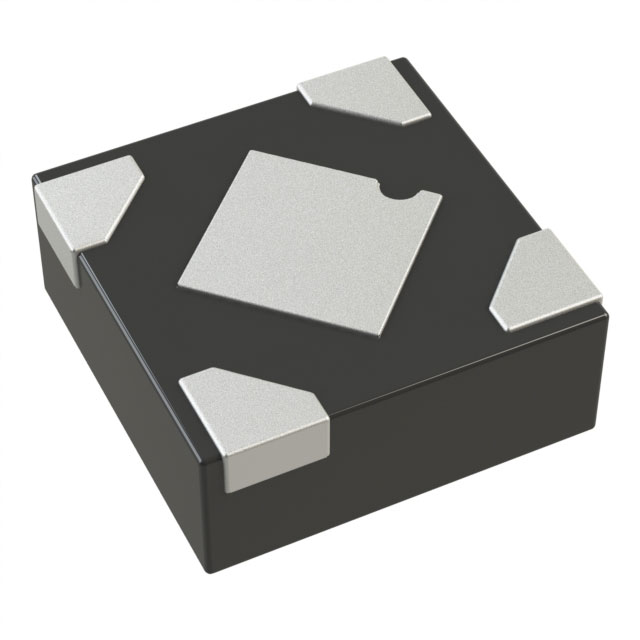

ON SEMICONDUCTOR LDO稳压器 NCV8163AMX180TBG

NCV8163AMX180TBG概述

    NCV8163 LDO稳压器技术手册

    产品简介


    产品名称:NCV8163 LDO稳压器
    产品类型:低压差(LDO)线性稳压器
    主要功能:
    - 输出电流可达250mA
    - 超低噪声(Ultra-low noise)
    - 高电源抑制比(High PSRR)
    - 超低静态电流(Ultra-low quiescent current)
    应用领域:
    - 自动驾驶辅助系统(ADAS)
    - 信息娱乐及仪表盘系统(Infotainment & Cluster)
    - 远程信息处理系统(Telematics)
    - 通用汽车和工业应用
    - 智能建筑和工厂自动化
    - 智能电表

    技术参数


    - 输入电压范围:2.2V至5.5V
    - 输出电压选项:固定电压选项,从1.2V到5.3V
    - 精度:负载/温度范围内精度±2%
    - 静态电流:典型值12μA
    - 关机电流:典型值0.1μA
    - 最低压降:250mA时,典型值80mV@3.3V
    - 电源抑制比(PSRR):20mA时,典型值92dB@1kHz
    - 输出噪声:典型值6.5μVRMS
    - 稳定电容:1μF小型陶瓷电容
    - 封装选项:XDFN4 0.65P, 1mm x 1mm 和TSOP-5封装
    - 特殊标识:NCV前缀,适用于具有独特现场和控制变更要求的应用;符合AEC-Q100标准,并提供PPAP认证
    - 环保属性:无铅、无卤素、BFR-Free,RoHS合规

    产品特点和优势


    - 高性能:具有超低噪声和高PSRR,特别适合RF和敏感模拟电路应用。
    - 低功耗:静态电流低至12μA,关机电流仅为0.1μA,实现节能高效。
    - 高可靠性:通过AEC-Q100认证,确保长期可靠运行。
    - 紧凑设计:提供XDFN4和TSOP-5两种封装,适用于空间受限的应用场景。

    应用案例和使用建议


    应用案例:
    - 在汽车领域,如ADAS系统中用于为传感器和微控制器提供稳定的电源。
    - 在智能电表中作为电源管理的一部分,保证电表在各种环境下的正常工作。
    使用建议:
    - 确保输入和输出电容满足产品手册的要求,以避免不稳定操作。
    - 使用具有合适额定值的电容,确保电源抑制比达到最佳水平。

    兼容性和支持


    兼容性:
    - 该产品适用于多种汽车和工业应用场景,支持与同类产品的无缝集成。
    - 与特定现场和控制变更要求相关的NCV前缀,便于项目管理和实施。
    支持信息:
    - 提供详细的订购信息、标记和运输指南,确保用户能够正确获取和安装产品。

    常见问题与解决方案


    常见问题1:如何确保正确的电源连接?
    解决方案:根据数据手册,确保输入电压在2.2V至5.5V范围内,输出电压设置正确,且电容满足最小电容要求。
    常见问题2:如何实现快速启动?
    解决方案:通过合理设置输入和输出电容,并使用适当的启动序列,可以实现快速启动。

    总结和推荐


    总结:
    NCV8163 LDO稳压器是一款性能卓越的产品,具有超低噪声、高PSRR、低静态电流等显著优势。尤其适用于对噪声敏感的RF和模拟电路应用,其紧凑的封装和广泛的适用性使其成为众多应用场景的理想选择。
    推荐:
    鉴于NCV8163 LDO稳压器的优异性能和广泛应用领域,强烈推荐在需要高精度、低噪声电源的场合使用。该产品不仅能够满足各种苛刻环境下的需求,还能显著提高整体系统的稳定性和可靠性。

NCV8163AMX180TBG参数

参数
负载调节 0.001 %/mA
最大输入电压 5.5V
最大输出电压 1.8V
极性 正极
最大压差@电流 250mV@ 250mA
线路调节 0.02%/V
Iq-静态电流 20μA
最小输入电压 2.2V
输出类型 fixed
纹波抑制-PSRR 92dB~60dB(100Hz~100kHz)
稳压器数量 1
输出电流 250mA
最小输出电压 1.8V
长*宽*高 1mm*1mm*380μm
通用封装 XDFN-4
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8163AMX180TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8163AMX180TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8163AMX180TBG NCV8163AMX180TBG数据手册
