NCP137AFCT105T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 85dB~75dB(1kHz) 50μA 正极 Fixed 700mA 1 1.05V 1.05V 1.05V 5.5V 1.5V@ 700mA 1.5mV 0.01(Typ) 贴片安装,黏合安装 1.2mm(长度)*800μm(宽度)
供应商型号: FL-NCP137AFCT105T2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP137AFCT105T2G

NCP137AFCT105T2G概述

    NCP137 700 mA Very Low Dropout Bias Rail CMOS Voltage Regulator

    1. 产品简介

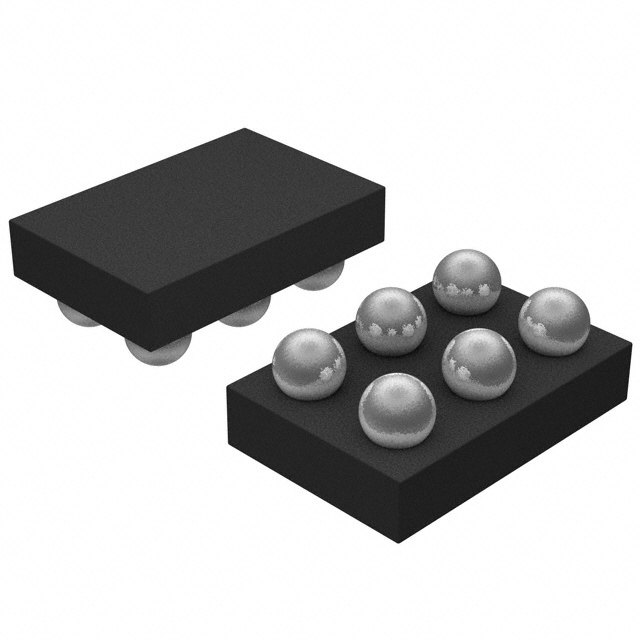

    NCP137 是一款700 mA的非常低压差(VLDO)稳压器,采用NMOS传输晶体管并配备独立的偏置供电电压(VBIAS)。该器件提供非常稳定且准确的输出电压,具有低噪声特性,适用于空间受限且对噪声敏感的应用。为了优化电池供电便携设备的性能,NCP137具备低静态电流消耗。其WLCSP6 1.2 mm x 0.8 mm芯片级封装专为紧凑型应用设计。

    2. 技术参数


    - 输入电压范围:从VOUT到5.5 V
    - 偏置电压范围:2.5 V到5.5 V
    - 输出电压范围:
    - 固定电压:0.4 V到1.8 V
    - 可调电压:0.5 V到3.0 V
    - 精度:温度范围内±1%,25°C时±0.5%
    - 超低压差:典型值40 mV@700 mA
    - 极低偏置输入电流:典型值35 μA
    - 禁用模式下极低偏置输入电流:典型值0.5 μA
    - 逻辑电平使能输入:用于ON/OFF控制
    - 稳定:与4.7 μF陶瓷电容一起稳定
    - 封装:WLCSP6 - 1.2 mm x 0.8 mm, 0.4 mm间距
    - 环保特性:无铅,无卤素/无BFR,RoHS符合

    3. 产品特点和优势


    - 高精度:在整个工作温度范围内保持±1%的准确性。
    - 超低压差:典型值仅40 mV(700 mA时),使得NCP137特别适合于电池供电设备。
    - 低功耗:通过低静态电流减少功耗,延长电池寿命。
    - 快速响应:内置迟滞电路,确保启停过程的稳定性。
    - 封装紧凑:WLCSP6封装特别适合空间受限的设计。

    4. 应用案例和使用建议


    应用案例:
    - 电池供电设备
    - 智能手机、平板电脑
    - 相机、DVR、STB和摄像机
    使用建议:
    - 确保总电阻(R1 + R2)不超过100 kΩ以实现输出电压的精确调节。
    - 在输入和输出端使用4.7 μF至22 μF的陶瓷电容器,以保持系统稳定。

    5. 兼容性和支持


    NCP137兼容多种电子元器件,特别是在电池供电和便携式设备中的应用。制造商提供了详尽的支持文档和样品材料,确保用户能够轻松集成到其项目中。

    6. 常见问题与解决方案


    - 问题:启动过程中输出电压不稳定。
    - 解决方案:确保输入电压和偏置电压都在额定范围内,并使用合适的外部电阻。

    - 问题:过热保护频繁触发。
    - 解决方案:检查散热设计是否足够,或者适当降低负载电流。

    7. 总结和推荐


    NCP137是一款出色的低压差稳压器,具备高精度、低功耗、快速响应等特点。尤其适合电池供电设备及空间受限的应用场合。推荐在需要高可靠性、低功耗且空间受限的电子设备中使用NCP137。通过合理的应用设计和正确的产品选择,可以最大化发挥NCP137的优势。

NCP137AFCT105T2G参数

参数
输出电流 700mA
纹波抑制-PSRR 85dB~75dB(1kHz)
输出类型 Fixed
极性 正极
最小输出电压 1.05V
稳压器数量 1
最小输入电压 1.05V
负载调节 1.5mV
Iq-静态电流 50μA
最大压差@电流 1.5V@ 700mA
最大输入电压 5.5V
线路调节 0.01(Typ)
最大输出电压 1.05V
长*宽*高 1.2mm(长度)*800μm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP137AFCT105T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP137AFCT105T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP137AFCT105T2G NCP137AFCT105T2G数据手册

NCP137AFCT105T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
