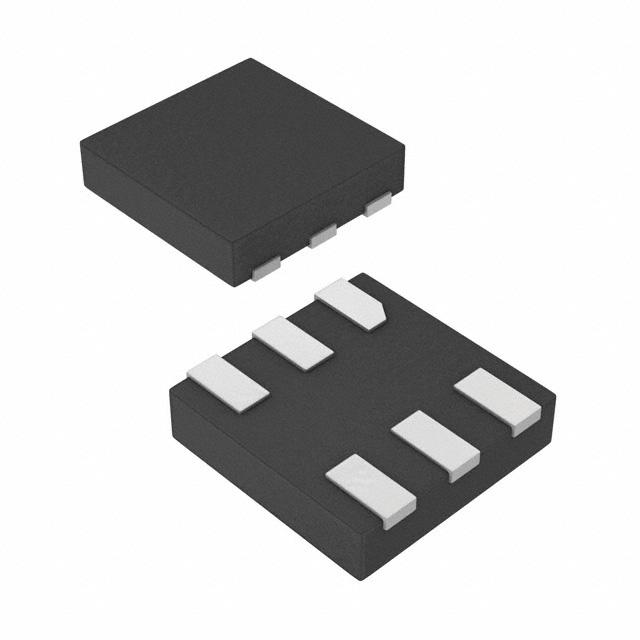

NCP702MX30TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 53dB 16μA 正极 Fixed 200mA 1 3V 2V 3V 5.5V 200mV@ 200mA 13uV/mA(Typ) 440uV/V(Typ) XDFN-6 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: CY-NCP702MX30TCG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP702MX30TCG

NCP702MX30TCG概述

    NCP702 线性电压调节器:超低静态电流和噪声

    产品简介


    NCP702 是一种由安森美半导体设计和制造的高性能 200 mA 低压差线性稳压器(LDO),适用于对电源要求极高的应用场合。它提供了非常稳定、准确的电压输出,并具有超低噪声和高电源抑制比(PSRR)。因此,它特别适合于RF应用和其他精密仪器仪表的应用场合。该器件不需要额外的噪声旁路电容器即可实现超低噪声性能。此外,为了优化便携式电池供电应用的表现,NCP702 采用了自适应接地电流功能,在轻载条件下能将地面电流消耗降至最低。

    技术参数


    - 输入电压范围:2.0 V 至 5.5 V
    - 固定电压选项:0.8 V 至 3.5 V(请联系工厂获取其他电压选项)
    - 输出电压步进:2.5 mV
    - 静态电流:典型值为 10 µA
    - 噪声:11 µV RMS,频率范围从 100 Hz 到 100 kHz
    - 低压差:典型值为 140 mV(在 200 mA 电流下)
    - 精度:±2%,覆盖全负载/线路/温度范围
    - PSRR:68 dB(在 1 kHz 频率下)
    - 保护功能:热关断和过流保护
    - 启动方式:内置软启动限制开机浪涌电流
    - 稳定性:使用 1 µF 陶瓷输出电容即可稳定
    - 封装:TSOP-5 和 XDFN 1.5 x 1.5 mm
    - 活动放电功能:快速关断输出电压
    - 无铅:这些是无铅器件

    产品特点和优势


    - 超低静态电流:典型值仅为 10 µA,适合电池供电应用。
    - 超低噪声:11 µV RMS,无需外部噪声旁路电容。
    - 高压侧输入:2.0 V 至 5.5 V 的宽输入电压范围。
    - 内部软启动:减少开机浪涌电流,确保输出电压平稳上升。
    - 高电源抑制比:在 1 kHz 下达到 68 dB。
    - 多封装选择:TSOP-5 和 XDFN 两种封装形式,方便用户根据需要选择。

    应用案例和使用建议


    NCP702 主要应用于移动设备、便携式医疗设备和其他电池供电的设备中。例如,它可以用于智能手机、PDA、GPS 设备、无线手持设备和蓝牙模块等。
    - 使用建议:
    - 输入电容选择:推荐使用 1 µF 或更大的陶瓷电容(X5R 或 X7R)紧靠输入引脚。
    - 输出电容选择:建议使用 1 µF 以上的陶瓷电容(X7R 或 X5R)以确保稳定。
    - 布局建议:确保 CIN 和 COUT 电容靠近设备引脚,走线尽可能宽,使用大铜面积可提高散热效果。

    兼容性和支持


    - 兼容性:NCP702 可与各种标准电子元器件和其他设备兼容。
    - 支持和服务:安森美提供详尽的技术文档、样品和在线支持,帮助客户快速解决问题并实现产品设计。

    常见问题与解决方案


    - 问题:如何正确选择输入和输出电容?
    - 解决方案:使用最小 1 µF 的陶瓷电容(X5R 或 X7R)作为输入电容,并选择 1 µF 以上的大容量电容以确保稳定。

    - 问题:NCP702 在什么情况下会关闭?
    - 解决方案:当输入电压低于 1.6 V 时,内部欠压锁定电路会自动关闭 NCP702。通过将 EN 引脚电压设为高于 0.9 V 可以重新启用 NCP702。

    总结和推荐


    总体而言,NCP702 线性电压调节器凭借其超低噪声、高压侧输入电压范围和出色的电源抑制能力,在多个应用领域表现出色。其紧凑的封装和优秀的性能使其成为精密仪器仪表、便携式设备的理想选择。对于需要低功耗、低噪声电源解决方案的设计者来说,NCP702 绝对是一个值得考虑的产品。强烈推荐在类似的电池供电应用中使用这款器件。

NCP702MX30TCG参数

参数
极性 正极
稳压器数量 1
负载调节 13uV/mA(Typ)
纹波抑制-PSRR 53dB
最小输出电压 3V
输出类型 Fixed
Iq-静态电流 16μA
最小输入电压 2V
输出电流 200mA
最大输出电压 3V
线路调节 440uV/V(Typ)
最大压差@电流 200mV@ 200mA
最大输入电压 5.5V
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 XDFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
