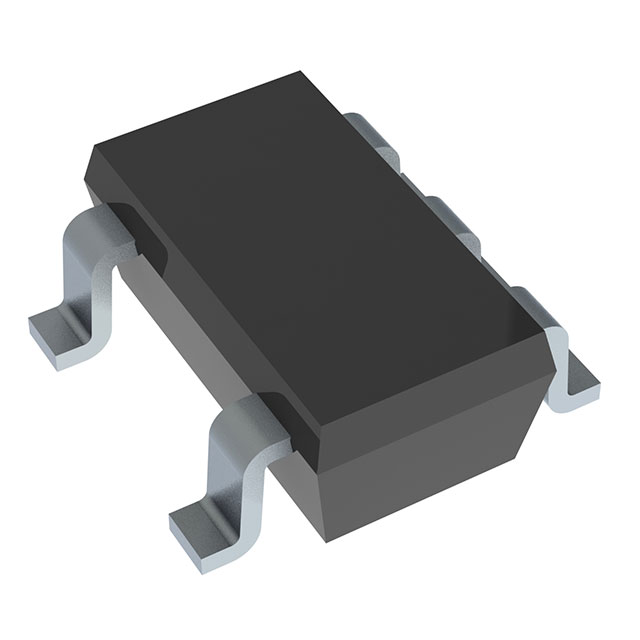

NCP718ASN330T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 3.3 V输出, 300mA最大输出, 单路输出, TSOT-23, 表面贴装, 5针
供应商型号: MMU-NCP718ASN330T1G-96VVXL-O60Y1A
供应商: 海外现货
标准整包数: 25585
ON SEMICONDUCTOR LDO稳压器 NCP718ASN330T1G

NCP718ASN330T1G概述

    NCP718 300 mA Low Dropout Regulator 技术手册概述

    1. 产品简介


    NCP718 是一款低电压差(LDO)线性稳压器,专为需要稳定输出电压的应用而设计。这款稳压器支持宽输入电压范围(2.5 V 至 24 V),具有极低的静态电流(典型值 4 µA),并具有多种保护功能。适用于无线充电器、便携式设备及通信系统等领域。

    2. 技术参数


    - 输入电压范围: 2.5 V 至 24 V
    - 固定输出电压选项: 1.2 V 至 5 V(可按需定制)
    - 可调输出电压范围: 1.2 V 至 5 V
    - 静态电流: 典型值 4 µA
    - 输出电压精度: 在全负载、线路和温度变化下 ±2%
    - 电源抑制比(PSRR): 1 kHz 下 60 dB
    - 噪声: 100 Hz 至 100 kHz 下 36 µV RMS
    - 热关断和限流保护
    - 封装选项: TSOT-23-5 和 WDFN6 (2x2 mm)
    - 符合无铅标准

    3. 产品特点和优势


    - 极低静态电流: 适合电池供电设备
    - 高电源抑制比: 有效抑制噪声干扰
    - 热关断和限流保护: 增强可靠性
    - 软启动功能: 减少浪涌电流和过冲
    - 广泛的工作温度范围: -40°C 至 125°C

    4. 应用案例和使用建议


    NCP718 主要应用于无线充电器、便携式设备和通信系统中。以下是一些实际应用示例和使用建议:
    - 无线充电器: 在无线充电器中,NCP718 可以提供稳定的电压输出,保证充电过程的可靠性。
    - 便携式设备: 对于便携式设备如智能手机和平板电脑,NCP718 的低静态电流特性有助于延长电池寿命。
    - 通信系统: 在通信系统中,NCP718 能够提供干净稳定的电压,减少噪声干扰。
    使用建议:
    - 输入电容和输出电容选择陶瓷电容器(如 X5R 或 X7R 类型)以提高整体瞬态响应。
    - 确保输入和输出引脚之间的连接尽可能短且宽,以减少阻抗和干扰。

    5. 兼容性和支持


    NCP718 具有良好的兼容性,可以轻松集成到各种电路设计中。制造商提供了详尽的支持文档和技术资料,确保用户能够充分利用该产品的性能。同时,用户可以通过官方技术支持渠道获得进一步的帮助和支持。

    6. 常见问题与解决方案


    以下列出了几个常见的问题及其解决方案:
    - 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 检查散热措施是否到位,确保散热片的面积足够大,并注意环境温度不要超过最大允许值。

    - 问题: 输出电压不稳定。
    - 解决方案: 确认输入电容和输出电容的选择和安装正确,并检查是否有足够的接地回路。

    7. 总结和推荐


    NCP718 是一款性能卓越的低电压差稳压器,特别适合对功耗和噪声敏感的应用场合。其极低的静态电流、优良的电源抑制比和广泛的输入电压范围使其成为许多现代电子设备的理想选择。总体来说,我们强烈推荐 NCP718 用于需要高效稳定电压输出的应用中。

NCP718ASN330T1G参数

参数
Iq-静态电流 8μA
最大输入电压 24V
最小输出电压 3.3V
纹波抑制-PSRR 60dB(1kHz)
输出类型 Fixed
负载调节 10mV
稳压器数量 1
极性 正极
最大压差@电流 440mV@ 300mA
线路调节 10mV
最小输入电压 2.5V
最大输出电压 3.3V
输出电流 300mA
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
