NCV8163ASN280T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 2.8 V输出, 250mA最大输出, 单路输出, TSOP, 表面贴装, 5针
供应商型号: 10B-2981199-4
供应商: 国内现货
标准整包数: 1

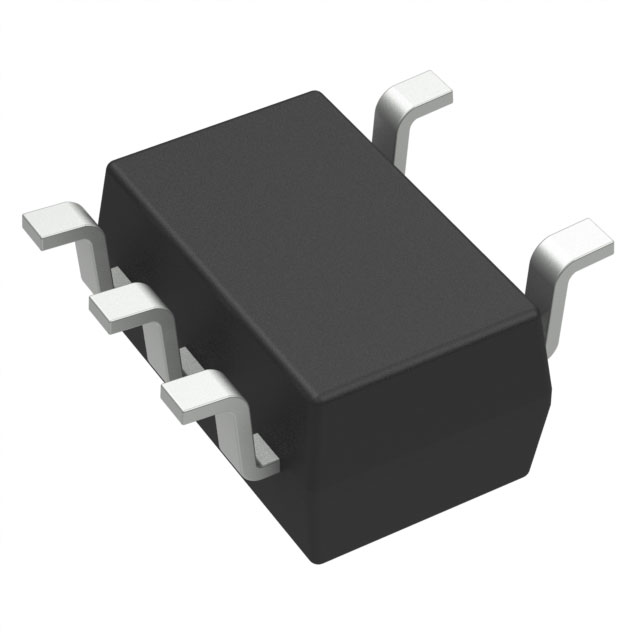

ON SEMICONDUCTOR LDO稳压器 NCV8163ASN280T1G

NCV8163ASN280T1G概述


    产品简介


    NCV8163低噪声低压差稳压器
    NCV8163是一款高性能低压差(LDO)稳压器,专门设计用于提供高达250 mA的输出电流。该器件具有超低噪声和高电源抑制比(PSRR),特别适用于RF和敏感模拟电路。NCV8163采用XDFN4 0.65P 1 mm x 1 mm 和 TSOP-5两种封装形式,可在汽车和其他需要特殊站点和控制变更要求的应用中使用。

    技术参数


    - 输入电压范围: 2.2 V 至 5.5 V
    - 固定电压选项: 1.2 V 至 5.3 V
    - 输出电压精度: ±2%
    - 空载电流: 典型值 12 µA
    - 待机电流: 典型值 0.1 µA
    - 低压差: 在250 mA电流下,典型值为80 mV
    - 电源抑制比(PSRR): 典型值92 dB(20 mA时,频率为1 kHz)
    - 输出噪声: 6.5 µVRMS
    - 稳定的陶瓷电容: 1 µF小尺寸电容
    - 封装形式: XDFN4 1 mm x 1 mm x 0.4 mm,TSOP-5
    - 其他认证: AEC-Q100认证,PPAP能力

    产品特点和优势


    - 超低噪声和高PSRR: 非常适合RF应用,保证信号传输质量。
    - 非常低的空载电流: 有助于延长电池寿命。
    - 快速瞬态响应: 确保输出电压稳定,不受负载或线路变化的影响。
    - 高精度输出电压: 输出电压精度达到±2%,确保了稳定可靠的操作。
    - 汽车级标准: 符合AEC-Q100标准,适用于汽车和工业应用。

    应用案例和使用建议


    应用案例
    - 高级驾驶辅助系统(ADAS)
    - 信息娱乐和集群系统
    - 远程信息处理
    - 通用汽车和工业应用
    - 楼宇和工厂自动化
    - 智能电表
    使用建议
    在使用NCV8163时,建议遵循以下几点以确保最佳性能:
    - 电容选择: 输出端使用1 µF陶瓷电容,输入端也使用相同的电容。
    - 布局优化: 确保输出电容靠近输出引脚,减少PCB走线电感,提高稳定性。
    - 散热管理: 使用较大的输出电容和良好的散热措施可以有效降低温度,提高可靠性。

    兼容性和支持


    - 兼容性: NC8163与市场上主流的陶瓷电容兼容,且无需额外的外部电路。
    - 技术支持: 安森美半导体提供详尽的技术文档和支持服务,包括应用笔记、设计工具和在线客服,确保用户能顺利使用该器件。

    常见问题与解决方案


    1. 问题: 设备在启动时不稳定。
    - 解决方法: 确保在启动时提供足够的输入电压和输出电容。另外,检查电容是否正确连接并满足规格要求。
    2. 问题: 设备在高负载下出现瞬态响应不佳的情况。
    - 解决方法: 调整输出电容值以改善瞬态响应,通常增加电容值有助于稳定输出电压。
    3. 问题: 设备在高温环境下性能下降。
    - 解决方法: 采取散热措施,如增加散热片或优化散热路径,确保工作温度不超过最大值。

    总结和推荐


    NCV8163凭借其出色的低噪声、高PSRR、快速瞬态响应和广泛的温度适应能力,在RF和模拟电路中表现出色。它具备高度集成性和易用性,尤其适合汽车和工业应用。因此,我们强烈推荐这款产品给那些需要高可靠性、高精度电源管理的用户。

NCV8163ASN280T1G参数

参数
最大输出电压 2.8V
Iq-静态电流 20μA
极性 正极
负载调节 0.008%/mA(Typ)
最大输入电压 5.5V
输出类型 Fixed
输出电流 250mA
最大压差@电流 190mV@ 250mA
线路调节 0.02(Typ)
稳压器数量 1
纹波抑制-PSRR 92dB~60dB(100Hz~100kHz)
最小输入电压 2.2V
最小输出电压 2.8V
长*宽*高 3.15mm*1.65mm*1mm
通用封装 TSOP-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8163ASN280T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8163ASN280T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8163ASN280T1G NCV8163ASN280T1G数据手册

NCV8163ASN280T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
