NCV8177AMTW090TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB 90μA 正极 Fixed 500mA 1.6V 900mV 5.5V 1mV 0.02(Typ) DFN 贴片安装
供应商型号: FL-NCV8177AMTW090TCG
供应商: 海外现货
标准整包数: 1

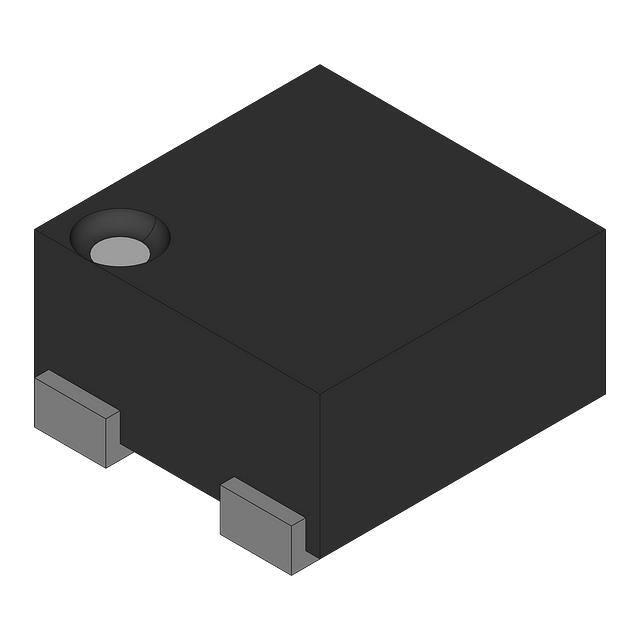

ON SEMICONDUCTOR LDO稳压器 NCV8177AMTW090TCG

NCV8177AMTW090TCG概述

    NCV8177 高性能低功耗线性稳压器

    产品简介


    NCV8177 是一款高性能500 mA输出电流的CMOS低压差(LDO)稳压器。它具有超低输入电压(低至1.6 V)和可调输出电压(范围从0.75 V到3.6 V),特别适合需要高精度稳定电压的应用场合,如汽车娱乐信息系统中的射频模块以及其他对电源敏感的设备。此外,该稳压器提供了极低噪声和高电源抑制比(PSRR),非常适合射频应用。

    技术参数


    - 输入电压范围:1.6 V 至 5.5 V
    - 输出电压范围:0.7 V 至 3.6 V
    - 典型待机电流:60 µA
    - 低压差:200 mV(典型值,在500 mA输出时)
    - 输出电压精度:±0.8%
    - 负载调节:1 mV(最大值,当输出电流在1 mA至500 mA之间变化)
    - 启动特性:稳定于小至1 µF的陶瓷电容
    - 过流保护:内部限定电流
    - 热关断保护:175°C
    - 封装:XDFN4 1.0 mm x 1.0 mm 或 WDFNW8 2 mm x 2 mm

    产品特点和优势


    - 高效节能:由于极低的静态电流和出色的负载响应能力,NCV8177在效率和热管理方面表现出色。
    - 超小尺寸:适用于空间受限的应用,例如便携式设备和汽车系统。
    - 高度集成:仅需少量外部组件即可实现高效稳定的电压输出。
    - 全面保护:内置过流和热关断保护,确保在故障情况下的可靠性。

    应用案例和使用建议


    典型应用:
    - 照明
    - 仪表设备
    - 摄像头、摄像机、传感器
    使用建议:
    - 输入电容(CIN):建议使用1 µF以上的X7R或X5R陶瓷电容以确保稳定性。
    - 输出电容(COUT):推荐使用1 µF的X7R或X5R陶瓷电容,以降低温度和直流偏置的影响。
    - 启用操作:逻辑EN引脚用于启用/禁用操作,当EN引脚电压低于0.4 V时,设备将禁用;高于1.0 V时,设备将激活。

    兼容性和支持


    - 兼容性:适用于多种汽车和工业应用,符合AEC-Q100标准。
    - 技术支持:由制造商提供标准的技术支持和服务,确保客户能够获得最佳的应用体验。

    常见问题与解决方案


    - 问题1:设备无法正常工作
    - 解决方案:检查输入电容(CIN)是否正确连接且符合规格要求。

    - 问题2:输出电压不稳定
    - 解决方案:确保输出电容(COUT)值为1 µF,并选择合适的陶瓷电容类型。

    总结和推荐


    NCV8177是一款专为高精度和空间受限应用设计的高性能低功耗线性稳压器。其出色的动态性能、紧凑的封装尺寸以及丰富的保护机制使其在多种应用中表现出色。我们强烈推荐这款稳压器用于需要高性能和高可靠性的系统设计中。

NCV8177AMTW090TCG参数

参数
最小输出电压 -
最大输出电压 900mV
线路调节 0.02(Typ)
稳压器数量 -
纹波抑制-PSRR 75dB
最小输入电压 1.6V
输出类型 Fixed
负载调节 1mV
极性 正极
输出电流 500mA
Iq-静态电流 90μA
最大压差@电流 -
最大输入电压 5.5V
通用封装 DFN
安装方式 贴片安装

NCV8177AMTW090TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8177AMTW090TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8177AMTW090TCG NCV8177AMTW090TCG数据手册

NCV8177AMTW090TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
