NCP583SQ28T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: ON Semiconductor LDO 调节器, 2.8 V输出, 150mA最大输出, SC-82AB封装
供应商型号: 7857339
供应商: 海外现货
标准整包数: 10

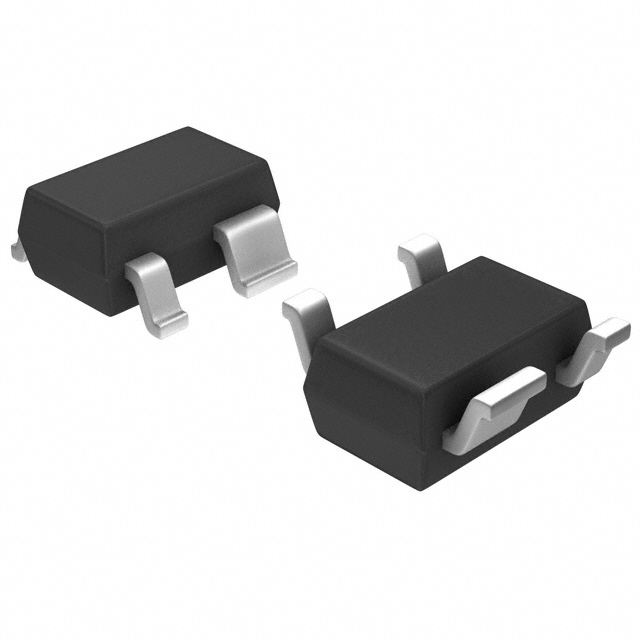

ON SEMICONDUCTOR LDO稳压器 NCP583SQ28T1G

NCP583SQ28T1G概述

    NCP583 Ultra-Low Iq 150 mA CMOS LDO Regulator with Enable

    1. 产品简介


    NCP583 系列低功耗降压稳压器(LDO)是为便携式电池供电设备设计的,这些设备需要精确的输出电压精度和低静态电流消耗。NCP583 集成了启用功能,可显著降低电流消耗,并提供两种小型封装:SC-82AB 和 SOT-563。此系列稳压器特别适用于需要高能效和小巧体积的应用场景,如便携设备、手持仪器和摄像机。

    2. 技术参数


    - 输入电压范围:1.7V 至 6.0V
    - 输出电压范围:1.5V 至 3.3V
    - 最大输出电流:180mA
    - 静态电流:1.0μA(典型值)
    - 关闭电流:0.1μA(典型值)
    - 输出噪声:< 3mV
    - 温度系数:±100ppm/°C
    - 封装形式:SC-82AB 和 SOT-563
    - 电气特性:最大纹波抑制比为 70dB(在 1kHz 时)

    3. 产品特点和优势


    - 超低压差:在 150mA 输出电流下,压差仅为 250mV。
    - 优秀的线性调节能力:线性调节率仅为 0.05%/V。
    - 非常低的温度漂移系数:在输出电压上的温度漂移系数仅为 ±100 ppm/°C。
    - 超低静态电流:静态电流为 1.0μA,大大延长电池寿命。
    - 宽输出电压范围:覆盖 1.5V 至 3.3V,适用于多种应用。
    - 折叠保护电路:内置过流保护,防止输出短路。

    4. 应用案例和使用建议


    - 便携设备:例如智能手机和平板电脑,NCP583 可以作为系统电源管理的一部分,确保设备高效运行。
    - 手持仪器:如医疗设备和工业测量工具,NCP583 的低功耗和高精度使其成为理想选择。
    - 摄像机和相机:NCP583 可用于摄像机和相机的电源管理系统,确保图像稳定清晰。
    使用建议:
    - 确保在输入端和输出端分别连接一个 1.0μF 和 0.1μF 陶瓷电容器,以减少噪声并提高稳定性。
    - 尽量保持输入和接地引脚的布线尽可能宽,以减少阻抗,避免不稳定操作。
    - 考虑到负载和线性调节的要求,选择适当的输出电容。

    5. 兼容性和支持


    NCP583 系列具有良好的兼容性,可以与市场上多种其他电子元器件或设备一起使用。厂商提供了丰富的技术支持和维护服务,确保用户能够顺利进行设备的选型、调试和维护。

    6. 常见问题与解决方案


    - 问题 1:静态电流过高
    - 解决方案:检查 PCB 设计,确保没有多余路径导致电流泄露。确保输入和输出电容正确安装。
    - 问题 2:输出电压不稳
    - 解决方案:检查负载电流是否过大,导致 LDO 过热。增加散热片或优化电路布局。
    - 问题 3:输出噪声过大
    - 解决方案:检查输入和输出电容的规格是否符合要求。适当增加输入电容值,选用低 ESR 的电容器。

    7. 总结和推荐


    NCP583 是一款集多种优点于一身的高性能 LDO 稳压器,特别适合需要高效率、低功耗的便携式和手持设备应用。其出色的线性调节能力和极低的静态电流使其在众多同类产品中脱颖而出。结合厂商提供的全面技术支持,NCP583 非常值得在设计中采用。

NCP583SQ28T1G参数

参数
最大输入电压 6V
负载调节 40mV
输出电流 150mA
最小输入电压 1.7V
Iq-静态电流 1.5μA
最大压差@电流 400mV@ 150mA
稳压器数量 1
纹波抑制-PSRR -
输出类型 Fixed
极性 正极
最大输出电压 2.8V
最小输出电压 2.8V
线路调节 0.2%/V
2.2mm(Max)
1.35mm(Max)
1mm(Max)
通用封装 SC-82AB
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

NCP583SQ28T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP583SQ28T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP583SQ28T1G NCP583SQ28T1G数据手册

NCP583SQ28T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
