NCP114AMX160TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 95μA 正极 Fixed 300mA 1 1.6V 1.7V 1.6V 5.5V 460mV 12mV 0.01(Typ) SOT-563,TO-92,TO-92L,UDFN-4 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: 30C-NCP114AMX160TCG UDFN-4(1.0X1.0)
供应商: 云汉优选
标准整包数: 1

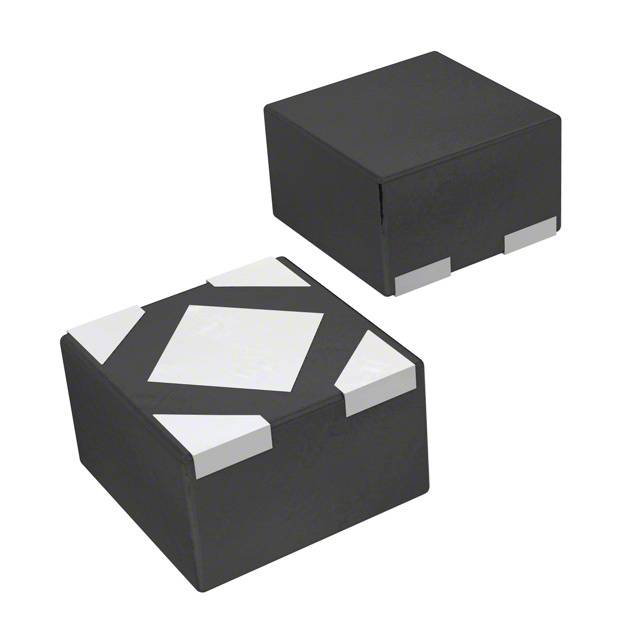

ON SEMICONDUCTOR LDO稳压器 NCP114AMX160TCG

NCP114AMX160TCG概述


    产品简介


    NCP114是一款300 mA低压差(LDO)线性稳压器,专为需要高度稳定且低噪声电压的应用而设计。这种稳压器非常适合空间受限且对噪声敏感的应用,例如便携式电池供电设备。特别地,为了优化电池操作的便携应用性能,NCP114采用了动态静态电流调整,确保在空载状态下具有非常低的静态电流消耗。

    技术参数


    - 输入电压范围:1.7 V至5.5 V
    - 固定电压选项:0.75 V至3.6 V(联系工厂获取其他电压选项)
    - 典型静态电流:约50 μA
    - 待机电流消耗:约0.1 μA
    - 典型压差:在300 mA时135 mV
    - 室温精度:±1%
    - 电源纹波抑制比:75 dB(1 kHz)
    - 热关断及过流保护
    - 稳定电容:可采用1 μF陶瓷输出电容器
    - 封装选项:UDFN和TSOP两种封装
    - 无铅产品

    产品特点和优势


    NCP114具备多个独特的特性和优势。它具有非常低的静态电流和高效的电源纹波抑制能力,能够在便携式设备中提供高精度的电压调节。特别是,其动态电流调整机制使其在无负载条件下依然保持极低的静态电流,这对延长电池寿命尤为重要。此外,它还具备出色的负载和线路瞬态响应能力,适合于快速变化的工作条件。

    应用案例和使用建议


    典型应用
    - PDA、移动电话、GPS、智能手机
    - 无线手持设备、无线局域网、蓝牙、Zigbee
    - 便携式医疗设备
    - 其他电池供电的应用
    使用建议
    为了确保最佳性能,NCP114需要一个最小值为1 μF的陶瓷输出电容器。在选择陶瓷电容器时,应优先考虑X7R材质以保证稳定性和可靠性。在设计电路时,要合理布局电容器位置,避免引入额外的寄生效应。

    兼容性和支持


    NCP114适用于多种电子元器件和其他设备的集成,尤其适合用于上述提到的应用领域。厂商提供了详细的技术支持,包括在线文档和社区论坛,以帮助用户解决在使用过程中可能遇到的问题。同时,产品的生产过程严格遵守行业标准,保证了产品的可靠性和一致性。

    常见问题与解决方案


    1. 问题:NCP114在高温环境下表现不稳定
    - 解决方案:确保电路设计合理,电容器容量充足。可以增加散热措施,如加装散热片或增强散热路径。
    2. 问题:启动时存在过冲现象
    - 解决方案:检查输入电容是否足够大(至少1 μF)。也可以适当调整输出电容的大小来改善瞬态响应。

    总结和推荐


    综上所述,NCP114凭借其卓越的性能、可靠性和灵活性,在电池供电的应用中表现出色。它不仅具备出色的电源纹波抑制能力和快速的瞬态响应,还具有较低的静态电流消耗,这使其成为便携式和空间受限设备的理想选择。因此,强烈推荐使用NCP114作为此类应用的核心稳压组件。

NCP114AMX160TCG参数

参数
输出电流 300mA
最大压差@电流 460mV
最大输入电压 5.5V
输出类型 Fixed
稳压器数量 1
纹波抑制-PSRR 75dB(1kHz)
Iq-静态电流 95μA
极性 正极
最小输出电压 1.6V
最小输入电压 1.7V
线路调节 0.01(Typ)
负载调节 12mV
最大输出电压 1.6V
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 SOT-563,TO-92,TO-92L,UDFN-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP114AMX160TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP114AMX160TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP114AMX160TCG NCP114AMX160TCG数据手册

NCP114AMX160TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6446
200+ ¥ 0.4441
1500+ ¥ 0.4032
3000+ ¥ 0.3773
库存: 2443
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.64
