首页  >  产品百科  >  NCV8716MT28TBG

NCV8716MT28TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 58dB(100kHz) 5.8μA Fixed 80mA 1 2.8V 24V 600mV@ 80mA DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCV8716MT28TBG
供应商: 海外现货
标准整包数: 1

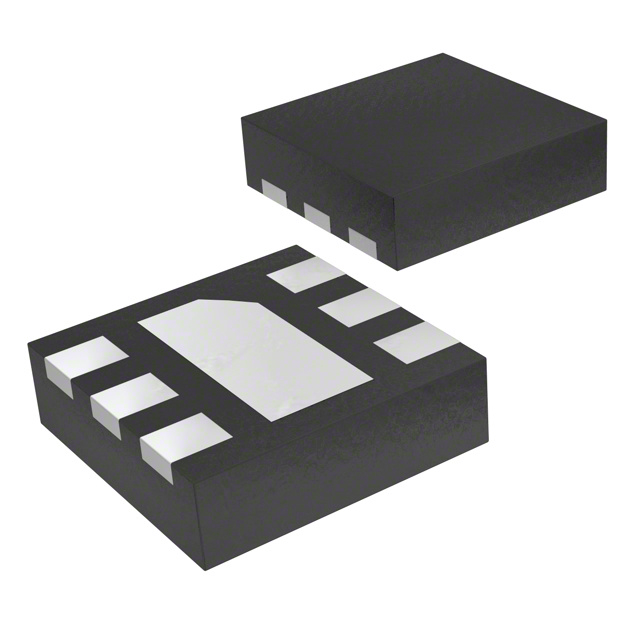

ON SEMICONDUCTOR LDO稳压器 NCV8716MT28TBG

NCV8716MT28TBG概述

    NCV8716 低压差稳压器技术手册解析

    产品简介


    NCV8716是一款80毫安(mA)低压差(LDO)线性电压稳压器。该器件具备极高的稳定性和精度,其特点是超低接地电流消耗(4.7微安(μA)在整个输出负载范围内)和宽输入电压范围(最高可达24伏(V))。NCD8716集成了多种保护特性,如热关断和限流保护。这款稳压器非常适合便携式设备及通信系统等应用场合。

    技术参数


    - 输入电压范围:2.5V至24V
    - 固定电压选项:1.5V至5.0V
    - 最大输出电流:80mA
    - 最大接地电流:5.8μA(过温条件)
    - 电源抑制比(PSRR):60dB(100kHz频率时)
    - 噪声:200μVRMS(200Hz至100kHz频率范围)
    - 热关断温度:155℃
    - 封装:wDFN6(2x2x0.8mm)

    产品特点和优势


    - 稳定性:在广泛的输入电压和负载条件下提供±2%的精度。
    - 节能性:最大静态电流仅为5.8μA,适用于电池供电设备。
    - 多功能性:可选输出电压范围广泛,适合各种应用需求。
    - 可靠性:具有热关断和限流保护机制,延长使用寿命。
    - 符合标准:符合汽车级要求(AEC-Q100认证)且无铅、卤素及溴化阻燃剂。

    应用案例和使用建议


    应用案例:便携设备(如智能手机、平板电脑)、通信系统(如路由器、基站)。
    使用建议:
    1. 确保在使用过程中为OUT端口添加一个小的0.47μF陶瓷电容器以保证稳定性。
    2. 在高温环境中使用时,注意热关断阈值和滞后值,防止过热损坏。
    3. 对于高动态负载的应用场景,可以适当增加输出电容,以减小瞬态响应时间。

    兼容性和支持


    - NCV8716具有出色的兼容性,能够与多种电子设备或电路板接口良好。
    - 厂商提供全面的技术支持和维护服务,包括详细的应用指南和故障排查文档。

    常见问题与解决方案


    1. 问:如何判断是否达到热关断状态?
    答:当器件温度超过155℃时会自动触发热关断保护。
    2. 问:如何提高电源抑制比(PSRR)?
    答:增加输出电容至10μF,并选择较低频率(如100kHz)的噪声源可以有效提高PSRR。
    3. 问:如何降低静态电流(IQ)?
    答:尽量减少不必要的内部模块运行,比如关闭非关键组件的电源。

    总结和推荐


    总结:NCV8716凭借其优异的稳定性和低功耗特性,在众多低压差稳压器中脱颖而出。其宽泛的工作温度范围及多种保护机制使其成为苛刻环境下的理想选择。
    推荐:对于需要高效能和高可靠性的应用场景,我们强烈推荐使用NCV8716。该稳压器不仅能够满足大部分电子设备的需求,还能有效延长电池寿命并提高整体系统性能。

NCV8716MT28TBG参数

参数
最小输出电压 2.8V
线路调节 -
输出电流 80mA
最小输入电压 -
Iq-静态电流 5.8μA
输出类型 Fixed
最大输出电压 -
稳压器数量 1
最大输入电压 24V
极性 -
最大压差@电流 600mV@ 80mA
负载调节 -
纹波抑制-PSRR 58dB(100kHz)
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8716MT28TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8716MT28TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8716MT28TBG NCV8716MT28TBG数据手册

NCV8716MT28TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
