NCV8154MW120180TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 100μA 正极 Fixed 300mA,300mA 2 1.2V 1.9V 1.2V,1.8V 5.25V 430mV@300mA 15 mV 0.02%/V DFN 贴片安装,黏合安装
供应商型号: FL-NCV8154MW120180TBG
供应商: 海外现货
标准整包数: 1

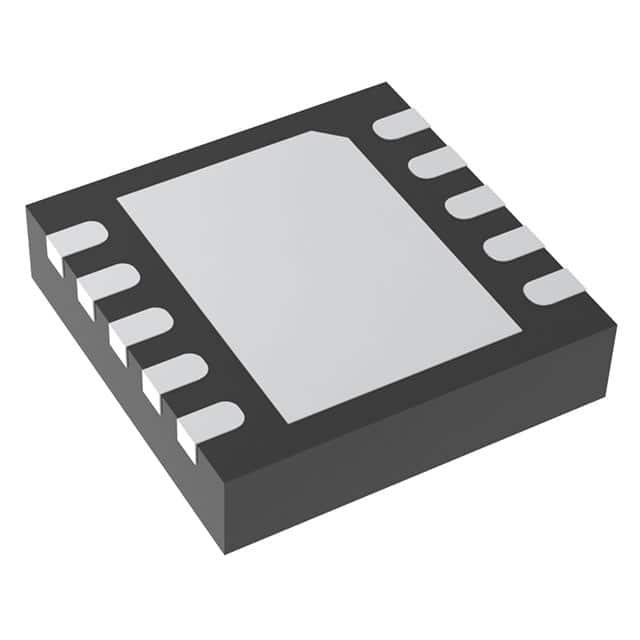

ON SEMICONDUCTOR LDO稳压器 NCV8154MW120180TBG

NCV8154MW120180TBG概述

    NCV8154电压调节器技术手册

    产品简介


    NCV8154是一款300mA双输出线性电压调节器,专为低功耗和高效率设计。该器件提供两个独立输入端口,能够在1.9V到5.25V的宽输入电压范围内提供非常稳定且准确的电压,具有超低噪声和极高的电源抑制比(PSRR),适用于RF应用。NCV8154特别适合用于汽车娱乐信息系统中的RF块以及其他对电源敏感的设备。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作输入电压范围 | 1.9 V 至 5.25 V | V |
    | 输出电压精度 | ±3%(VOUT > 2 V)
    ±60 mV(VOUT ≤ 2 V) | %/mV |
    | 线路调整率 | 0.02%/V 至 0.2%/V | %/V |
    | 负载调整率 | 15 mV 至 40 mV | mV |
    | 滴漏电压 | 140 mV | mV |
    | 输出电流限制 | 400 mA | mA |
    | 静态电流 | 55 μA 至 100 μA | μA |
    | 关断电流 | 0.1 μA 至 1 μA | μA |
    | 启用输入阈值电压 | 高阈值:0.9 V
    低阈值:0.4 V | V |
    | 电源抑制比(PSRR) | 75 dB | dB |
    | 输出噪声电压 | 75 μVrms | μVrms |

    产品特点和优势


    - 双独立输入电压引脚:可独立控制两路输出,便于灵活配置。
    - 低静态电流:典型值仅为55 μA/通道,极大降低了功耗。
    - 超高电源抑制比(PSRR):75 dB @ 1 kHz,非常适合对电源噪声敏感的应用。
    - 极低的压差:300 mA时的压差仅为140 mV,适合低电压差应用。
    - 热关断和电流限制保护:提供额外的安全保障。
    - 稳定性:支持陶瓷电容作为输出电容,保证系统稳定性。
    - 封装小:提供DFN10 3x3mm和WDFN6 1.5x1.5mm两种封装,方便布局设计。

    应用案例和使用建议


    应用场景:
    - 无线局域网(WLAN)、蓝牙、Zigbee接口:利用其高PSRR和低噪声特性,确保信号传输的稳定性。
    - 汽车娱乐信息系统:适合用于车载音响系统和其他娱乐设备,要求高可靠性及低噪声。
    - 电池供电设备:由于静态电流极低,适合电池供电的应用场景,延长电池寿命。
    使用建议:
    - 在电路设计时,建议将1 μF陶瓷电容靠近输入和输出引脚连接,以确保稳定性和降低噪声。
    - 注意电源输入必须接上适当的电容,避免产生噪声干扰。
    - 确保接地良好,有助于散热和提高稳定性。

    兼容性和支持


    NCV8154支持多种输入和输出电压组合,能够与其他标准的电路组件配合使用。其前缀为“NCV”的部分表明该器件符合AEC-Q100标准,适用于汽车及其他需要特殊安装和控制变更要求的应用场合。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查启用引脚是否设置正确,确保VIN和VEN电平合适。 |
    | 输出电压不稳定 | 检查输出电容是否正常,建议使用至少1 μF的陶瓷电容。 |
    | 电流限制触发频繁 | 检查负载电流是否超过设定的最大电流限制。 |
    | 温度过高导致热关断 | 确认散热设计合理,必要时增加外部散热片。 |

    总结和推荐


    NCV8154以其出色的性能和广泛的应用范围,在汽车娱乐信息系统和对电源噪声敏感的应用中表现出色。其低功耗、低噪声、宽输入电压范围等特点使其成为理想的解决方案。对于那些追求高效能、低噪声以及可靠性的应用来说,强烈推荐使用这款产品。不过需要注意的是,在使用过程中需关注其输入电容的选择和热管理设计,以充分发挥其性能。

NCV8154MW120180TBG参数

参数
极性 正极
最大输入电压 5.25V
Iq-静态电流 100μA
最大输出电压 1.2V,1.8V
纹波抑制-PSRR 75dB(1kHz)
最小输入电压 1.9V
线路调节 0.02%/V
输出电流 300mA,300mA
最大压差@电流 430mV@300mA
最小输出电压 1.2V
输出类型 Fixed
负载调节 15 mV
稳压器数量 2
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8154MW120180TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8154MW120180TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8154MW120180TBG NCV8154MW120180TBG数据手册

NCV8154MW120180TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
