NCP59800BMNADJTBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 77dB~27dB(100Hz~1MHz) 450μA 正极 Adjustable 1A 1 800mV 2.2V 6V 6V 500mV@ 1A 2uV/mA(Typ) 150uV/V(Typ) DFN-8 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: NCP59800BMNADJTBG
供应商: 云汉优选
标准整包数: 3000

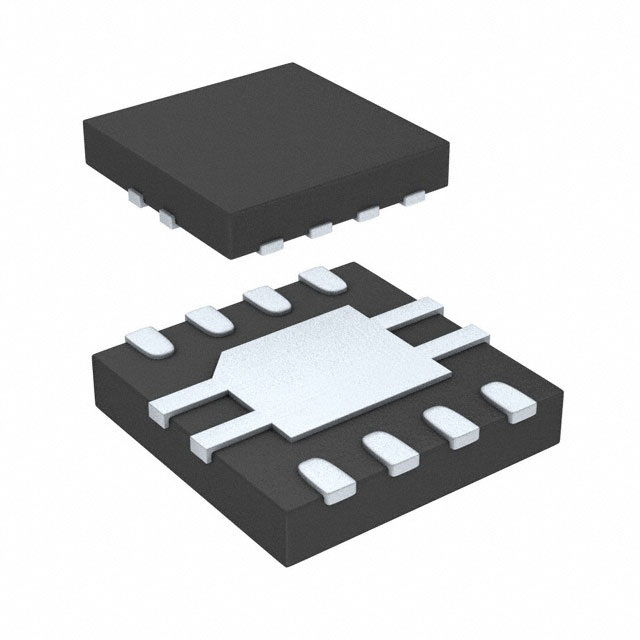

ON SEMICONDUCTOR LDO稳压器 NCP59800BMNADJTBG

NCP59800BMNADJTBG概述


    产品简介


    NCP59800是一款由Semiconductor Components Industries, LLC(简称ON Semiconductor)设计的1A低漏电流线性稳压器(LDO),专为电信设备中对噪声敏感的模拟射频前端(Analog RF Front-End)应用而设计。这款LDO采用先进的BiCMOS工艺制造,具备高电源纹波抑制率(PSRR)和超低输出噪声。它的尺寸仅为3mm x 3mm DFN8封装,适合空间受限的应用场合。

    技术参数


    - 输入电压范围: 2.2 V 至 6.0 V
    - 输出电压范围: 0.8 V 至 5.0 V(可调)
    - 静态电流(典型值): 60 µA
    - 最低压差: 200 mV(典型值,在1 A负载下,输出电压为2.5 V时)
    - 输出电压精度: ±2.5%
    - 热关断温度: 150 °C
    - 工作环境温度范围: -40 °C 至 +125 °C
    - 最大功率耗散: 依赖于PCB设计和布局
    - 电气特性: 可通过调整反馈电阻设置不同的输出电压

    产品特点和优势


    NCP59800的主要特点包括:
    - 高PSRR和超低输出噪声:确保了电信设备和其他对噪声敏感应用中的高性能。
    - 先进的BiCMOS工艺:实现了优秀的电气性能,适合高频应用。
    - 集成的噪声降低功能:可通过连接外部电容降低输出噪声,实现更好的稳定性。
    - 高可靠性:采用无铅、卤素自由/溴化阻燃剂自由材料,符合RoHS标准。
    - 过流和热关断保护:增强了产品的可靠性和安全性。

    应用案例和使用建议


    NCP59800适用于多种应用,如:
    - 电信基础设施: 为无线通信设备提供稳定的电源。
    - 音频设备: 用于需要低噪声和高稳定性的音频处理系统。
    - 高速接口: 如锁相环(PLL)和压控振荡器(VCO)。
    对于设计人员,建议遵循以下几点以优化应用效果:
    - 确保外部电容的选用符合要求,推荐使用X5R或X7R型陶瓷电容。
    - 设计合适的启动电路,通过调整软启动时间电容来限制浪涌电流。
    - 注意散热设计,确保在高功耗情况下不会超过最大工作温度。

    兼容性和支持


    NCP59800可以与其他标准电子元器件和设备轻松配合使用,尤其在与陶瓷电容配合使用时表现出色。ON Semiconductor提供了详尽的技术文档和支持服务,帮助客户解决可能出现的技术问题。此外,ON Semiconductor还提供详细的订购和运输信息。

    常见问题与解决方案


    以下是几个可能遇到的常见问题及其解决方案:
    - 问题: 设备出现异常高温
    - 解决方案: 检查电路设计是否正确,确保散热良好。如果可能,增加散热片或优化PCB布局。
    - 问题: 输出电压不稳定
    - 解决方案: 确认外部电容的值和类型,使用推荐的陶瓷电容。同时检查反馈电阻是否准确设置。
    - 问题: 启动时间长
    - 解决方案: 调整软启动时间电容的值,通常建议使用10 nF到100 nF之间的电容。

    总结和推荐


    NCP59800凭借其卓越的电气性能和广泛应用范围,是一款非常优秀的LDO稳压器。它特别适合那些对噪声和电源纹波有严格要求的应用,如电信基础设施和高速数据传输系统。因此,强烈推荐使用此产品。如果您正在寻找一款高稳定性和低噪声的电源解决方案,NCP59800无疑是您的理想选择。

NCP59800BMNADJTBG参数

参数
最大输入电压 6V
线路调节 150uV/V(Typ)
负载调节 2uV/mA(Typ)
输出类型 Adjustable
最小输入电压 2.2V
输出电流 1A
纹波抑制-PSRR 77dB~27dB(100Hz~1MHz)
稳压器数量 1
最大压差@电流 500mV@ 1A
最小输出电压 800mV
Iq-静态电流 450μA
最大输出电压 6V
极性 正极
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP59800BMNADJTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP59800BMNADJTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP59800BMNADJTBG NCP59800BMNADJTBG数据手册

NCP59800BMNADJTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.4125
6000+ ¥ 1.3334
12000+ ¥ 1.3108
24000+ ¥ 1.2882
库存: 16000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 4237.5
