首页  >  产品百科  >  NCP139AFCT105T2G

NCP139AFCT105T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 1.05 V输出, 2.6A最大输出, 单路输出, WLCSP, 表面贴装, 6针
供应商型号: FL-NCP139AFCT105T2G
供应商: 海外现货
标准整包数: 1

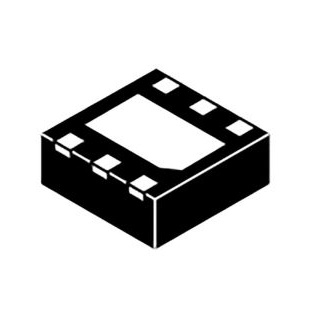

ON SEMICONDUCTOR LDO稳压器 NCP139AFCT105T2G

NCP139AFCT105T2G概述


    产品简介


    NCP139 是一款非常低的压差(LDO)调节器,专为CMOS工艺设计,集成了NMOS通路晶体管,并且有一个独立的偏置电压(VBIAS)。该设备提供非常稳定、准确的输出电压,适用于空间受限且噪声敏感的应用。为了优化电池供电便携设备的性能,NCP139具备极低的静态电流消耗。其WLCSP6 1.2 mm x 0.8 mm芯片级封装是专门用于空间受限应用的设计。
    主要功能和应用领域
    - 主要功能:
    - 输出电压范围:0.4 V至1.8 V(固定),0.5 V至3.0 V(可调)
    - 超低压差:典型值50 mV(1 A)
    - 非常低的偏置输入电流:典型值35 μA
    - 支持逻辑电平使能输入,以实现开/关控制
    - 稳定陶瓷电容:10 nF
    - 可选输出主动放电功能
    - 应用领域:
    - 电池供电设备
    - 智能手机和平板电脑
    - 相机、DVR、机顶盒和摄像机

    技术参数


    - 输入电压范围:VOUT 至 5.5 V
    - 偏置电压范围:3.0 V 至 5.5 V
    - 输出电压精度:±1% 温度范围,25°C 下0.5%
    - 负载调整率:≤2.0 mV
    - 电源抑制比(PSRR):典型值70 dB(VIN),85 dB(VBIAS)
    - 热保护:温度上升至160°C时启动,下降至140°C时复位
    - 启用操作:通过逻辑电平使能输入,阈值电压为0.9 V
    - 工作环境:-40°C 至 85°C
    - 包装:WLCSP6 - 1.2 mm x 0.8 mm

    产品特点和优势


    - 超低压差:50 mV(1 A),适合需要高效率的应用场景
    - 低功耗:静态电流仅为35 μA,适合电池供电设备
    - 集成化程度高:采用NMOS晶体管,简化电路设计
    - 宽工作范围:适用于多种电压输入和输出场景
    - 稳定性强:能在多种条件下保持稳定运行
    - 易于使用:支持陶瓷电容,方便布线

    应用案例和使用建议


    典型应用案例
    NCP139在智能手机、平板电脑等设备中作为低电压DC/DC后调节器使用,具有开/关功能。图17展示了典型的低电压DC/DC后调节器应用电路图。通过外部电阻调整输出电压,使其能够在0.5 V至3.0 V范围内进行配置。
    使用建议
    1. 电容选择:建议使用10 nF至22 nF之间的陶瓷电容,确保稳定性和减少电容变化对性能的影响。
    2. 功率管理:在启用功能未使用时,将使能引脚连接到VIN或VBIAS,以降低功耗。
    3. 温度影响:注意不同温度下电容值的变化,特别是在低温环境下选择合适的电容。

    兼容性和支持


    NCP139与标准的电子元器件和其他设备具有良好的兼容性。厂商提供了详细的订购信息、标记和运输信息,支持不同的封装和电压版本。厂商还提供热保护功能,确保设备在过热时自动关闭以防止损坏。

    常见问题与解决方案


    1. 问题:输出电压不稳
    - 解决方案:检查输入电容是否符合要求,建议使用陶瓷电容并直接连接到设备的相应引脚。

    2. 问题:设备过热
    - 解决方案:确保设备在规定的工作温度范围内运行,如有必要,添加散热片或使用散热材料以帮助散热。

    总结和推荐


    NCP139是一款非常适合便携式设备的低电压调节器,具备超低压差、低功耗和稳定性强等特点。它不仅适用于智能手机和平板电脑等移动设备,也广泛应用于相机、DVR和机顶盒等其他领域。对于需要精确控制输出电压且对功耗敏感的应用来说,NCP139是一个理想的选择。总体而言,强烈推荐使用NCP139,尤其是在需要紧凑和高性能的场合。
    以上内容从NCP139的数据手册中提取了关键信息,详细介绍了该电子元器件的产品类型、技术参数、优势、应用案例、兼容性和常见问题解决方案。希望这篇文章能够为您提供有关NCP139的全面了解。

NCP139AFCT105T2G参数

参数
负载调节 2mV
稳压器数量 1
最大输出电压 1.05V
最小输入电压 1.05V
输出类型 Fixed
纹波抑制-PSRR 85dB~70dB(1kHz)
最小输出电压 1.05V
极性 正极
Iq-静态电流 50μA
输出电流 1A
最大压差@电流 1.5V@ 1A
最大输入电压 5.5V
线路调节 0.01(Typ)
长*宽*高 1.2mm*800μm*230μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP139AFCT105T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP139AFCT105T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP139AFCT105T2G NCP139AFCT105T2G数据手册

NCP139AFCT105T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
