NCP717BMX330TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 35μA 正极 fixed 300mA 1 3.3V 1.8V 3.3V 5.5V 230mV@ 300mA 12uV/mA(Typ) 400uV/V(Typ) XDFN-4 贴片安装 1mm(长度)*1mm(宽度)
供应商型号: CY-NCP717BMX330TCG
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP717BMX330TCG

NCP717BMX330TCG概述

    NCP717 300 mA Very-Low Quiescent Current Low Dropout Regulator

    产品简介


    NCP717是一款300 mA低压差线性稳压器(LDO),它提供稳定且准确的电压输出,非常适合空间受限且对噪声敏感的应用场景。为了优化电池供电便携设备的性能,NCP717采用了动态静态电流调整技术,使其在无负载状态下拥有非常低的静态电流消耗。适用于PDAs、移动电话、GPS、智能手机、无线手持设备、蓝牙®、Zigbee®、便携式医疗设备及其他电池供电设备。

    技术参数


    - 输入电压范围:1.8 V至5.5 V
    - 可选固定输出电压:0.8 V至5 V(请联系工厂获取其他电压选项)
    - 静态电流:典型值25 μA
    - 输出噪声:100 Hz至100 kHz频率范围内为22 μVRMS
    - 低压差:在300 mA电流下,典型值为175 mV
    - 精度:±2%
    - 电源抑制比(PSRR):1 kHz时为70 dB
    - 保护机制:热关断和限流保护
    - 输出电容:稳定运行需要至少1 μF陶瓷电容

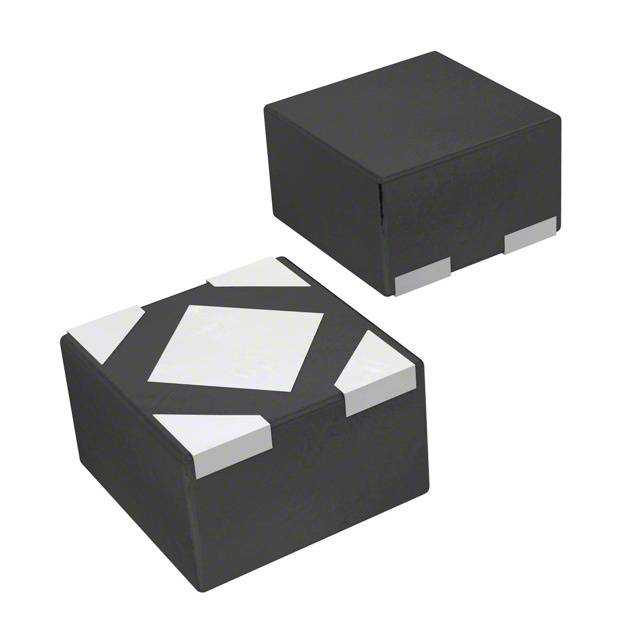

    - 封装:XDFN 1.0 x 1.0 mm
    - 环境友好:无铅器件

    产品特点和优势


    - 极低静态电流:典型值仅为25 μA,非常适合电池供电设备
    - 低输出噪声:22 μVRMS确保高信噪比
    - 低压差:在300 mA电流下的典型低压差为175 mV,延长电池寿命
    - 高精度:在负载、线路和温度变化下保持±2%的准确性
    - 高电源抑制比:1 kHz时高达70 dB,有效减少电源纹波干扰
    - 安全保护:内置热关断和限流保护,提高可靠性

    应用案例和使用建议


    - PDA:适用于各种移动设备,如平板电脑和笔记本电脑。
    - 智能手机:适合用于移动设备的电源管理。
    - 便携式医疗设备:如便携式心率监测器和血糖仪。
    使用建议:
    - 确保连接1 μF以上的陶瓷电容到输出端以保证稳定性。
    - 使用接地铜箔大面积连接到接地引脚以实现有效的散热。

    兼容性和支持


    NCP717可与其他多种电子元器件兼容,适合于广泛的电路设计。供应商提供了详尽的技术支持文档和售后服务,以帮助客户解决问题并优化系统性能。

    常见问题与解决方案


    - 问题:如何确定合适的输入电压?
    - 解决方案:确保输入电压在1.8 V至5.5 V范围内,具体选择根据设备需求确定。
    - 问题:如何防止过载电流?
    - 解决方案:通过内部限流保护机制自动限制输出电流,避免损坏设备。
    - 问题:如何测试产品的热性能?
    - 解决方案:参考绝对最大额定值表格,确保工作温度在-55°C至150°C之间,并注意热关断温度为160°C。

    总结和推荐


    NCP717凭借其出色的性能和独特的功能,是电池供电设备的理想选择。其极低的静态电流、优秀的电源抑制比和高精度使其在多种应用场景中表现出色。我们强烈推荐此产品用于需要高可靠性和稳定电源输出的场合。

NCP717BMX330TCG参数

参数
输出电流 300mA
Iq-静态电流 35μA
极性 正极
最大输入电压 5.5V
负载调节 12uV/mA(Typ)
稳压器数量 1
纹波抑制-PSRR -
最大压差@电流 230mV@ 300mA
线路调节 400uV/V(Typ)
最大输出电压 3.3V
最小输入电压 1.8V
最小输出电压 3.3V
输出类型 fixed
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 XDFN-4
安装方式 贴片安装
零件状态 新设计不推荐

NCP717BMX330TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP717BMX330TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP717BMX330TCG NCP717BMX330TCG数据手册

NCP717BMX330TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0846 ¥ 0.7152
5000+ $ 0.0846 ¥ 0.7152
库存: 58109
起订量: 1399 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 715.2
