NCP161BFCT280T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~48dB(100Hz~100kHz) 23μA 正极 fixed 450mA 1 2.8V 1.9V 2.8V 5.5V 290mV@ 450mA 0.001%/mA(Typ) 0.02(Typ) BGA 贴片安装 640μm*640μm*230μm
供应商型号: CY-NCP161BFCT280T2G
供应商:
标准整包数: 1

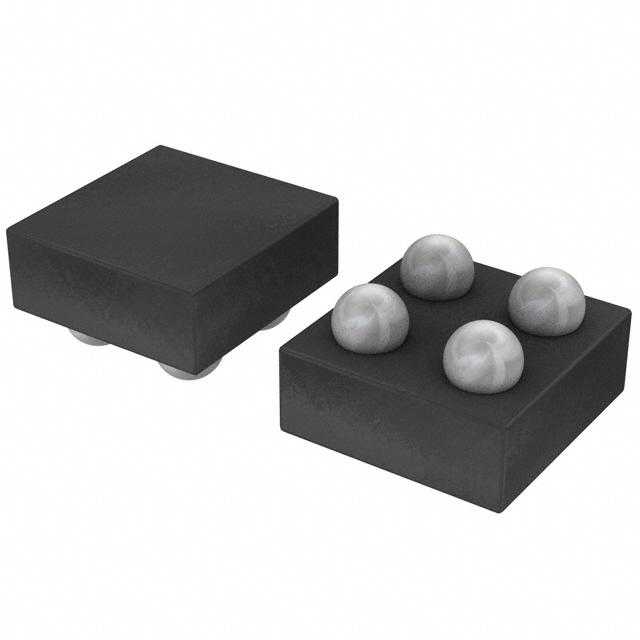

ON SEMICONDUCTOR LDO稳压器 NCP161BFCT280T2G

NCP161BFCT280T2G概述

    NCP161 LDO Regulator 技术手册

    产品简介


    NCP161 是一款专为射频(RF)和模拟电路设计的线性稳压器(LDO),其输出电流可达450 mA。这款芯片凭借其低噪声、高电源抑制比(PSRR)、低静态电流和出色的负载/线路瞬态响应,特别适用于电池供电设备、无线局域网设备、智能手机、平板电脑、相机、数字录像机(DVR)、卫星电视盒(STB)和摄像机等应用场合。它支持的输入电压范围广泛,且提供了多种固定电压选项。

    技术参数


    - 输入电压范围: 1.9 V 至 5.5 V
    - 固定输出电压选项: 1.8 V 至 5.14 V
    - 输出电压精度: ±2%
    - 静态电流: 18 μA(典型值)
    - 待机电流: 0.1 μA(典型值)
    - 最低压差电压: 150 mV(450 mA时)
    - 电源抑制比(PSRR): 98 dB(20 mA时,1 kHz频率)
    - 输出噪声: 10 μVrms
    - 陶瓷电容器稳定性: 1 μF 输出电容
    - 封装类型: WLCSP4、XDFN4、SOT23-5
    - 环保特性: 无铅,符合RoHS标准

    产品特点和优势


    1. 超低噪声和高PSRR: 能有效降低电源噪声干扰,特别适合对噪声敏感的应用。
    2. 低静态电流和待机电流: 非常适合电池供电设备,有助于延长设备的电池寿命。
    3. 极低压差电压: 确保高效的电压转换。
    4. 超小型封装: WLCSP4 和 XDFN4 封装体积小,适用于空间受限的设计。

    应用案例和使用建议


    - 无线局域网设备: NCP161 的高PSRR特性非常适合于Wi-Fi路由器等设备中,确保稳定的电源供给。
    - 智能手机和平板电脑: 其低噪声特性有助于提升音频质量,提升用户体验。
    - 建议配置: 为了实现最佳性能,建议使用指定的1 μF陶瓷电容器作为输入和输出电容器。

    兼容性和支持


    NCP161 设备可与其他同类电容器和电路板设计兼容。制造商提供了详尽的技术文档和支持,以帮助用户正确使用该产品。

    常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方案: 检查 VEN 引脚的连接是否正常,确保 VEN 信号在0.4 V以下时,设备处于关闭状态。
    - 问题2: 输出电压不稳定。
    - 解决方案: 确认使用的电容器符合规格要求,确保输出电容器为1 μF陶瓷电容器。

    总结和推荐


    NCP161 是一款高性能、多功能的线性稳压器,尤其适合对电源噪声和PSRR有严格要求的应用。其超低静态电流和待机电流使得该产品成为电池供电设备的理想选择。结合其小巧的封装和出色的性能,NCP161 绝对是一款值得推荐的产品。

NCP161BFCT280T2G参数

参数
稳压器数量 1
输出类型 fixed
最小输入电压 1.9V
极性 正极
Iq-静态电流 23μA
最大输出电压 2.8V
最小输出电压 2.8V
线路调节 0.02(Typ)
负载调节 0.001%/mA(Typ)
纹波抑制-PSRR 91dB~48dB(100Hz~100kHz)
最大压差@电流 290mV@ 450mA
最大输入电压 5.5V
输出电流 450mA
长*宽*高 640μm*640μm*230μm
通用封装 BGA
安装方式 贴片安装
零件状态 在售

NCP161BFCT280T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP161BFCT280T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP161BFCT280T2G NCP161BFCT280T2G数据手册

NCP161BFCT280T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0674 ¥ 0.5693
5000+ $ 0.0674 ¥ 0.5693
库存: 232160
起订量: 1757 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 569.3
