NCV59301DS33R4G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: ON Semiconductor LDO 调节器, 3.3 V输出, 3A最大输出, D2PAK封装
供应商型号: FL-NCV59301DS33R4G
供应商: 海外现货
标准整包数: 1

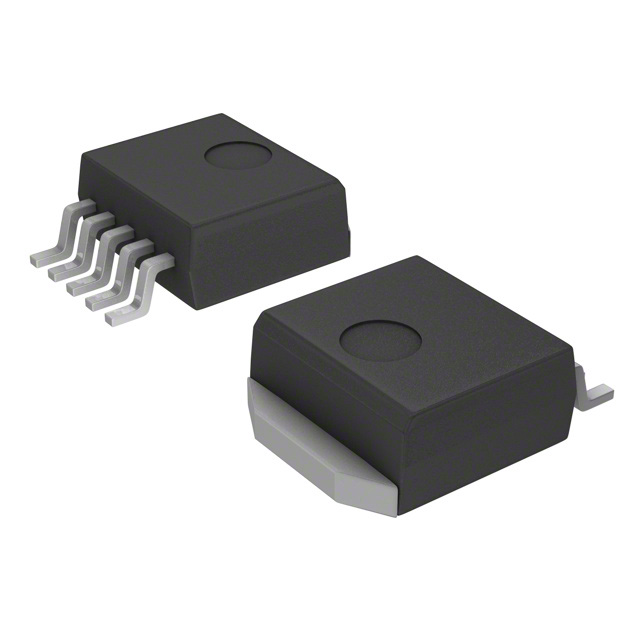

ON SEMICONDUCTOR LDO稳压器 NCV59301DS33R4G

NCV59301DS33R4G概述

    # NCP59300/NCV59300 系列非常低功耗(VLDO)快速瞬态响应稳压器技术手册

    产品简介


    NCP59300/NCV59300 系列是高精度、非常低功耗(Very Low Dropout, VLDO)正电压稳压器,能够在超过 3.0 A 的输出电流下提供典型的 300 毫伏以下的压降。这些器件具备陶瓷输出电容器稳定运行的能力,且具有固定的电压版本选择。产品适用于工业、消费类设备、服务器、网络设备、FPGA 和逻辑电源供应等广泛领域,还可作为 MIC29300、MIC39300、MIC37300 固定电压器件的功能替代品。

    技术参数


    以下为 NCP59300/NCV59300 系列的核心技术规格:
    - 输入电压范围: 2.24 至 13.5 V
    - 最大输入电压: 18 V
    - 输出电压选项: 固定电压(如 1.8 V、2.5 V、2.8 V、3.0 V、3.3 V、5.0 V)
    - 典型压降:
    - 1.5 A 负载时:175 至 350 毫伏
    - 3.0 A 负载时:300 至 500 毫伏
    - 接地电流: 60 至 120 mA
    - 工作温度范围: -40°C 至 +125°C
    - 保护功能: 输出过流限制、热关断、反向电流保护

    产品特点和优势


    1. 卓越的低压差特性: 典型压降仅 300 毫伏,可满足严苛的供电需求。
    2. 高性能: 快速瞬态响应时间与低接地电流结合,实现高效的能源利用。
    3. 陶瓷电容稳定性: 支持陶瓷电容,减小整体体积和成本。
    4. 多功能接口: 提供逻辑兼容的使能和错误标志引脚,便于集成到复杂的数字电路系统中。
    5. 安全性强: 内置过流、短路和热关断保护机制,确保长期可靠运行。
    6. AEC-Q100 认证: NCV 前缀型号适合汽车及其他严苛要求的应用场景。

    应用案例和使用建议


    应用案例
    - 服务器与网络设备: 用于 FPGA 和逻辑电路的精密电源管理。
    - 电池充电器: 可高效管理多负载电路,例如通信模块和存储设备。
    - 消费类电子产品: 针对智能家电和其他便携式设备提供稳定供电。
    使用建议
    1. 最小负载电流: 为了正常运行,需确保至少 10 mA 的最小负载电流。
    2. 电容选择: 建议使用 47 μF 或更大的陶瓷电容以增强高频下的瞬态响应性能。
    3. 散热设计: 尽量减少输入输出电压差,以降低功耗并避免过热。
    4. 错误标志电路: 避免因过度拉电流而导致不必要误差,同时监测负载状况。

    兼容性和支持


    - 兼容性: 该系列可与多种标准陶瓷电容配合使用,并可直接替代市面上的许多通用稳压器(如 MIC29300)。
    - 技术支持: ON Semiconductor 提供详尽的技术文档、样品及应用支持服务,适合大批量生产。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查陶瓷电容容量是否达标(建议 ≥ 47 μF)。 |
    | 启动时间过长 | 调整输出电容或使能信号上升时间。 |
    | 温度过高 | 优化 PCB 布局以增加散热面积。 |

    总结和推荐


    NCP59300/NCV59300 系列凭借出色的低压差、快速响应和高稳定性,在高功率密度和紧凑设计的场景中表现出色。特别是对于需要大电流和宽输入电压范围的工业和汽车领域,此系列稳压器是理想选择。推荐将其应用于对精度和效率要求极高的应用场景中,但需注意散热管理和负载条件设置。
    综合评价,该系列产品非常适合需要高性能稳压器的应用场合,强烈推荐使用!

NCV59301DS33R4G参数

参数
输出类型 Fixed
最大压差@电流 500mV@ 3A
线路调节 0.5%
负载调节 1%
最小输出电压 3.3V
最大输入电压 13.5V
稳压器数量 1
最小输入电压 2.24V
纹波抑制-PSRR -
Iq-静态电流 60mA
极性 正极
输出电流 3A
最大输出电压 3.3V
10.24mm(Max)
9.35mm(Max)
4.57mm(Max)
通用封装 D2PAK-5
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装
