NCP163AFCT330T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~60dB(100Hz~100kHz) 20μA 正极 fixed 250mA 1 3.3V 2.2V 3.3V 5.5V 145mV@ 250mA 0.001%/mA(Typ) 0.02(Typ) 贴片安装
供应商型号: AV-S-ONSNCP163AFCT330!A
供应商: Avnet
标准整包数: 10000

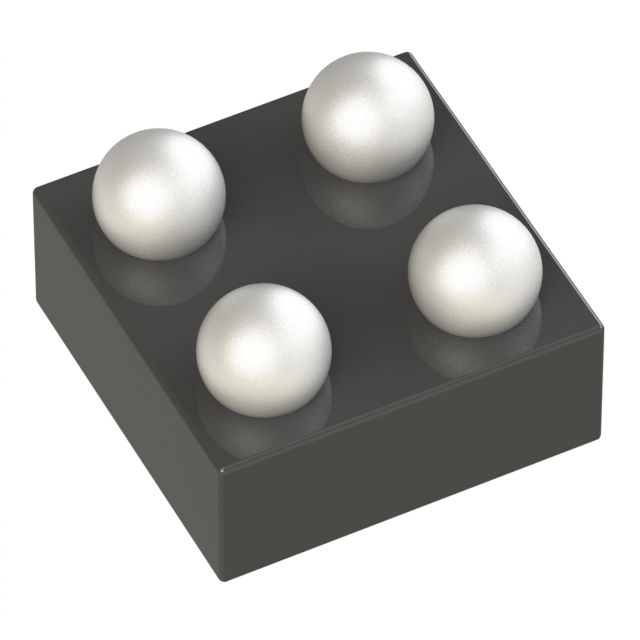

ON SEMICONDUCTOR LDO稳压器 NCP163AFCT330T2G

NCP163AFCT330T2G概述

    NCP163 LDO Regulator - Ultra-Low Noise, High PSRR

    产品简介


    NCP163 是一款高性能的低功耗稳压器(LDO),能够提供高达250 mA的输出电流。专为满足RF(射频)和高灵敏度模拟电路的需求而设计,NCP163 具备超低噪声、高电源抑制比(PSRR)和低静态电流等特性。NCP163 非常适合应用于电池供电设备、无线局域网设备、智能手机和平板电脑、相机、数字录像机、机顶盒和摄像机等场合。

    技术参数


    - 输入电压范围:2.2 V 至 5.5 V
    - 固定电压选项:1.2 V 至 5.3 V
    - 电压精度:±2%
    - 静态电流:典型值 12 μA
    - 待机电流:典型值 0.1 μA
    - 低压差(LDO):250 mA 时,最低差值 80 mV
    - 电源抑制比(PSRR):在 20 mA、1 kHz 条件下,典型值 92 dB
    - 输出噪声:6.5 μVRMS(10 Hz 至 100 kHz)
    - 稳定电容:1 μF 小型陶瓷电容器
    - 封装选项:0.35P WLCSP 封装,0.65P XDFN4 封装,行业标准 SOT23-5L 封装

    产品特点和优势


    NCP163 的关键优势在于其卓越的性能指标,如超低噪声和高 PSRR。这些特性使其特别适用于对噪声敏感的应用场景,例如RF和模拟电路。此外,它具备非常低的静态电流,使得设备能够在长时间待机模式下保持极低功耗。NCP163 还具有优秀的负载瞬态响应和线路瞬态响应能力,确保在各种工作条件下都能保持稳定的输出。

    应用案例和使用建议


    根据技术手册中的典型应用场景,NCP163 主要用于电池供电设备和移动设备,如智能手机和平板电脑。对于需要保持信号纯净的应用,可以考虑将NCP163与低噪声线性稳压器结合使用,以进一步降低整个系统的噪声水平。此外,在设计过程中应确保选择适当的输入和输出电容器,以获得最佳的瞬态响应和稳定性。

    兼容性和支持


    NCP163 可与多种电子元器件和设备兼容,特别是那些对噪声敏感且需要高电源抑制比的应用。制造商提供了详尽的技术支持,包括详细的订单信息、标记和运输信息,以及电气特性的安全操作区域指南。用户可通过官网获取更多的技术支持文档和应用笔记。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,以下是几个用户可能会遇到的问题及相应的解决办法:
    - 问题:输出电压不稳定
    解决方法:检查输入电压是否在规定的范围内,并确保输入和输出电容器的值正确。
    - 问题:系统功耗过高
    解决方法:确认静态电流设置正确,并检查是否有不必要的旁路电容器导致额外的静态电流消耗。
    - 问题:设备无法正常启动
    解决方法:检查芯片使能(EN)引脚是否正确配置,并确认所有必要的连接均已建立。

    总结和推荐


    总体而言,NCP163 是一款极具竞争力的高性能LDO稳压器,具备超低噪声、高电源抑制比和低静态电流等显著优点。它的设计使其非常适合应用于RF和高灵敏度模拟电路中。建议在对噪声敏感的应用中优先考虑使用NCP163,特别是在电池供电设备、无线通信设备以及各类便携式设备的设计中。

NCP163AFCT330T2G参数

参数
Iq-静态电流 20μA
输出电流 250mA
最大压差@电流 145mV@ 250mA
极性 正极
最小输入电压 2.2V
最小输出电压 3.3V
稳压器数量 1
纹波抑制-PSRR 91dB~60dB(100Hz~100kHz)
线路调节 0.02(Typ)
最大输入电压 5.5V
最大输出电压 3.3V
负载调节 0.001%/mA(Typ)
输出类型 fixed
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP163AFCT330T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP163AFCT330T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP163AFCT330T2G NCP163AFCT330T2G数据手册

NCP163AFCT330T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
