NCV8705ML33TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 73dB~56dB(100Hz~10kHz) 25μA 正极 Fixed 500mA 1 3.3V 2.2V 3.3V 5.5V 350mV@ 500mA 12uV/mA(Typ) 750uV/V(Typ) DFNW-8 贴片安装,黏合安装
供应商型号: 3368462
供应商: 海外现货
标准整包数: 5

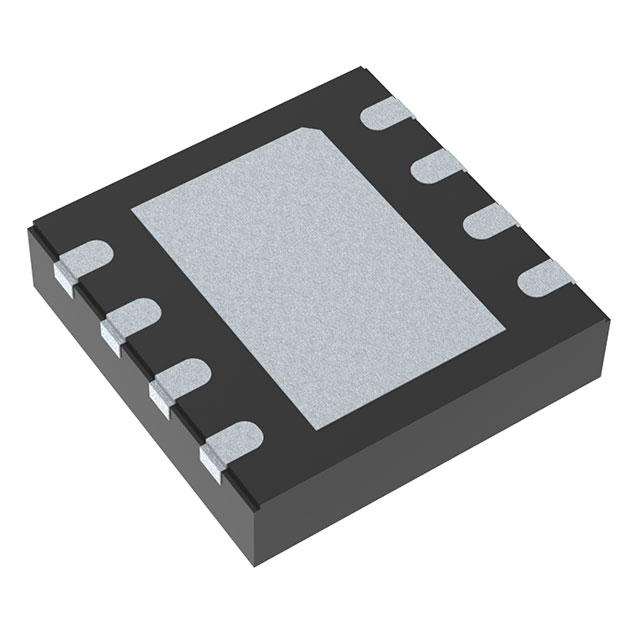

ON SEMICONDUCTOR LDO稳压器 NCV8705ML33TCG

NCV8705ML33TCG概述


    产品简介


    产品类型: NCV8705 是一款低噪声、低功耗、低压差线性稳压器(LDO),适用于汽车和工业领域。
    主要功能:
    - 极低的静态电流(典型值为13 μA)。
    - 超低噪声(12 μV RMS,从100 Hz到100 kHz)。
    - 非常低的压差(典型值230 mV,在500 mA输出电流下)。
    - 高电源抑制比(PSRR,71 dB在1 kHz频率下)。
    - 内置软启动电路,可限制开机浪涌电流。
    - 带有过热保护和限流保护功能。
    应用领域:
    - 高级驾驶辅助系统(ADAS)、信息娱乐和仪表盘、远程通信。
    - 通用汽车和工业用途。
    - 楼宇和工厂自动化,智能电表。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 2.5 V 至 5.5 V |
    | 固定输出电压范围 | 0.8 V 至 3.5 V |
    | 可调输出电压范围 | 0.8 V 至 5.5 V - VDROP |
    | 输出噪声 | 12 μV RMS,从100 Hz到100 kHz |
    | 最大输出电流 | 500 mA |
    | 线性调节率 | 550 μV/V 至 750 μV/V |
    | 负载调节率 | 12 μV/mA |
    | 稳压精度 | ±2% |
    | 压差电压 | 230 mV (500 mA) |
    | 启动时间 | 150 μs |

    产品特点和优势


    独特功能:
    - 超低噪声设计:通过12 μV RMS 的输出噪声,NCV8705能够提供极其干净的电源供应,特别适合RF接收器、成像传感器和音频处理器等需要低噪声环境的应用。
    - 超低静态电流:13 μA的典型静态电流使得该稳压器非常适合电池供电设备。
    - 高PSRR:71 dB 的电源抑制比意味着在电源波动较大的情况下也能稳定输出电压。
    - 内置软启动和过热保护:内置的软启动电路和过热保护功能确保设备在各种环境下都能安全运行。
    优势:
    - 增强应用兼容性:可以与多种陶瓷电容配合使用,具有良好的负载和线性调节能力。
    - 高可靠性:该稳压器符合AEC-Q100标准,确保了高可靠性和耐用性。

    应用案例和使用建议


    应用场景:
    - 在ADAS、信息娱乐系统和远程通信模块中作为电源管理组件。
    - 在智能仪表、楼宇自动化和工业控制应用中,提供稳定的电源供给。
    使用建议:
    - 为了获得最佳性能,建议在输出端使用一个1 μF 的陶瓷电容以确保稳定性。
    - 在高温环境中,考虑到较高的静态电流,应选择具有良好散热特性的PCB设计。

    兼容性和支持


    兼容性:
    - NCV8705 与多种陶瓷电容兼容,包括X7R材质,适用于1206封装尺寸。
    支持和维护:
    - ON Semiconductor 提供全面的技术文档和支持服务,包括应用指南和故障排除手册。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 无法正常启动 | 检查输入电压是否符合要求,确保EN引脚电压大于0.9 V。 |
    | 输出电压不稳 | 检查外部电阻分压器设置是否正确。 |
    | 过热保护启动 | 减少输出电流,改善散热条件。 |
    | 静态电流过大 | 检查输入电压是否在合理范围内,避免过高或过低的输入电压导致功耗增加。 |

    总结和推荐


    综合评估:
    - NCV8705 是一款高性能、低功耗的LDO稳压器,尤其适用于对噪声和稳定性有严格要求的应用场合。
    - 它的优点在于其出色的低噪声、低静态电流特性,加上丰富的保护功能和高可靠性,使其在市场上具有很强的竞争力。
    推荐使用:
    - 强烈推荐用于需要高精度和低噪声电源的汽车电子、工业控制和智能家居应用中。

NCV8705ML33TCG参数

参数
最小输出电压 3.3V
负载调节 12uV/mA(Typ)
纹波抑制-PSRR 73dB~56dB(100Hz~10kHz)
最大输入电压 5.5V
最大输出电压 3.3V
输出电流 500mA
Iq-静态电流 25μA
最小输入电压 2.2V
稳压器数量 1
极性 正极
最大压差@电流 350mV@ 500mA
输出类型 Fixed
线路调节 750uV/V(Typ)

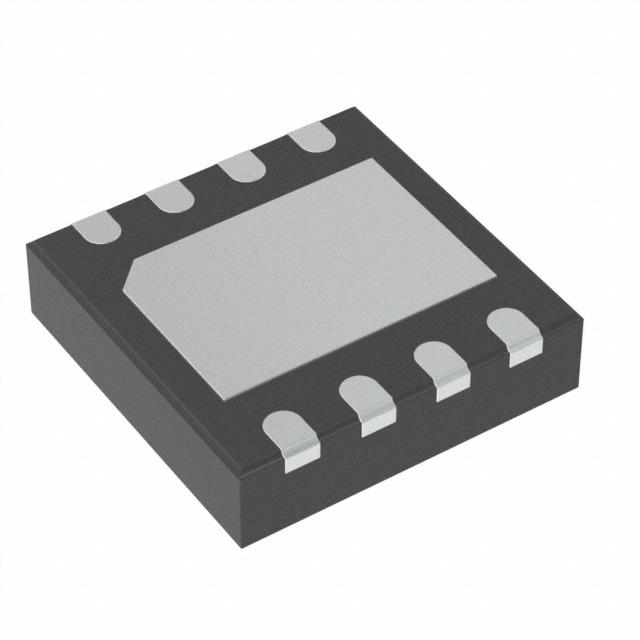

通用封装 DFNW-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8705ML33TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8705ML33TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8705ML33TCG NCV8705ML33TCG数据手册

NCV8705ML33TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.3698
10+ ¥ 4.068
100+ ¥ 3.6449
500+ ¥ 3.5798
3000+ ¥ 3.5148
9000+ ¥ 3.5148
24000+ ¥ 3.5148
45000+ ¥ 3.5148
库存: 2173
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 40.68
