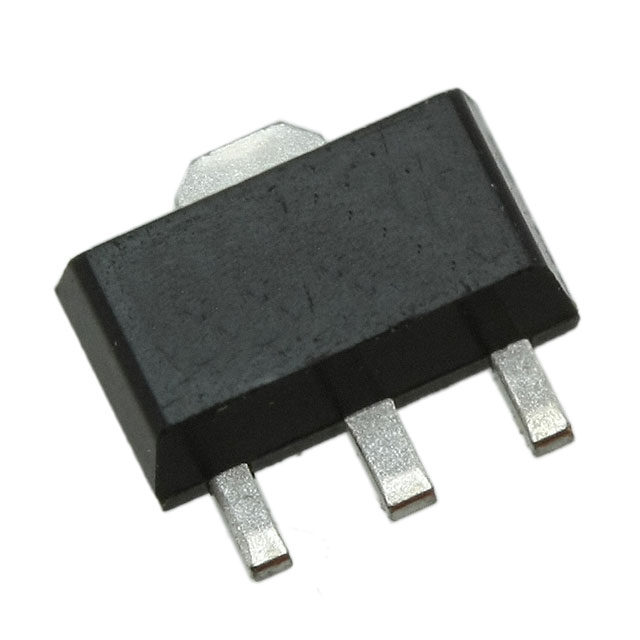

KA78L05AMTF

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB(120Hz) 5.5mA 正极 Fixed 100mA 1 5V 7V 5V 30V 1.7V 60mV 150mV SOT-89-3 贴片安装,黏合安装
供应商型号: KA78L05AMTFDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 KA78L05AMTF

KA78L05AMTF概述


    产品简介


    KA78LXXA/KA78L05AA系列是Fairchild半导体公司生产的固定电压单片集成电路电压调节器,适用于需要最大供应电流高达100mA的应用场合。这些调节器具备多种输出电压选项,包括5V、6V、8V、9V、10V、12V、15V、18V和24V。产品采用TO-92、8-SOP和SOT-89三种封装形式,适合广泛的应用领域。

    技术参数


    输入电压(对于不同的输出电压)
    - 输出电压为5V、8V:输入电压VI ≤ 30V
    - 输出电压为12V到18V:输入电压VI ≤ 35V
    - 输出电压为24V:输入电压VI ≤ 40V
    工作温度范围
    - 结温TJ:0°C ~ +150°C
    - 存储温度TSTG:-65°C ~ +150°C
    输出电压(典型值)
    - KA78L05A:5.0V(±5%)
    - KA78L06A:6.0V(±5%)
    - KA78L08A:8.0V(±5%)
    - KA78L09A:9.0V(±5%)
    - KA78L10A:10.0V(±5%)
    - KA78L12A:12.0V(±5%)
    - KA78L15A:15.0V(±5%)
    - KA78L18A:18.0V(±5%)
    - KA78L24A:24.0V(±5%)
    特性
    - 热过载保护
    - 短路电流限制
    - 输出电压精度±5%

    产品特点和优势


    1. 多功能输出电压选择:该系列产品提供了从5V到24V的多种输出电压选项,满足不同应用场景的需求。
    2. 热过载保护:内置的热过载保护机制能够有效防止设备因过热而损坏。
    3. 短路电流限制:当电路发生短路时,能自动限制电流,保护设备免受损害。
    4. 高稳定性:输出电压精度高,稳定性好,输出噪声低,适合对电源稳定性要求较高的应用。

    应用案例和使用建议


    应用案例
    - 工业控制:用于各种工业自动化设备的电源管理。
    - 消费电子:适用于各种家用电器和便携式电子设备。
    - 通信设备:作为通信模块的稳定电源。
    使用建议
    - 在设计电路时,建议在输入端和输出端添加适当的电容以提高系统的稳定性。
    - 需要注意设备的散热问题,避免因过热导致设备故障。
    - 当输入电压波动较大时,确保设备具有足够的电压稳定性。

    兼容性和支持


    该产品与其他常见的电子元器件和设备具有良好的兼容性,可以方便地集成到现有的系统中。Fairchild半导体公司提供详尽的技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,确认电容连接正确且容量合适。

    2. 设备过热
    - 解决方案:增加散热片或采用更好的散热方式,避免长时间高负载运行。

    总结和推荐


    KA78LXXA/KA78L05AA系列电压调节器凭借其广泛的输出电压选择、出色的稳定性和可靠性,在众多应用中表现出色。它不仅适合工业控制和消费电子产品,也适用于通信设备等领域。鉴于其多功能性和可靠性,强烈推荐在需要稳定电源的项目中使用这款产品。

KA78L05AMTF参数

参数
最小输出电压 5V
稳压器数量 1
线路调节 150mV
极性 正极
最小输入电压 7V
输出类型 Fixed
Iq-静态电流 5.5mA
最大输出电压 5V
输出电流 100mA
纹波抑制-PSRR 80dB(120Hz)
最大输入电压 30V
最大压差@电流 1.7V
负载调节 60mV
4.7mm(Max)
2.7mm(Max)
1.7mm(Max)
通用封装 SOT-89-3
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

KA78L05AMTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA78L05AMTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR KA78L05AMTF KA78L05AMTF数据手册

KA78L05AMTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
库存: 0
起订量: 1 增量: 1
