NCP702MX28TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB 16μA 正极 Fixed 200mA 1 2.8V 2V 2.8V 5.5V 200mV@ 200mA 13uV/mA(Typ) 440uV/V(Typ) XDFN-6 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: FL-NCP702MX28TCG
供应商: 海外现货
标准整包数: 1

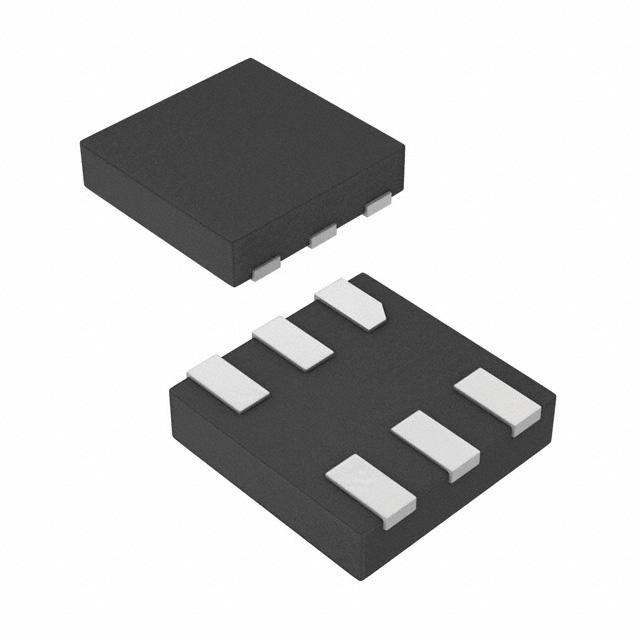

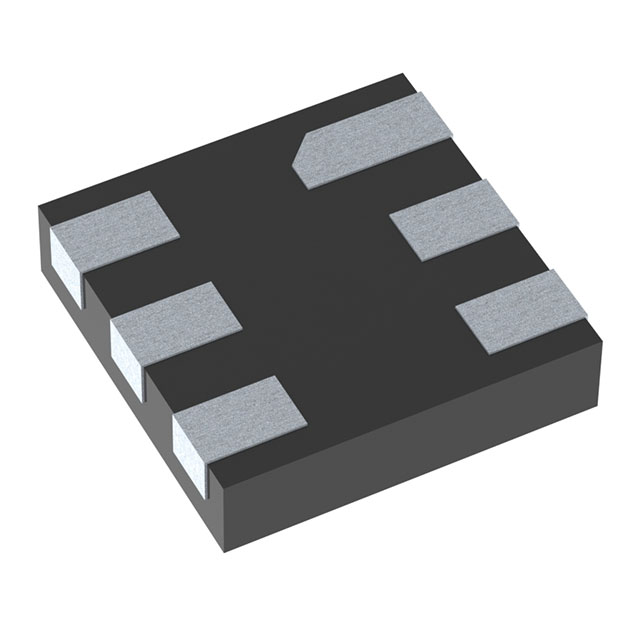

ON SEMICONDUCTOR LDO稳压器 NCP702MX28TCG

NCP702MX28TCG概述

    电子元器件产品技术手册解析:NCP702线性稳压器

    产品简介


    NCP702是一款超低静态电流、超低噪声的低压差(LDO)线性稳压器,最大输出电流为200mA。它特别适用于对电源质量要求较高的应用,如锁相环(PLL)、振荡器、频率合成器、低噪声放大器及精密仪器等。NCP702具有非常稳定的输出电压,超低噪声和高电源抑制比(PSRR),使其非常适合射频(RF)应用。该产品无需额外的噪声旁路电容即可实现超低噪声性能。

    技术参数


    - 输入电压范围: 2.0 V 至 5.5 V
    - 固定输出电压选项: 0.8 V 至 3.5 V(联系工厂获取其他电压选项)
    - 输出电压调节步长: 2.5 mV
    - 静态电流: 典型值为10 μA
    - 输出噪声: 11 μVrms(100 Hz至100 kHz)
    - 最低压差: 140 mV(典型值,200 mA输出时)
    - 精度: ±2%
    - 电源抑制比: 68 dB(1 kHz时)
    - 热关断和过流保护
    - 软启动功能
    - 可用封装: TSOP-5和XDFN 1.5 x 1.5 mm

    产品特点和优势


    - 超低噪声: 无需外部旁路电容即可实现11 μVrms的输出噪声。
    - 高PSRR: 在1 kHz时达到68 dB,适合对电源干净度要求极高的应用。
    - 超低静态电流: 最大静态电流仅为10 μA,非常适合电池供电设备。
    - 温度稳定性: ±2%的准确度在全负载、全线路和全温度范围内保持一致。
    - 高效能: 内置自适应接地电流功能,在轻负载条件下降低接地电流消耗。

    应用案例和使用建议


    - 便携式设备: 如PDA、智能手机、GPS、无线手持设备等。
    - 医疗设备: 便携式医疗设备需要高度可靠的电源管理。
    - 工业设备: 用于各种需要稳定电源的工业仪器。
    使用建议:
    1. 在设计电路时,应确保输入电压稳定在2.0 V至5.5 V之间。
    2. 选择合适的输出电容以保证稳定性,推荐使用1 μF陶瓷电容。
    3. 在低温和高温环境下测试设备,确保在全温度范围内表现良好。

    兼容性和支持


    NCP702适用于大多数现有的电子系统,支持TSOP-5和XDFN 1.5 x 1.5 mm封装。厂商提供详尽的技术文档和支持服务,包括订购信息、标记说明和运输详情。

    常见问题与解决方案


    1. Q: 设备在开启时出现不稳定现象。
    - A: 检查输入电压是否在规定的范围内。确保正确的启动顺序,特别是启用引脚(EN)控制。
    2. Q: 设备发热严重。
    - A: 确保良好的散热措施。可能需要增加外部散热片或降低功耗。
    3. Q: 设备在低温下无法正常工作。
    - A: 确认设备在规定的温度范围内运行。如果需要在极端低温环境下工作,请联系厂家获取定制方案。

    总结和推荐


    NCP702线性稳压器是一款出色的高性能器件,尤其适用于需要超低噪声和高PSRR的应用场景。其优秀的温度稳定性、高效能和广泛的适用性使其成为众多电子设备的理想选择。强烈推荐在便携式设备、无线通信、医疗设备等领域使用NCP702。
    通过上述解析,可以看出NCP702具备优异的技术性能和广泛的应用范围,非常适合在多种复杂环境中使用。

NCP702MX28TCG参数

参数
最大输入电压 5.5V
输出电流 200mA
输出类型 Fixed
最大压差@电流 200mV@ 200mA
Iq-静态电流 16μA
最大输出电压 2.8V
纹波抑制-PSRR 70dB
稳压器数量 1
极性 正极
最小输入电压 2V
最小输出电压 2.8V
负载调节 13uV/mA(Typ)
线路调节 440uV/V(Typ)
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 XDFN-6
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NCP702MX28TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP702MX28TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP702MX28TCG NCP702MX28TCG数据手册

NCP702MX28TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
