NCP161BFCT180T2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 91dB~48dB(100Hz~100kHz) 23μA 正极 Fixed 450mA 1 1.8V 1.9V 1.8V 5.5V 450mV@ 450mA 0.001%/mA(Typ) 0.02(Typ) BGA 贴片安装,黏合安装 640μm*640μm*230μm
供应商型号: CY-NCP161BFCT180T2G
供应商:
标准整包数: 1

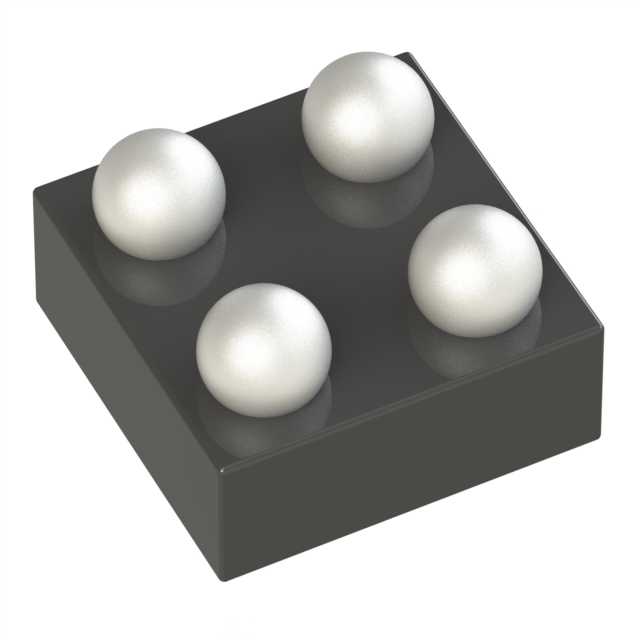

ON SEMICONDUCTOR LDO稳压器 NCP161BFCT180T2G

NCP161BFCT180T2G概述

    NCP161 LDO Regulator for RF and Analog Circuits

    1. 产品简介


    NCP161 是一款低压差线性稳压器,适用于RF(射频)和模拟电路。该产品能够提供高达450 mA的输出电流,并以其低噪声、高电源抑制比(PSRR)、超低静态电流和出色的负载/线路瞬态响应而著称。其独特的设计使其特别适用于电池供电设备、无线局域网设备、智能手机、平板电脑、摄像头、数字视频录像机(DVR)、卫星电视接收盒(STB)及摄像机等多种应用场景。

    2. 技术参数


    - 输入电压范围:1.9 V 至 5.5 V
    - 固定输出电压选项:1.8 V 至 5.14 V
    - 精度:±2%
    - 静态电流:典型值为18 μA
    - 关断电流:典型值为0.1 μA
    - 低压差:150 mV (450 mA)
    - 电源抑制比(PSRR):典型值98 dB (20 mA, f = 1 kHz)
    - 输出噪声:10 μVRMS
    - 陶瓷电容器大小:1 μF
    - 封装:0.35P, 0.65 mm x 0.65 mm 芯片级封装(CSP),XDFN4 0.65P, 1 mm x 1 mm
    - 无铅/无卤素/符合RoHS标准

    3. 产品特点和优势


    - 超低噪声:该产品具有10 μVRMS的超低输出噪声,适合需要极低噪声的射频和模拟电路应用。
    - 高电源抑制比:典型值为98 dB (20 mA, f = 1 kHz),使得其能有效抑制电源中的噪声。
    - 超低静态电流:静态电流典型值仅为18 μA,非常适合电池供电设备。
    - 宽工作温度范围:-40°C至125°C,适合各种极端环境下的应用。
    - 紧凑封装:提供多种小型封装选项,节省电路板空间,适用于便携式设备。

    4. 应用案例和使用建议


    应用场景:
    - 电池供电设备:如智能手机和平板电脑。
    - 无线局域网设备:如路由器和接入点。
    - 摄像设备:如摄像头和摄像机。
    使用建议:
    - 在选择陶瓷电容器时,推荐使用1 μF的小型电容。
    - 注意确保芯片的地引脚与接地平面连接良好,以提高热耗散能力。
    - 根据具体应用需求选择合适的输出电压和封装形式。

    5. 兼容性和支持


    - 兼容性:NCP161可以与其他常见的电子元器件和设备兼容,广泛应用于多种电路设计中。
    - 支持:厂商提供了详细的技术文档和应用指南,帮助用户进行正确的选型和设计。

    6. 常见问题与解决方案


    - 问题一:如何确保NCP161在高温环境下正常工作?
    - 解决方案:参考绝对最大额定值中的最高结温限制(150°C)。确保在高温环境下使用时,散热措施得当,避免过热损坏。
    - 问题二:如何正确启用和关闭NCP161?
    - 解决方案:通过将使能引脚(EN)电压设置在0.4 V以下来关闭NCP161,将电压设置在1.2 V以上来启用NCP161。需要注意的是,EN引脚的拉低电流为0.2 μA至0.5 μA。

    7. 总结和推荐


    总结:
    NCP161 线性稳压器在低噪声、高电源抑制比、低静态电流等方面表现出色,适用于多种应用,特别是在需要高精度和稳定性的重要场合。其紧凑的封装和广泛的温度适应性使其成为高性能RF和模拟电路的理想选择。
    推荐:
    鉴于其出色的性能指标和广泛的应用场景,我们强烈推荐使用NCP161线性稳压器,特别是对于需要极低噪声和高稳定性的应用场合。

NCP161BFCT180T2G参数

参数
输出类型 Fixed
最大输入电压 5.5V
最小输出电压 1.8V
稳压器数量 1
线路调节 0.02(Typ)
最小输入电压 1.9V
负载调节 0.001%/mA(Typ)
极性 正极
最大输出电压 1.8V
纹波抑制-PSRR 91dB~48dB(100Hz~100kHz)
输出电流 450mA
最大压差@电流 450mV@ 450mA
Iq-静态电流 23μA
长*宽*高 640μm*640μm*230μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

NCP161BFCT180T2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP161BFCT180T2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP161BFCT180T2G NCP161BFCT180T2G数据手册

NCP161BFCT180T2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
