NCP5661DT12RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 65dB/70dB 1.3mA 正极 Adjustable 1A 1 1.2V 2V 1.2V 9V 1.3V 0.03% 0.03% TO-252-5 贴片安装
供应商型号: AMS-NCP5661DT12RKG
供应商: 海外现货
标准整包数: 1

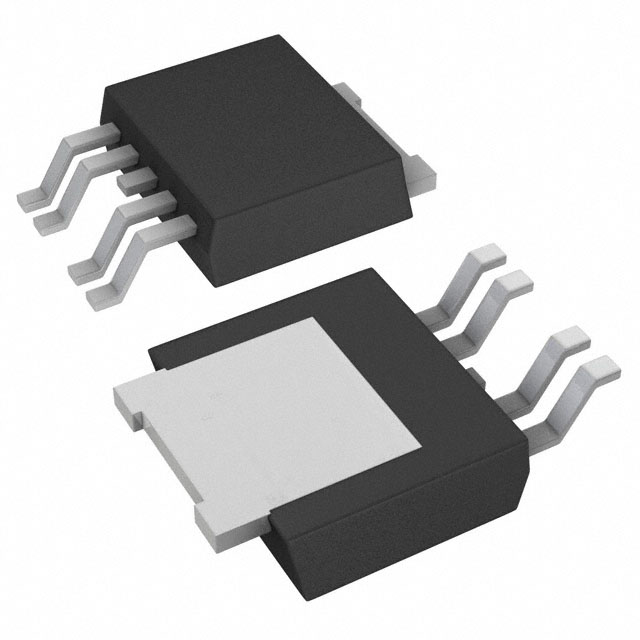

ON SEMICONDUCTOR LDO稳压器 NCP5661DT12RKG

NCP5661DT12RKG概述

    NCP5661/NCV5661 高性能低压差线性稳压器技术手册

    1. 产品简介


    NCP5661/NCV5661 是一款高性能的低压差(LDO)线性稳压器,设计用于高达1.0A电流的高功率应用。该产品提供固定输出和可调输出版本,输出电压低至0.9V。此稳压器拥有超快的负载瞬态响应时间和低噪声输出(无需旁路电容),并且具有启用和错误标志等功能,增加了其实用性。

    2. 技术参数


    - 输入电压范围:2.0V 至 9.0V
    - 最大输出电流:1.0A
    - 输出噪声电压(10 Hz 至 100 kHz):26 µVrms
    - 接地电流(最大值):3.0 mA
    - 固定输出电压:1.2V、1.5V、1.8V、2.5V、2.8V、3.0V 和 3.3V
    - 调整输出电压范围:2.0V 至 9.0V
    - 纹波抑制比(120 Hz 和 1.0 kHz):65 dB 和 70 dB
    - 过热保护温度:160°C
    - 工作温度范围:-40°C 至 +150°C

    3. 产品特点和优势


    - 超快负载瞬态响应:响应时间为1-3 µs
    - 低噪声:无需旁路电容即可实现26 µVrms的输出噪声
    - 低接地电流:独立于负载,最大为3.0 mA
    - 易用的功能:包含启用功能和错误标志(仅固定输出版本)
    - 强大的保护机制:包括电流限制保护和过热保护
    - 卓越的可靠性:18 V VCCmax 的高可靠性操作

    4. 应用案例和使用建议


    应用案例:
    - 服务器
    - ASIC电源
    - 开关电源后置调节
    - 网络设备
    - 游戏机和STB模块
    使用建议:
    - 在需要高速响应的应用中,如服务器或ASIC电源,建议选用NCP5661/NCV5661来确保系统稳定运行。
    - 调整输出版本适用于需要灵活设定输出电压的应用场合。

    5. 兼容性和支持


    兼容性:
    - 与各种类型的输入和输出电容兼容。
    - 可以与多种封装形式结合使用,例如DPAK-5和DFN6。
    支持:
    - 提供详尽的电气特性测试条件和性能指标。
    - 支持文档齐全,易于集成到各种设计中。

    6. 常见问题与解决方案


    - 问题1:如何确定输出电压?
    - 解决方案:通过调整电阻分压网络(R1 和 R2)的比例来设置输出电压。计算公式为 \( V{\text{out}} = V{\text{ref}} \times (1 + \frac{R2}{R1}) \)。

    - 问题2:如何进行过载保护?
    - 解决方案:当输出电流超过限定值时,稳压器会内部限制输出电流,防止过载损坏设备。

    7. 总结和推荐


    总结:
    - NCP5661/NCV5661 具备出色的超快负载瞬态响应能力、低噪声、低接地电流等特性,使其成为高功率应用的理想选择。
    - 该产品具备强大的保护机制,保证了系统的长期稳定性。
    推荐:
    - 强烈推荐在高功率应用中使用NCP5661/NCV5661,尤其是在需要高速响应和稳定输出的场合。
    - 特别适合服务器、ASIC电源、网络设备等领域的应用。

NCP5661DT12RKG参数

参数
Iq-静态电流 1.3mA
极性 正极
稳压器数量 1
负载调节 0.03%
最小输出电压 1.2V
纹波抑制-PSRR 65dB/70dB
输出类型 Adjustable
线路调节 0.03%
最小输入电压 2V
最大输入电压 9V
最大输出电压 1.2V
输出电流 1A
最大压差@电流 1.3V
6.73mm(Max)
6.22mm(Max)
2.38mm(Max)
通用封装 TO-252-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP5661DT12RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP5661DT12RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP5661DT12RKG NCP5661DT12RKG数据手册

NCP5661DT12RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.328 ¥ 19.5552
500+ $ 2.316 ¥ 19.4544
999+ $ 2.304 ¥ 19.3536
库存: 2480
起订量: 215 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1955.52
