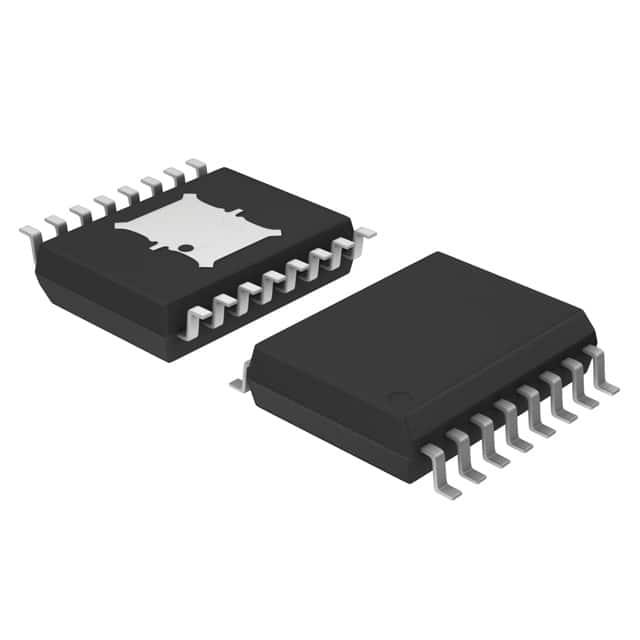

NCV8503PW50R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 350μA 正极 Fixed 400mA 1 5V 15V 5V 45V 600mV@ 400mA 30mV 25mV SOIC-16 贴片安装,黏合安装
供应商型号: NCV8503PW50R2GOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8503PW50R2G

NCV8503PW50R2G概述

    NCV8503 Micropower 400 mA LDO Linear Regulators

    1. 产品简介


    NCV8503系列是一款精密微功率电压调节器,适用于微处理器控制逻辑。这些调节器具备400毫安(mA)的输出电流能力,并提供多种固定和可调输出电压选项,包括2.5伏(V)、3.3伏和5.0伏,同时也支持自定义可调输出电压。此外,NCV8503系列还具有延时、复位和通用比较器等功能,使其在各种电池供电的微处理器设备中表现出色。

    2. 技术参数


    - 输出电压选项:可调、2.5V、3.3V、5.0V
    - 输出电压精度:±2.0%
    - 休眠电流:<1.0μA
    - 待机电流:200μA(当负载为100μA)
    - 最大输出电流:400mA
    - 低输入电压范围:−15至45V
    - 峰值瞬态电压:60V
    - 操作温度范围:−40°C至+150°C
    - 热关断温度:150°C至180°C

    3. 产品特点和优势


    - 精密的±2.0%输出电压精度,确保输出稳定可靠。
    - 低功耗设计,休眠状态下仅消耗1.0μA电流,显著延长电池寿命。
    - 支持多种输出电压选择,适用范围广泛。
    - 包含延时、复位和通用比较器等功能,适应多样化的应用场景。
    - 高度集成,便于集成到现有的系统中,减少外部元件数量。
    - 优化的电磁兼容性(EMC),适合在汽车环境中使用。

    4. 应用案例和使用建议


    - 电池供电的微处理器设备:如便携式设备、电动汽车中的微控制器单元(MCU)。
    - 汽车电子系统:能够承受60V峰值瞬态电压,满足汽车环境中高瞬变电压的要求。
    - 便携式医疗设备:保证低功耗的同时,保持稳定的电源供应。
    使用建议:
    - 为了确保电路的稳定性,在选用输出电容时,应根据成本、可用性、尺寸和温度限制来选择合适的钽或铝电解电容,而不是陶瓷或薄膜电容,后者可能会导致不稳定性。
    - 在设计时应注意输入电容(CIN)和输出电容(COUT)的选择,以确保良好的瞬态响应和环路稳定性。

    5. 兼容性和支持


    - 兼容性:支持所有标准的微处理器接口,易于与其他设备集成。
    - 支持:厂商提供详尽的技术文档和应用指南,确保用户能够快速掌握正确的使用方法。

    6. 常见问题与解决方案


    - Q: 设备无法正常启动。
    A: 检查VIN引脚的电压是否在规定范围内,同时确认COUT和CIN是否正确安装且容量符合要求。
    - Q: 输出电压不稳定。
    A: 检查输出电容(COUT)的值和类型,如果使用的是陶瓷电容,可能需要更换为钽或铝电解电容以提高稳定性。
    - Q: 设备在高电流负载下过热。
    A: 确认散热设计是否充分,如果散热不足,可能需要增加散热片或者改善通风条件。

    7. 总结和推荐


    NCV8503系列是一款性能优异、应用广泛的微功率线性稳压器,其独特的低功耗设计和多种输出电压选项使其成为电池供电设备的理想选择。虽然在初始设置时需要一定的专业知识,但其简便的操作和广泛的适用性使得该产品在市场上具有较强的竞争力。因此,我们强烈推荐该产品用于需要高精度和低功耗的微处理器控制应用中。

NCV8503PW50R2G参数

参数
Iq-静态电流 350μA
负载调节 30mV
稳压器数量 1
最小输入电压 15V
最小输出电压 5V
最大输出电压 5V
线路调节 25mV
纹波抑制-PSRR -
极性 正极
输出类型 Fixed
最大压差@电流 600mV@ 400mA
输出电流 400mA
最大输入电压 45V
10.45mm(Max)
7.6mm(Max)
2.55mm(Max)
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装
