NCP694HSAN08T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 100μA 正极 Fixed 1A 1 800mV 1.4V 800mV 6V 720mV@ 1A (Typ) 15mV 0.2%/V SON 贴片安装,黏合安装 2.9mm(长度)*2.8mm(宽度)
供应商型号: CY-NCP694HSAN08T1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP694HSAN08T1G

NCP694HSAN08T1G概述


    产品简介


    NCP694系列是一款固定输出低dropout(LDO)线性稳压器,设计用于便携式电池供电的应用场合,能提供高达1 A的大电流输出。这些器件包含了电压参考单元、误差放大器、PMOS功率晶体管和用于设置输出电压的电阻。NCP694系列在满载时典型负载调节为-3 mV,具有极低的dropout电压。
    主要功能:
    - 固定和可调的输出电压范围,适用于不同的应用场景。
    - 高输出电流,适合高功耗设备。
    - 超低的静态电流和待机电流,延长电池寿命。
    - 内置热关断和电流限制保护电路。
    应用领域:
    - 电池驱动的仪器
    - 手持设备
    - 摄像机和照相机
    - 移动通信设备

    技术参数


    以下是NCP694系列的主要技术规格:
    | 参数 | 值 |

    | 最大输入电压 | 6.0 V |
    | 最小输出电压(固定版) | 0.8 V |
    | 最小输出电压(可调版) | 1.0 V |
    | 输出电流 | 1 A |
    | 负载调整率(1 mA到1 A) | ≤-3 mV |
    | 线路调整率(100 mA) | ≤0.2% / V |
    | 启动电流 | 60 µA 到 100 µA |
    | 热关断温度 | 150°C |
    | 热关断迟滞 | 30°C |
    | 工作温度范围 | -40°C 到 +85°C |

    产品特点和优势


    NCP694系列具有以下显著特点和优势:
    - 超低dropout电压:这使得它在低输入电压条件下仍能保持稳定输出。
    - 内置自动放电功能:提高系统的安全性和可靠性。
    - 待机模式下低消耗电流:有利于延长电池寿命。
    - 高集成度:将多种功能集成在一个芯片上,减少了外部组件的需求。
    - 广泛的工作温度范围:适合各种恶劣环境下的应用。

    应用案例和使用建议


    根据技术手册,NCP694系列特别适用于电池供电的设备,例如便携式摄像机和手持仪器。使用时应注意确保输入和接地引脚有足够的宽幅,以减少噪声和不稳定性。此外,在设置输出电压时,需要使用两个外接电阻,以确保输出电压精度。

    兼容性和支持

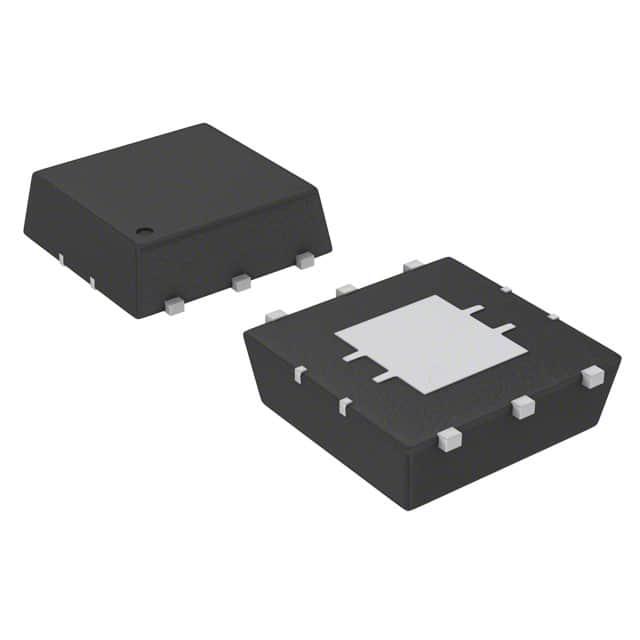

    NCP694系列采用了SOT-89-5和HSON-6两种封装形式,这使它们可以很容易地与其他电子元件兼容。制造商提供了详细的订购和运输信息,以及技术支持文档,帮助用户更好地使用这款产品。

    常见问题与解决方案


    - 问题:如何连接CE引脚实现低功耗待机?

    解答:CE引脚用于将设备置于低功耗待机模式。当CE引脚被拉低时,设备会被禁用。如果不使用此功能,则应该将CE引脚连接到VIN。
    - 问题:热关断是如何工作的?

    解答:当设备的温度超过150°C时,热关断电路会启动,以防止过热损坏。一旦设备冷却下来,它会自动恢复工作。
    - 问题:如何选择合适的电阻值来设置输出电压?

    解答:需要使用公式 Vout = Vref (1 + R1/R2) 来计算所需的电阻值。其中,Vref是内部参考电压,通常为1V。

    总结和推荐


    总体而言,NCP694系列是一款高度集成、性能稳定的低dropout线性稳压器,非常适合应用于需要高输出电流和低功耗的便携式电池供电设备。其具备的诸多特性和优势使其在市场上具有很强的竞争力。我们强烈推荐此款产品给那些寻求高效、可靠电源解决方案的设计者。

NCP694HSAN08T1G参数

参数
极性 正极
负载调节 15mV
最大输入电压 6V
稳压器数量 1
最小输出电压 800mV
纹波抑制-PSRR 70dB(1kHz)
最大输出电压 800mV
最大压差@电流 720mV@ 1A (Typ)
输出电流 1A
线路调节 0.2%/V
最小输入电压 1.4V
Iq-静态电流 100μA
输出类型 Fixed
长*宽*高 2.9mm(长度)*2.8mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP694HSAN08T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP694HSAN08T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP694HSAN08T1G NCP694HSAN08T1G数据手册

NCP694HSAN08T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6422 ¥ 5.5259
300+ $ 0.6363 ¥ 5.4761
500+ $ 0.6304 ¥ 5.4264
1000+ $ 0.6127 ¥ 5.1774
5000+ $ 0.6127 ¥ 5.1774
库存: 11488
起订量: 181 增量: 1
交货地:
最小起订量为:100
合计: ¥ 552.59
直接购买
加入购物车
