NCP508MT15TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 1μA 正极 Fixed 50mA 1 1.5V 1.5V 7V 180mV@ 50mA (Typ) 6 mV 20mV WDFN-6 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: CY-NCP508MT15TBG
供应商: Avnet
标准整包数: 1

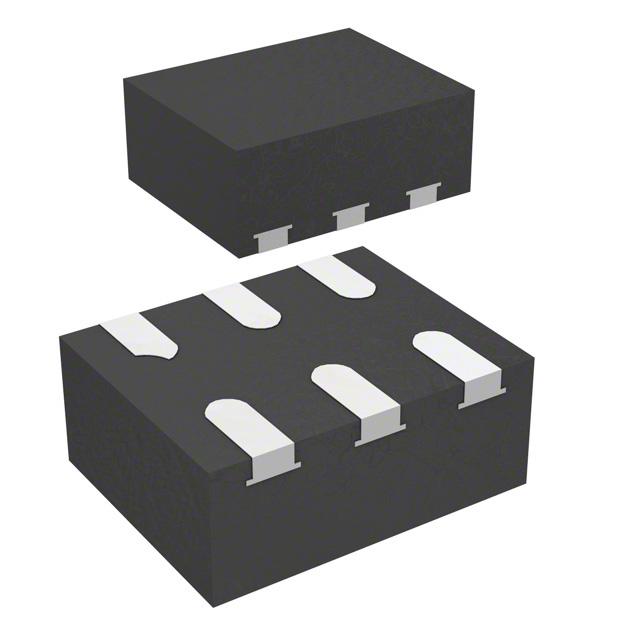

ON SEMICONDUCTOR LDO稳压器 NCP508MT15TBG

NCP508MT15TBG概述

    NCP508:非常低噪声、快速开启、50mA低压差电压调节器

    产品简介


    NCP508 是一款50mA低压差(LDO)电压调节器,设计旨在展示出色的快速启动时间和高纹波抑制能力。NCP508 内部集成了电压基准单元、误差放大器、PMOS功率晶体管,电阻用于设定输出电压、电流限制和温度限制保护电路。它适用于陶瓷电容器,提供了SC-88A 和 WDFN6两种封装方式,标准输出电压包括1.5V、1.8V、2.5V、2.8V、3.0V 和3.3V。根据需求,还可以提供100mV步进的其他电压版本。

    技术参数


    - 输入电压范围:1.0V 至 7.0V
    - 输出电压容差:
    - 25°C时典型值±2%,最大值±3%
    - 负载调整率:
    - 25°C时典型值6mV/50mA
    - 输出电流:
    - 50mA(Vout在标称输出电压的0.1V以内)
    - 压差电压:
    - 典型值:140mV (Iout=30mA)
    - 最大值:180mV (Iout=50mA)
    - 静置电流:
    - 典型值:0.1µA
    - 接地电流:
    - 空载时:145µA
    - 输出电流为10mA时:1900µA
    - 开启时间:
    - 典型值:20µs
    - 浪涌电流限制:
    - 最大值:250mA(Vout=0V)
    - 纹波抑制:
    - 1kHz下典型值70dB
    - 输出噪声电压:
    - 100Hz至100kHz范围内典型值39µVrms
    - 工作环境温度:
    - -40°C至+85°C
    - 最大结温:
    - +125°C
    - 存储温度:
    - -55°C至+150°C

    产品特点和优势


    NCP508 的独特之处在于其超低噪声水平(39µVrms)以及出色的纹波抑制能力(70dB)。其压差电压仅为140mV(典型值),适合电池供电设备和其他对压降要求严格的系统。由于其快启能力和较高的浪涌电流限制,NCP508 在快速响应和安全操作方面表现出色。此外,逻辑电平使能功能使其易于集成到各种应用中。最后,其采用无铅封装,符合RoHS标准,适合环保需求高的场合。

    应用案例和使用建议


    应用场景:NCP508非常适合于射频子系统,噪声敏感电路(如VCOs和PLL)等需要高精度输出的应用场合。例如,手机中的射频子系统需要稳定可靠的电源,NCP508可以确保输出电压的稳定性,并抑制外部噪声干扰。
    使用建议:
    1. 电容器选择:NCP508可使用ESR从几毫欧到3欧的电容器。尽量使用低ESR的陶瓷电容器以提高稳定性。
    2. 布局建议:保持VIN和GND引脚的走线宽且短,减少电磁干扰的可能性。输出电容器应尽可能靠近芯片,以减小寄生电感的影响。
    3. 热管理:在高温环境下使用时,注意PCB的散热设计,确保良好的热传导路径。必要时使用铜散热器以降低结温。

    兼容性和支持


    NCP508与陶瓷电容器和钽电容器兼容,适用于多种电容类型。ON Semiconductor 提供详细的技术文档和支持,包括详细的尺寸和包装信息。同时,厂商提供了丰富的应用指南和常见问题解答,帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    1. Q:如何确定NCP508的最大工作电流?
    - A:查阅数据手册中的最大输出电流曲线图,不同温度下的最大输出电流会有所不同。确保在规定的工作条件下使用,以避免过热损坏。

    2. Q:NCP508是否有热关断保护?
    - A:是的,NCP508内部包含热关断电路,在超过最大允许结温(125°C)时会自动关闭,防止设备过热。

    总结和推荐


    总体而言,NCP508以其超低噪声、高纹波抑制能力和优秀的性能稳定性,成为射频、模拟信号处理和需要高精度电源应用的理想选择。其紧凑的封装和逻辑电平使能使得安装便捷,且具备完善的热管理和保护功能。建议用户根据具体应用需求,选择合适的封装形式和输出电压版本。对于对电源质量要求极高的设计,NCP508无疑是一个值得信赖的选择。

NCP508MT15TBG参数

参数
纹波抑制-PSRR 70dB(1kHz)
输出类型 Fixed
最小输入电压 -
Iq-静态电流 1μA
输出电流 50mA
线路调节 20mV
最大输出电压 1.5V
负载调节 6 mV
极性 正极
稳压器数量 1
最小输出电压 1.5V
最大输入电压 7V
最大压差@电流 180mV@ 50mA (Typ)
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 WDFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP508MT15TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP508MT15TBG数据手册
