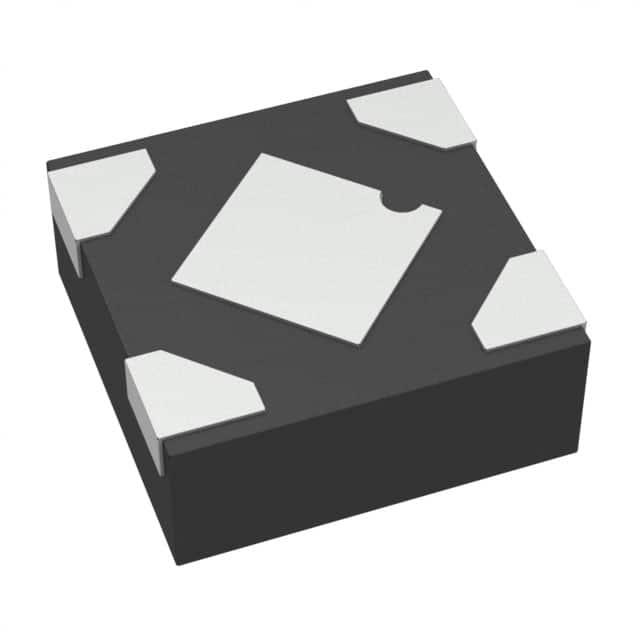

NCP177BMX135TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 90μA 正极 Fixed 500mA 1 1.35V 1.6V 1.35V 5.5V 1mV 0.02(Typ) XDFN-4 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: NCP177BMX135TCG
供应商: Avnet
标准整包数: 5000
ON SEMICONDUCTOR LDO稳压器 NCP177BMX135TCG

NCP177BMX135TCG概述

    # NCP177 线性电压调节器:快速瞬态响应与使能功能

    产品简介


    NCP177 是一款采用CMOS工艺制造的低压差线性稳压器(LDO),能够提供最高达500mA的输出电流。输入电压范围为1.6V至5.5V,而输出电压可设置在0.7V到3.6V之间。该产品适用于电池供电设备、便携式通信设备、相机、图像传感器及摄像机等领域。

    技术参数


    - 输入电压范围:1.6 V 至 5.5 V
    - 输出电压范围:0.7 V 至 3.6 V
    - 启动电流:60 µA 典型值
    - 低漏电流:典型值200 mV,在500mA时
    - 高输出精度:±0.8%
    - 热关断温度:175°C
    - 封装形式:XDFN4 1 mm x 1 mm x 0.4 mm
    - 无铅:符合无铅标准

    产品特点和优势


    NCP177 稳压器具备以下显著特点:
    - 支持陶瓷电容器稳定
    - 过流保护功能
    - 低功耗
    - 高温稳定性
    - 适配性强,广泛应用于多种电子产品中
    - 输出放电功能(仅限 NCP177A)
    这些特点使得 NCP177 在电池供电和移动设备中具有显著的优势,特别适用于需要高精度和低功耗的应用场景。

    应用案例和使用建议


    典型应用场景
    NCP177 在各种电池供电设备中得到广泛应用,例如便携式相机、手机、无线耳机等。它尤其适合用于需要保持输出电压稳定的场合,如摄像头的图像传感器。
    使用建议
    1. 输入电容选择:选用 X7R 或 X5R 类型的陶瓷电容器,容量不小于 1 µF,以保证动态性能。
    2. 输出电容选择:推荐使用 1 µF 的陶瓷电容器,确保低 ESR 和最小电容值 0.8 µF。
    3. PCB布局:确保输入和输出电容靠近器件引脚放置,并使用宽的 PCB 走线来提高瞬态性能和调节特性。

    兼容性和支持


    NCP177 支持与其他电子元器件和设备的良好兼容性。厂商提供详细的订购信息、标记信息及运输信息,同时提供了全面的技术支持和维护服务。

    常见问题与解决方案


    1. 如何设置输出电压?
    - 参考手册中的内部参考电压部分,通过外部电阻分压器进行设置。

    2. 当输出电压出现异常波动时怎么办?
    - 检查输入电容是否正确安装,同时确保 PCB 布局合理以减少寄生电感和阻抗。

    3. 启用功能无效怎么办?
    - 检查 EN 引脚电压是否达到阈值,若未达到,确认连接是否正确。

    总结和推荐


    NCP177 是一款性能卓越的低压差线性稳压器,具有出色的噪声抑制能力和优秀的动态性能。它的低启动电流和过流保护使其成为各种电池供电和便携式设备的理想选择。鉴于其广泛的适用性和良好的可靠性,我们强烈推荐在相关项目中使用 NCP177。
    这篇文章对 NCP177 的各方面进行了详尽描述,旨在帮助工程师和技术爱好者更好地理解和应用这款产品。

NCP177BMX135TCG参数

参数
纹波抑制-PSRR 75dB(1kHz)
负载调节 1mV
最小输入电压 1.6V
最大输出电压 1.35V
线路调节 0.02(Typ)
Iq-静态电流 90μA
极性 正极
输出电流 500mA
最大输入电压 5.5V
稳压器数量 1
最大压差@电流 -
输出类型 Fixed
最小输出电压 1.35V
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 XDFN-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装
